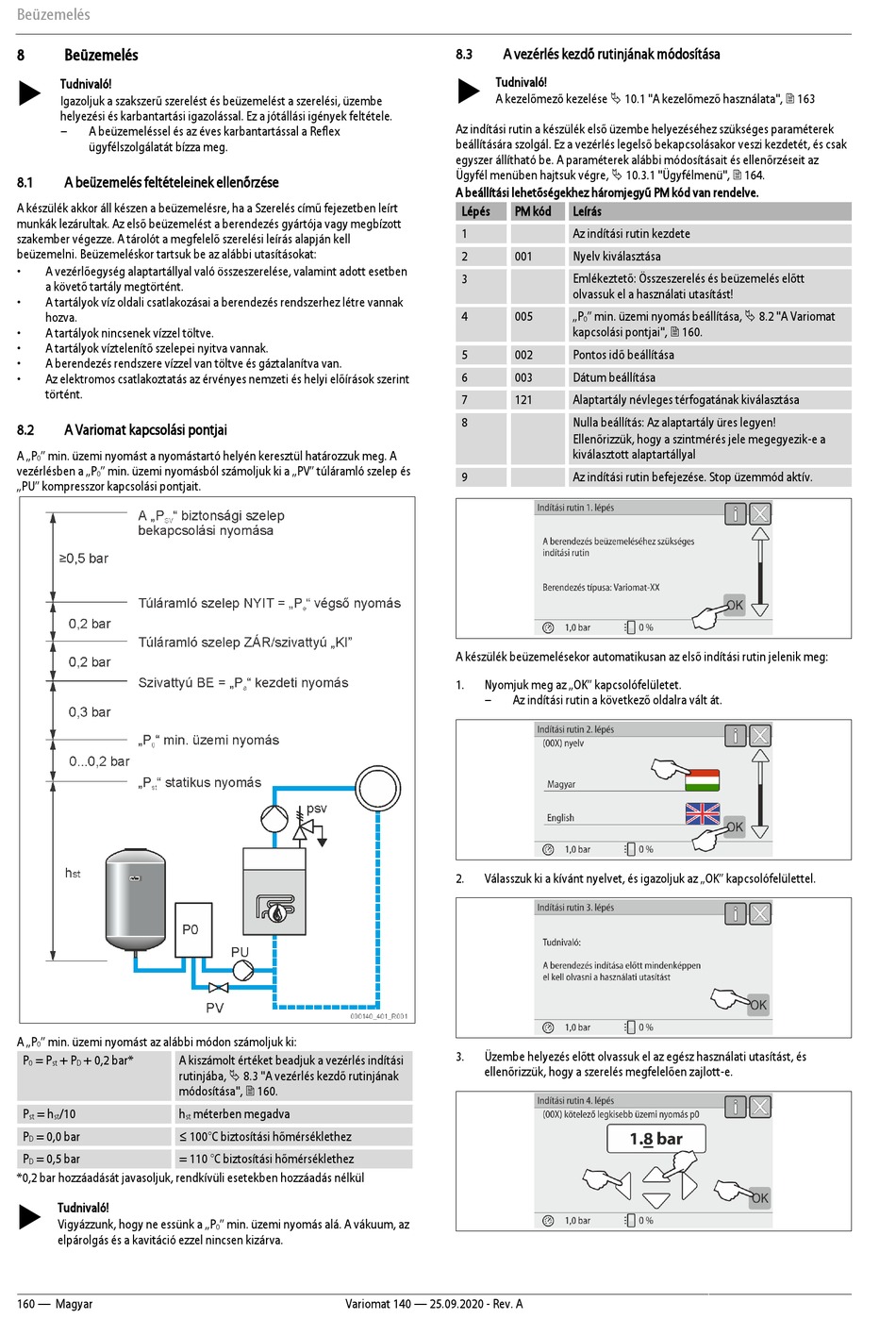

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 160

Beüzemelés
8 Beüzemelés

Tudnivaló!
Igazoljuk a szakszerű szerelést és beüzemelést a szerelési, üzembe
helyezési és karbantartási igazolással. Ez a jótállási igények feltétele.
– A beüzemeléssel és az éves karbantartással a Reflex
ügyfélszolgálatát bízza meg.
8.1 A beüzemelés feltételeinek ellenőrzése
A készülék akkor áll készen a beüzemelésre, ha a Szerelés című fejezetben leírt
munkák lezárultak. Az első beüzemelést a berendezés gyártója vagy megbízott
szakember végezze. A tárolót a megfelelő szerelési leírás alapján kell
beüzemelni. Beüzemeléskor tartsuk be az alábbi utasításokat:
• A vezérlőegység alaptartállyal való összeszerelése, valamint adott esetben
a követő tartály megtörtént.
• A tartályok víz oldali csatlakozásai a berendezés rendszerhez létre vannak
hozva.
• A tartályok nincsenek vízzel töltve.
• A tartályok víztelenítő szelepei nyitva vannak.
• A berendezés rendszere vízzel van töltve és gáztalanítva van.
• Az elektromos csatlakoztatás az érvényes nemzeti és helyi előírások szerint
történt.
8.2 A Variomat kapcsolási pontjai
A „P " min. üzemi nyomást a nyomástartó helyén keresztül határozzuk meg. A
0
vezérlésben a „P " min. üzemi nyomásból számoljuk ki a „PV" túláramló szelep és
0
„PU" kompresszor kapcsolási pontjait.
A „P " min. üzemi nyomást az alábbi módon számoljuk ki:
0
P = P + P + 0,2 bar* A kiszámolt értéket beadjuk a vezérlés indítási
0 st D
rutinjába,  8.3 "A vezérlés kezdő rutinjának
módosítása",  160.
P = h /10 h
st st st
P = 0,0 bar ≤ 100°C biztosítási hőmérséklethez
D
P = 0,5 bar = 110 °C biztosítási hőmérséklethez
D
*0,2 bar hozzáadását javasoljuk, rendkívüli esetekben hozzáadás nélkül
 Tudnivaló!
Vigyázzunk, hogy ne essünk a „P
elpárolgás és a kavitáció ezzel nincsen kizárva.
160 — Magyar
méterben megadva
" min. üzemi nyomás alá. A vákuum, az
0
Variomat 140 — 25.09.2020 - Rev. A
8.3 A vezérlés kezdő rutinjának módosítása
 Tudnivaló!
A kezelőmező kezelése  10.1 "A kezelőmező használata",  163
Az indítási rutin a készülék első üzembe helyezéséhez szükséges paraméterek
beállítására szolgál. Ez a vezérlés legelső bekapcsolásakor veszi kezdetét, és csak
egyszer állítható be. A paraméterek alábbi módosításait és ellenőrzéseit az
Ügyfél menüben hajtsuk végre,  10.3.1 "Ügyfélmenü",  164.
A beállítási lehetőségekhez háromjegyű PM kód van rendelve.
Lépés PM kód Leírás
1 Az indítási rutin kezdete
2 001 Nyelv kiválasztása
3 Emlékeztető: Összeszerelés és beüzemelés előtt
olvassuk el a használati utasítást!
4 005 „P " min. üzemi nyomás beállítása,  8.2 "A Variomat
0
kapcsolási pontjai",  160.
5 002 Pontos idő beállítása
6 003 Dátum beállítása
7 121 Alaptartály névleges térfogatának kiválasztása
8 Nulla beállítás: Az alaptartály üres legyen!
Ellenőrizzük, hogy a szintmérés jele megegyezik-e a
kiválasztott alaptartállyal
9 Az indítási rutin befejezése. Stop üzemmód aktív.
A készülék beüzemelésekor automatikusan az első indítási rutin jelenik meg:
1. Nyomjuk meg az „OK" kapcsolófelületet.
– Az indítási rutin a következő oldalra vált át.
2. Válasszuk ki a kívánt nyelvet, és igazoljuk az „OK" kapcsolófelülettel.
3. Üzembe helyezés előtt olvassuk el az egész használati utasítást, és
ellenőrizzük, hogy a szerelés megfelelően zajlott-e.
