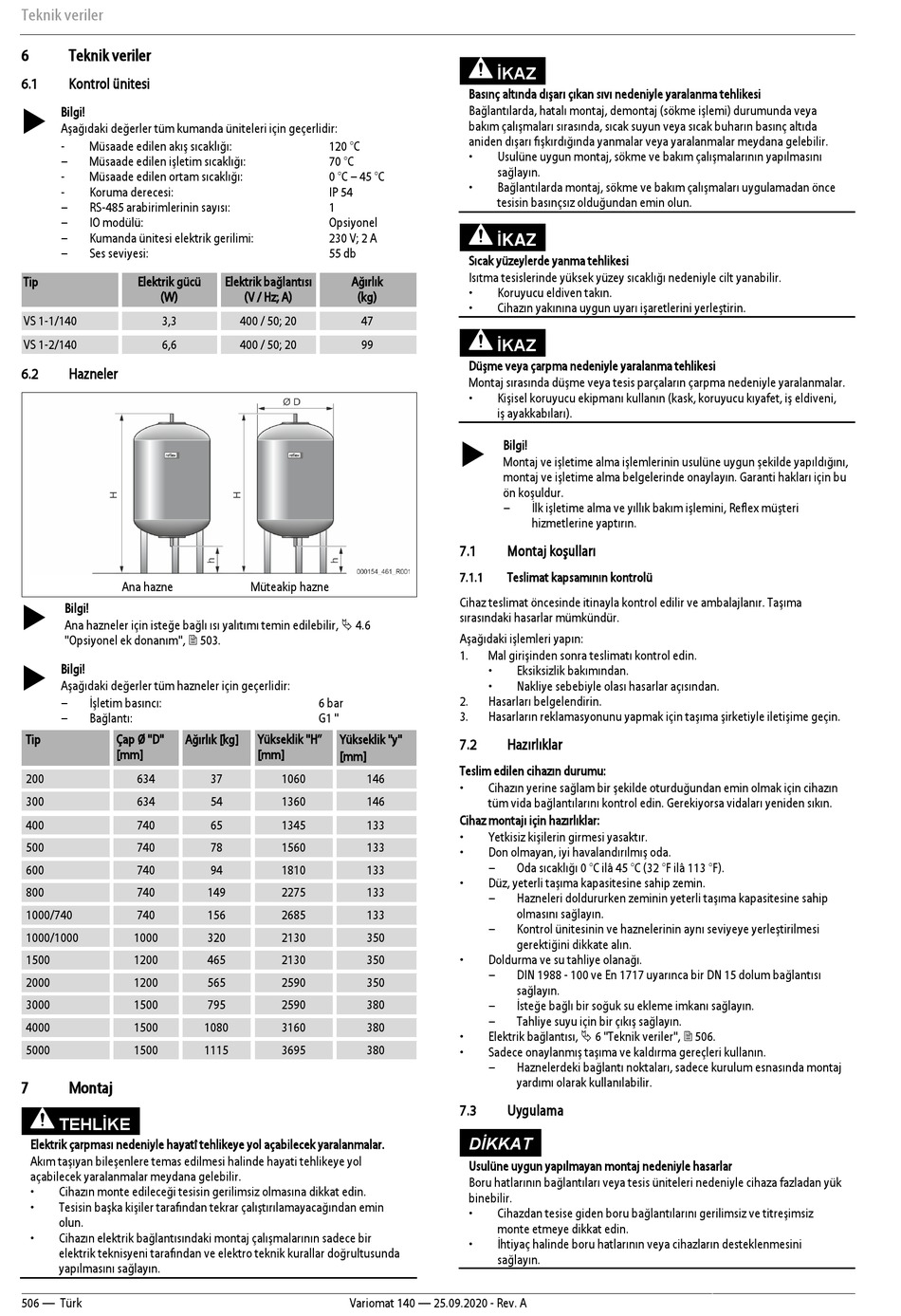

Teknik veriler
6
Teknik veriler
6.1
Kontrol ünitesi
Bilgi!
Aşağıdaki değerler tüm kumanda üniteleri için geçerlidir:
-
Müsaade edilen akış sıcaklığı:
–
Müsaade edilen işletim sıcaklığı:
-
Müsaade edilen ortam sıcaklığı:
-
Koruma derecesi:
–
RS-485 arabirimlerinin sayısı:
–
IO modülü:
–
Kumanda ünitesi elektrik gerilimi:
–
Ses seviyesi:
Tip
Elektrik gücü
(W)
VS 1-1/140
3,3
VS 1-2/140
6,6
6.2
Hazneler
Ana hazne
Bilgi!
Ana hazneler için isteğe bağlı ısı yalıtımı temin edilebilir, 4.6
"Opsiyonel ek donanım", 503.
Bilgi!
Aşağıdaki değerler tüm hazneler için geçerlidir:
–
İşletim basıncı:
–
Bağlantı:
Tip
Çap Ø "D"
Ağırlık [kg]
[mm]
200
634
300
634
400
740
500
740
600
740
800
740
1000/740
740
1000/1000
1000
1500
1200
2000
1200
3000
1500
4000
1500
5000
1500
7
Montaj
TEHLİKE
Elektrik çarpması nedeniyle hayatî tehlikeye yol açabilecek yaralanmalar.
Akım taşıyan bileşenlere temas edilmesi halinde hayati tehlikeye yol
açabilecek yaralanmalar meydana gelebilir.
•
Cihazın monte edileceği tesisin gerilimsiz olmasına dikkat edin.
•
Tesisin başka kişiler tarafından tekrar çalıştırılamayacağından emin
olun.
•
Cihazın elektrik bağlantısındaki montaj çalışmalarının sadece bir
elektrik teknisyeni tarafından ve elektro teknik kurallar doğrultusunda
yapılmasını sağlayın.
506 — Türk
120 °C
70 °C
0 °C – 45 °C
IP 54
1
Opsiyonel
230 V; 2 A
55 db
Elektrik bağlantısı
Ağırlık
(V / Hz; A)
(kg)
400 / 50; 20
47
400 / 50; 20
99
Müteakip hazne
6 bar
G1 "
Yükseklik "H"
Yükseklik "y"
[mm]
[mm]
37
1060
146
54
1360
146
65
1345
133
78
1560
133
94
1810
133
149
2275
133
156
2685
133
320
2130
350
465
2130
350
565
2590
350
795
2590
380
1080
3160
380
1115
3695
380
Variomat 140 — 25.09.2020 - Rev. A
İKAZ
Basınç altında dışarı çıkan sıvı nedeniyle yaralanma tehlikesi
Bağlantılarda, hatalı montaj, demontaj (sökme işlemi) durumunda veya
bakım çalışmaları sırasında, sıcak suyun veya sıcak buharın basınç altıda
aniden dışarı fışkırdığında yanmalar veya yaralanmalar meydana gelebilir.
•
Usulüne uygun montaj, sökme ve bakım çalışmalarının yapılmasını
sağlayın.
•
Bağlantılarda montaj, sökme ve bakım çalışmaları uygulamadan önce
tesisin basınçsız olduğundan emin olun.
İKAZ
Sıcak yüzeylerde yanma tehlikesi
Isıtma tesislerinde yüksek yüzey sıcaklığı nedeniyle cilt yanabilir.
•
Koruyucu eldiven takın.
•
Cihazın yakınına uygun uyarı işaretlerini yerleştirin.
İKAZ
Düşme veya çarpma nedeniyle yaralanma tehlikesi
Montaj sırasında düşme veya tesis parçaların çarpma nedeniyle yaralanmalar.
•
Kişisel koruyucu ekipmanı kullanın (kask, koruyucu kıyafet, iş eldiveni,
iş ayakkabıları).
Bilgi!
Montaj ve işletime alma işlemlerinin usulüne uygun şekilde yapıldığını,
montaj ve işletime alma belgelerinde onaylayın. Garanti hakları için bu
ön koşuldur.
–
İlk işletime alma ve yıllık bakım işlemini, Reflex müşteri
hizmetlerine yaptırın.
7.1
Montaj koşulları
7.1.1
Teslimat kapsamının kontrolü
Cihaz teslimat öncesinde itinayla kontrol edilir ve ambalajlanır. Taşıma
sırasındaki hasarlar mümkündür.
Aşağıdaki işlemleri yapın:
1.
Mal girişinden sonra teslimatı kontrol edin.
•
Eksiksizlik bakımından.
•
Nakliye sebebiyle olası hasarlar açısından.
2.
Hasarları belgelendirin.
3.
Hasarların reklamasyonunu yapmak için taşıma şirketiyle iletişime geçin.
7.2
Hazırlıklar
Teslim edilen cihazın durumu:
•
Cihazın yerine sağlam bir şekilde oturduğundan emin olmak için cihazın
tüm vida bağlantılarını kontrol edin. Gerekiyorsa vidaları yeniden sıkın.
Cihaz montajı için hazırlıklar:
•
Yetkisiz kişilerin girmesi yasaktır.
•
Don olmayan, iyi havalandırılmış oda.
–
Oda sıcaklığı 0 °C ilâ 45 °C (32 °F ilâ 113 °F).
•
Düz, yeterli taşıma kapasitesine sahip zemin.
–
Hazneleri doldururken zeminin yeterli taşıma kapasitesine sahip
olmasını sağlayın.
–
Kontrol ünitesinin ve haznelerinin aynı seviyeye yerleştirilmesi
gerektiğini dikkate alın.
•
Doldurma ve su tahliye olanağı.
–
DIN 1988 - 100 ve En 1717 uyarınca bir DN 15 dolum bağlantısı
sağlayın.
–
İsteğe bağlı bir soğuk su ekleme imkanı sağlayın.
–
Tahliye suyu için bir çıkış sağlayın.
•
Elektrik bağlantısı, 6 "Teknik veriler", 506.
•
Sadece onaylanmış taşıma ve kaldırma gereçleri kullanın.
–
Haznelerdeki bağlantı noktaları, sadece kurulum esnasında montaj
yardımı olarak kullanılabilir.
7.3
Uygulama
DİKKAT
Usulüne uygun yapılmayan montaj nedeniyle hasarlar
Boru hatlarının bağlantıları veya tesis üniteleri nedeniyle cihaza fazladan yük
binebilir.
•
Cihazdan tesise giden boru bağlantılarını gerilimsiz ve titreşimsiz
monte etmeye dikkat edin.
•
İhtiyaç halinde boru hatlarının veya cihazların desteklenmesini
sağlayın.
