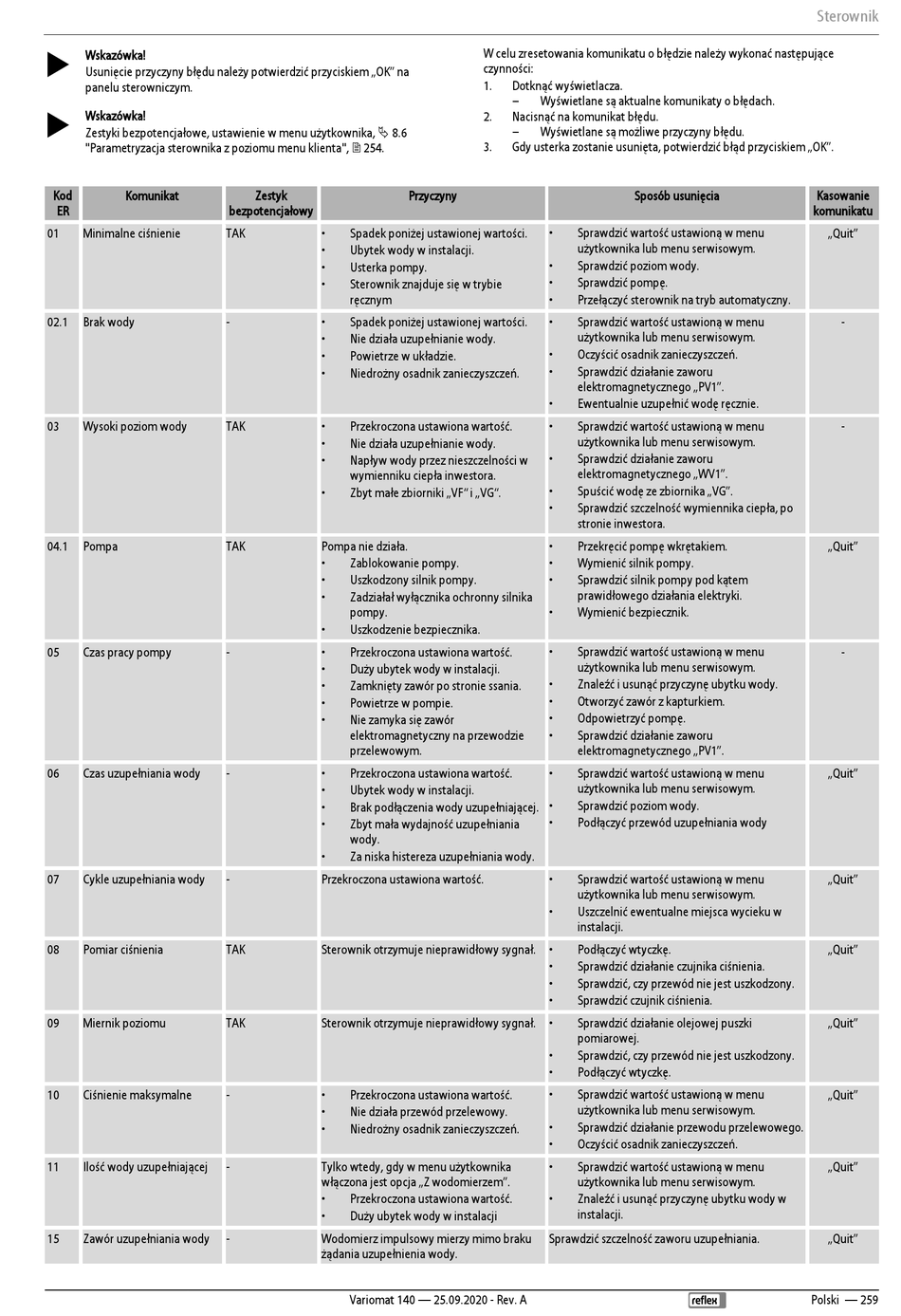

 Wskazówka!
Usunięcie przyczyny błędu należy potwierdzić przyciskiem „OK" na
panelu sterowniczym.

Wskazówka!
Zestyki bezpotencjałowe, ustawienie w menu użytkownika,  8.6
"Parametryzacja sterownika z poziomu menu klienta",  254.
Kod Komunikat
ER
01 Minimalne ciśnienie
02.1 Brak wody
03 Wysoki poziom wody
04.1 Pompa
05 Czas pracy pompy
06 Czas uzupełniania wody
07 Cykle uzupełniania wody
08 Pomiar ciśnienia
09 Miernik poziomu
10 Ciśnienie maksymalne
11 Ilość wody uzupełniającej
15 Zawór uzupełniania wody
Zestyk
bezpotencjałowy
TAK • Spadek poniżej ustawionej wartości.
• Ubytek wody w instalacji.
• Usterka pompy.
• Sterownik znajduje się w trybie
ręcznym
- • Spadek poniżej ustawionej wartości.
• Nie działa uzupełnianie wody.
• Powietrze w układzie.
• Niedrożny osadnik zanieczyszczeń.
TAK • Przekroczona ustawiona wartość.
• Nie działa uzupełnianie wody.
• Napływ wody przez nieszczelności w
wymienniku ciepła inwestora.
• Zbyt małe zbiorniki „VF" i „VG".
TAK Pompa nie działa.
• Zablokowanie pompy.
• Uszkodzony silnik pompy.
• Zadziałał wyłącznika ochronny silnika
pompy.
• Uszkodzenie bezpiecznika.
- • Przekroczona ustawiona wartość.
• Duży ubytek wody w instalacji.
• Zamknięty zawór po stronie ssania.
• Powietrze w pompie.
• Nie zamyka się zawór
elektromagnetyczny na przewodzie
przelewowym.
- • Przekroczona ustawiona wartość.
• Ubytek wody w instalacji.
• Brak podłączenia wody uzupełniającej.
• Zbyt mała wydajność uzupełniania
wody.
• Za niska histereza uzupełniania wody.
- Przekroczona ustawiona wartość.
TAK Sterownik otrzymuje nieprawidłowy sygnał. •
TAK Sterownik otrzymuje nieprawidłowy sygnał. •
- • Przekroczona ustawiona wartość.
• Nie działa przewód przelewowy.
• Niedrożny osadnik zanieczyszczeń.
- Tylko wtedy, gdy w menu użytkownika
włączona jest opcja „Z wodomierzem".
• Przekroczona ustawiona wartość.
• Duży ubytek wody w instalacji
- Wodomierz impulsowy mierzy mimo braku
żądania uzupełnienia wody.
Variomat 140 — 25.09.2020 - Rev. A
W celu zresetowania komunikatu o błędzie należy wykonać następujące
czynności:
1. Dotknąć wyświetlacza.
– Wyświetlane są aktualne komunikaty o błędach.
2. Nacisnąć na komunikat błędu.
– Wyświetlane są możliwe przyczyny błędu.
3. Gdy usterka zostanie usunięta, potwierdzić błąd przyciskiem „OK".
Przyczyny
• Sprawdzić wartość ustawioną w menu
użytkownika lub menu serwisowym.
• Sprawdzić poziom wody.
• Sprawdzić pompę.
• Przełączyć sterownik na tryb automatyczny.
• Sprawdzić wartość ustawioną w menu
użytkownika lub menu serwisowym.
• Oczyścić osadnik zanieczyszczeń.
• Sprawdzić działanie zaworu
elektromagnetycznego „PV1".
• Ewentualnie uzupełnić wodę ręcznie.
• Sprawdzić wartość ustawioną w menu
użytkownika lub menu serwisowym.
• Sprawdzić działanie zaworu
elektromagnetycznego „WV1".
• Spuścić wodę ze zbiornika „VG".
• Sprawdzić szczelność wymiennika ciepła, po
stronie inwestora.
• Przekręcić pompę wkrętakiem.
• Wymienić silnik pompy.
• Sprawdzić silnik pompy pod kątem
prawidłowego działania elektryki.
• Wymienić bezpiecznik.
• Sprawdzić wartość ustawioną w menu
użytkownika lub menu serwisowym.
• Znaleźć i usunąć przyczynę ubytku wody.
• Otworzyć zawór z kapturkiem.
• Odpowietrzyć pompę.
• Sprawdzić działanie zaworu
elektromagnetycznego „PV1".
• Sprawdzić wartość ustawioną w menu
użytkownika lub menu serwisowym.
• Sprawdzić poziom wody.
• Podłączyć przewód uzupełniania wody
• Sprawdzić wartość ustawioną w menu
użytkownika lub menu serwisowym.
• Uszczelnić ewentualne miejsca wycieku w
instalacji.
Podłączyć wtyczkę.
• Sprawdzić działanie czujnika ciśnienia.
• Sprawdzić, czy przewód nie jest uszkodzony.
• Sprawdzić czujnik ciśnienia.
Sprawdzić działanie olejowej puszki
pomiarowej.
• Sprawdzić, czy przewód nie jest uszkodzony.
• Podłączyć wtyczkę.
• Sprawdzić wartość ustawioną w menu
użytkownika lub menu serwisowym.
• Sprawdzić działanie przewodu przelewowego.
• Oczyścić osadnik zanieczyszczeń.
• Sprawdzić wartość ustawioną w menu
użytkownika lub menu serwisowym.
• Znaleźć i usunąć przyczynę ubytku wody w
instalacji.
Sprawdzić szczelność zaworu uzupełniania.
Sposób usunięcia
Sterownik
Kasowanie
komunikatu
„Quit"
-
-
„Quit"
-
„Quit"
„Quit"
„Quit"
„Quit"
„Quit"
„Quit"
„Quit"
