Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 526

Περιγραφή συσκευής
Πληροφορίες στην πινακίδα
τύπου
max. pressure saftey valve
factory - aline
at site
4.3.2
Επεξήγηση κωδικού τύπου
Επεξήγηση κωδικού τύπου (παράδειγμα)
Αρ.
1
Ονομασία της
μονάδας
ελέγχου
2
Πλήθος αντλιών Variomat VS 1- 1 VG 500 l, VF 500 l
3
Βασικό δοχείο
«VG»
4
Ονομαστικός
όγκος
5
Δευτερεύον
δοχείο «VF»
6
Ονομαστικός
όγκος

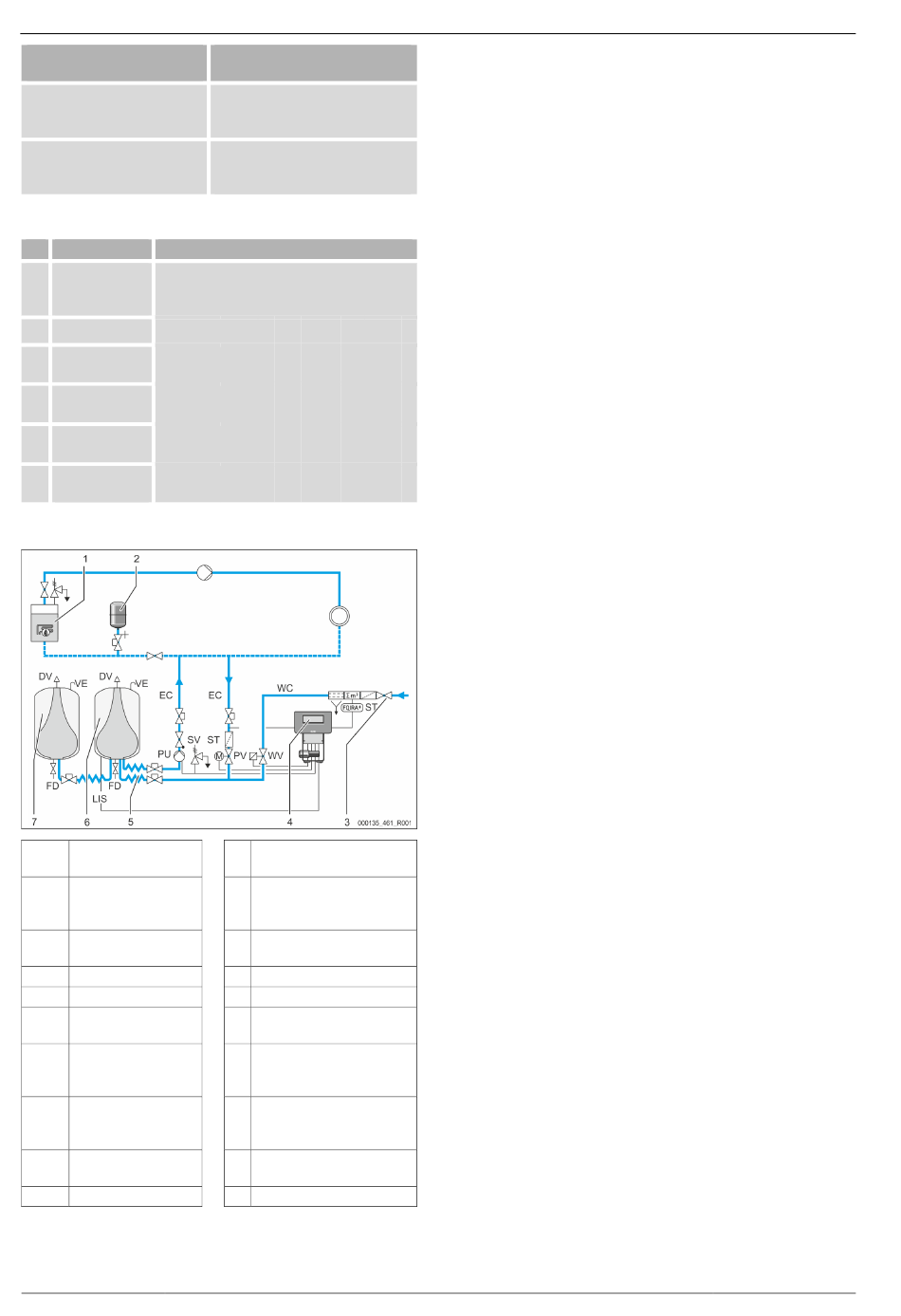

4.4
Λειτουργία
1
Εγκατάσταση
θέρμανσης
2
Δοχείο διαστολής για
αντιστάθμιση της
πίεσης MAG
3 Reflex Fillset Impuls
4
Μονάδα ελέγχου
5
Υδραυλικές παροχές
6
Θάλαμος αέρα
βασικού δοχείου
7
Θάλαμος αέρα
δευτερεύοντος
δοχείου
ST
Φίλτρο ρύπων
FQIRA+ Μετρητής νερού με
επαφή
WC
Αγωγός αναπλήρωσης
Δοχείο διαστολής
Είναι δυνατή η σύνδεση ενός βασικού δοχείου και προαιρετικά
περισσότερων δευτερευόντων δοχείων. Μια μεμβράνη διαχωρίζει τα
526 — Ελληνικά
Επεξήγηση
Πίεση ενεργοποίησης βαλβίδας
ασφαλείας ρυθμισμένη από το
εργοστάσιο
Πίεση ενεργοποίησης βαλβίδας
ασφαλείας ρυθμισμένη από τον
πελάτη
1 2 3 4 5 6
WV Βαλβίδα αναπλήρωσης
PIS Αισθητήρας πίεσης
PV Βαλβίδα υπερχείλισης
(ηλεκτρική στρόφιγγα)
PU Αντλία (διατήρηση πίεσης)
SV Βαλβίδα ασφαλείας
EC Αγωγός διαστολής
FD Κρουνός πλήρωσης και
εκκένωσης
LIS Δοχείο μέτρησης πίεσης για
εξακρίβωση της στάθμης
νερού
DV Βαλβίδα απαέρωσης
VE Αερισμός και εξαέρωση
Variomat 140 — 25.09.2020 - Rev. A
δοχεία σε έναν θάλαμο αέρα και έναν θάλαμο νερού, αποτρέποντας έτσι
τη διείσδυση ατμοσφαιρικού οξυγόνου στο νερό διαστολής. Ο θάλαμος
αέρα συνδέεται με τον ατμοσφαιρικό αέρα μέσω του αγωγού VE. Το
βασικό δοχείο συνδέεται υδραυλικά με τη μονάδα ελέγχου μέσω
εύκαμπτου αγωγού. Έτσι διασφαλίζεται η λειτουργία της διάταξης
μέτρησης στάθμης LIS, η οποία συνεργάζεται με ένα δοχείο μέτρησης
πίεσης.
Μονάδα ελέγχου
Η μονάδα ελέγχου περιλαμβάνει το υδραυλικό σύστημα και το σύστημα
ελέγχου. Η πίεση καταγράφεται μέσω του αισθητήρα πίεσης PIS και η
στάθμη μέσω του δοχείου μέτρησης πίεσης LIS. Τα δεδομένα αυτά
εμφανίζονται στην οθόνη του συστήματος ελέγχου.
Διατήρηση πίεσης
Όταν το νερό θερμαίνεται, η πίεση αυξάνεται στο σύστημα της
εγκατάστασης. Σε περίπτωση υπέρβασης της πίεσης που έχει ρυθμιστεί
στο σύστημα ελέγχου, ανοίγει η βαλβίδα υπερχείλισης PV για την
εκκένωση νερού από την εγκατάσταση μέσω του αγωγού διαστολής EC
στο βασικό δοχείο. Η πίεση στο σύστημα μειώνεται και πάλι. Αφού το
νερό κρυώσει, μειώνεται η πίεση στο σύστημα της εγκατάστασης. Αν η
πίεση μειωθεί κάτω από το ρυθμισμένο όριο, η αντλία PU ενεργοποιείται
και επαναπροωθεί νερό από το βασικό δοχείο μέσω του αγωγού
διαστολής EC στην εγκατάσταση. Η πίεση στο σύστημα της
εγκατάστασης αυξάνεται. Η διατήρηση πίεσης διασφαλίζεται μέσω του
συστήματος ελέγχου και επιπλέον σταθεροποιείται μέσω του δοχείου
διαστολής για αντιστάθμιση της πίεσης MAG.
Απαέρωση
Για την απαέρωση του νερού της εγκατάστασης απαιτούνται δύο αγωγοί
διαστολής EC. Ένας αγωγός για το νερό με υψηλή περιεκτικότητα σε
αέρια που προέρχεται από την εγκατάσταση και ένας αγωγός
επιστροφής για το απαερωμένο νερό που επιστρέφει στην εγκατάσταση.
Στη διάρκεια της απαέρωσης λειτουργούν η αντλία «PU» και η βαλβίδα
υπερχείλισης «PV». Με τη μέθοδο αυτή, μια μερική ροή του νερού της
εγκατάστασης V με υψηλή περιεκτικότητα σε αέρια διοχετεύεται μέσω
του βασικού δοχείου, όπου έχει εκτονωθεί η πίεση. Εδώ τα ελεύθερα και
διαλυμένα αέρια διαχωρίζονται από το νερό μέσω της ατμοσφαιρικής
πίεσης και απομακρύνονται μέσω της βαλβίδας απαέρωσης DV. Το
σύστημα ελέγχου διασφαλίζει την υδραυλική εξισορρόπηση μέσω της
ρύθμισης της διαδρομής της βαλβίδας υπερχείλισης PV (ηλεκτρική
στρόφιγγα). Αυτή η διαδικασία μπορεί να εφαρμοστεί σε τρεις
διαφορετικές παραλλαγές (συνεχής απαέρωση, διακοπτόμενη
απαέρωση ή απαέρωση υστέρησης).
Αναπλήρωση
Αν η ελάχιστη στάθμη νερού στο βασικό δοχείο μειωθεί κάτω από το
όριο, ανοίγει η βαλβίδα αναπλήρωσης WV τόσο έως ότου επιτευχθεί και
πάλι η επιθυμητή στάθμη. Κατά την αναπλήρωση, το σύστημα επιτηρεί
πόσες φορές θα απαιτηθεί αναπλήρωση, την ώρα και τη χρονική
διάρκεια αναπλήρωσης κατά την εκτέλεση ενός κύκλου. Σε συνδυασμό
με έναν μετρητή νερού με επαφή FQIRA+ επιτηρείται η εκάστοτε
επιμέρους ποσότητα αναπλήρωσης και η συνολική ποσότητα
αναπλήρωσης.
4.5
Παραδοτέο
Το παραδοτέο περιγράφεται στο δελτίο παράδοσης και τα περιεχόμενα
αναγράφονται στη συσκευασία. Αφού παραλάβετε το προϊόν, ελέγξτε το
αμέσως ως προς την πληρότητα, καθώς και για τυχόν ζημίες. Αναφέρετε
αμέσως τυχόν ζημιές που προκλήθηκαν κατά τη μεταφορά.
Βασικός εξοπλισμός για τη διατήρηση πίεσης:
• Συσκευή πάνω σε παλέτα.
– Μονάδα ελέγχου και βασικό δοχείο VG.
– Βασικό δοχείο με πρόσθετα εξαρτήματα συσκευασμένα και
στερεωμένα στο πέλμα στήριξης του δοχείου.
• Αερισμός και εξαέρωση VE
• Βαλβίδα απαέρωσης DV
•
Συστολή θηλυκού-θηλυκού
• Δοχείο μέτρησης πίεσης LIS
–
Ζελατίνα με εγχειρίδιο χρήσης.
