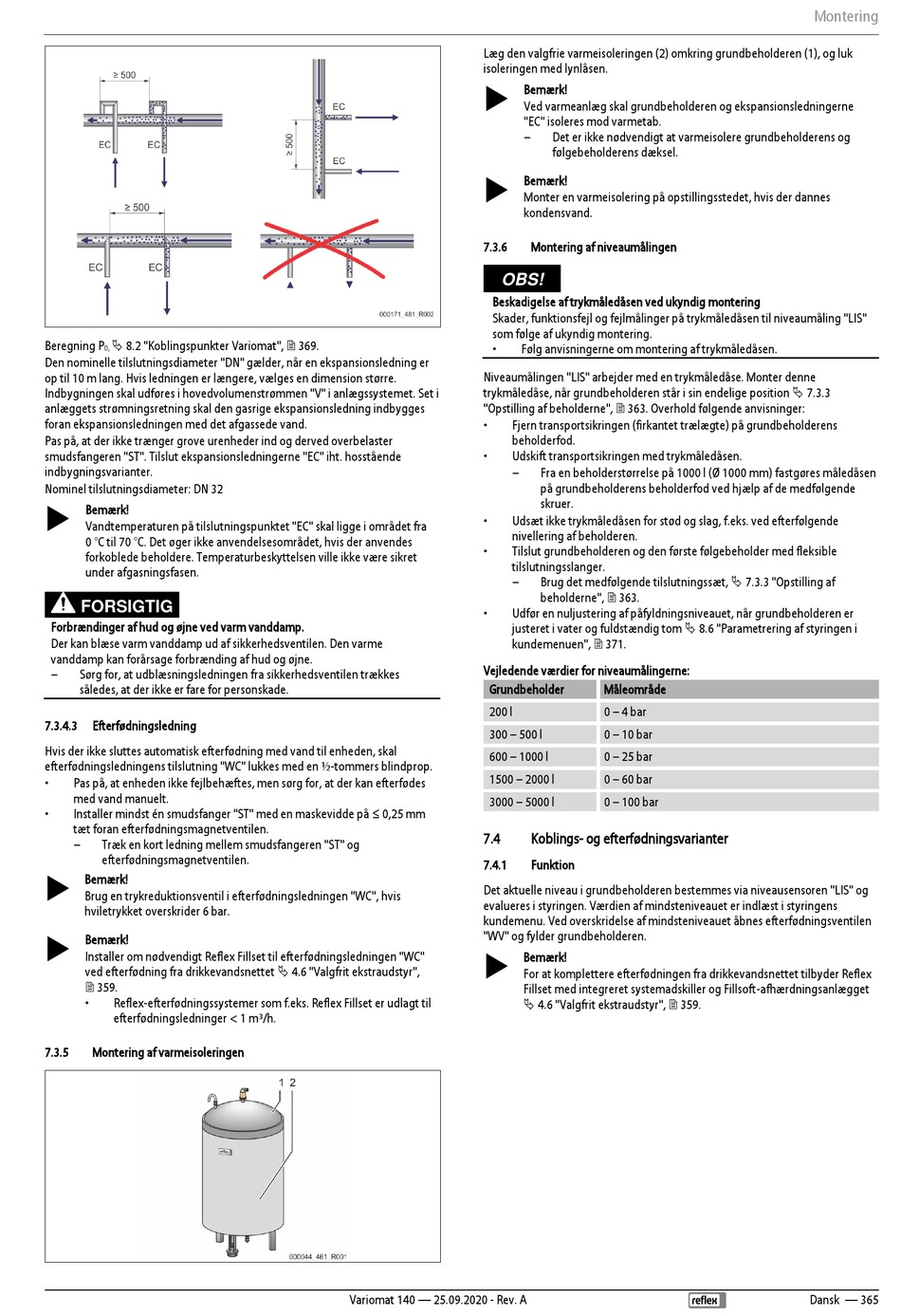

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 365

Beregning P  8.2 "Koblingspunkter Variomat",  369.
0,
Den nominelle tilslutningsdiameter "DN" gælder, når en ekspansionsledning er
op til 10 m lang. Hvis ledningen er længere, vælges en dimension større.
Indbygningen skal udføres i hovedvolumenstrømmen "V" i anlægssystemet. Set i
anlæggets strømningsretning skal den gasrige ekspansionsledning indbygges
foran ekspansionsledningen med det afgassede vand.
Pas på, at der ikke trænger grove urenheder ind og derved overbelaster
smudsfangeren "ST". Tilslut ekspansionsledningerne "EC" iht. hosstående
indbygningsvarianter.
Nominel tilslutningsdiameter: DN 32
 Bemærk!
Vandtemperaturen på tilslutningspunktet "EC" skal ligge i området fra
0 °C til 70 °C. Det øger ikke anvendelsesområdet, hvis der anvendes
forkoblede beholdere. Temperaturbeskyttelsen ville ikke være sikret
under afgasningsfasen.
FORSIGTIG
Forbrændinger af hud og øjne ved varm vanddamp.
Der kan blæse varm vanddamp ud af sikkerhedsventilen. Den varme
vanddamp kan forårsage forbrænding af hud og øjne.
– Sørg for, at udblæsningsledningen fra sikkerhedsventilen trækkes
således, at der ikke er fare for personskade.
7.3.4.3 Efterfødningsledning
Hvis der ikke sluttes automatisk efterfødning med vand til enheden, skal
efterfødningsledningens tilslutning "WC" lukkes med en ½-tommers blindprop.
• Pas på, at enheden ikke fejlbehæftes, men sørg for, at der kan efterfødes
med vand manuelt.
• Installer mindst én smudsfanger "ST" med en maskevidde på ≤ 0,25 mm
tæt foran efterfødningsmagnetventilen.
– Træk en kort ledning mellem smudsfangeren "ST" og
efterfødningsmagnetventilen.

Bemærk!
Brug en trykreduktionsventil i efterfødningsledningen "WC", hvis
hviletrykket overskrider 6 bar.
 Bemærk!
Installer om nødvendigt Reflex Fillset til efterfødningsledningen "WC"
ved efterfødning fra drikkevandsnettet  4.6 "Valgfrit ekstraudstyr",
 359.
• Reflex-efterfødningssystemer som f.eks. Reflex Fillset er udlagt til
efterfødningsledninger < 1 m³/h.
7.3.5 Montering af varmeisoleringen
Læg den valgfrie varmeisoleringen (2) omkring grundbeholderen (1), og luk
isoleringen med lynlåsen.


7.3.6
OBS!
Beskadigelse af trykmåledåsen ved ukyndig montering
Skader, funktionsfejl og fejlmålinger på trykmåledåsen til niveaumåling "LIS"
som følge af ukyndig montering.
•
Niveaumålingen "LIS" arbejder med en trykmåledåse. Monter denne
trykmåledåse, når grundbeholderen står i sin endelige position  7.3.3
"Opstilling af beholderne",  363. Overhold følgende anvisninger:
• Fjern transportsikringen (firkantet trælægte) på grundbeholderens
beholderfod.
• Udskift transportsikringen med trykmåledåsen.
–
• Udsæt ikke trykmåledåsen for stød og slag, f.eks. ved efterfølgende
nivellering af beholderen.
• Tilslut grundbeholderen og den første følgebeholder med fleksible
tilslutningsslanger.
–
• Udfør en nuljustering af påfyldningsniveauet, når grundbeholderen er
justeret i vater og fuldstændig tom  8.6 "Parametrering af styringen i
kundemenuen",  371.
Vejledende værdier for niveaumålingerne:
Grundbeholder
200 l
300 – 500 l
600 – 1000 l
1500 – 2000 l
3000 – 5000 l
7.4
7.4.1
Det aktuelle niveau i grundbeholderen bestemmes via niveausensoren "LIS" og
evalueres i styringen. Værdien af mindsteniveauet er indlæst i styringens
kundemenu. Ved overskridelse af mindsteniveauet åbnes efterfødningsventilen
"WV" og fylder grundbeholderen.

Variomat 140 — 25.09.2020 - Rev. A
Bemærk!
Ved varmeanlæg skal grundbeholderen og ekspansionsledningerne
"EC" isoleres mod varmetab.
– Det er ikke nødvendigt at varmeisolere grundbeholderens og
følgebeholderens dæksel.
Bemærk!
Monter en varmeisolering på opstillingsstedet, hvis der dannes
kondensvand.
Montering af niveaumålingen
Følg anvisningerne om montering af trykmåledåsen.
Fra en beholderstørrelse på 1000 l (Ø 1000 mm) fastgøres måledåsen
på grundbeholderens beholderfod ved hjælp af de medfølgende
skruer.
Brug det medfølgende tilslutningssæt,  7.3.3 "Opstilling af
beholderne",  363.
Måleområde
0 – 4 bar
0 – 10 bar
0 – 25 bar
0 – 60 bar
0 – 100 bar
Koblings- og efterfødningsvarianter
Funktion
Bemærk!
For at komplettere efterfødningen fra drikkevandsnettet tilbyder Reflex
Fillset med integreret systemadskiller og Fillsoft-afhærdningsanlægget
 4.6 "Valgfrit ekstraudstyr",  359.
Montering
Dansk — 365
