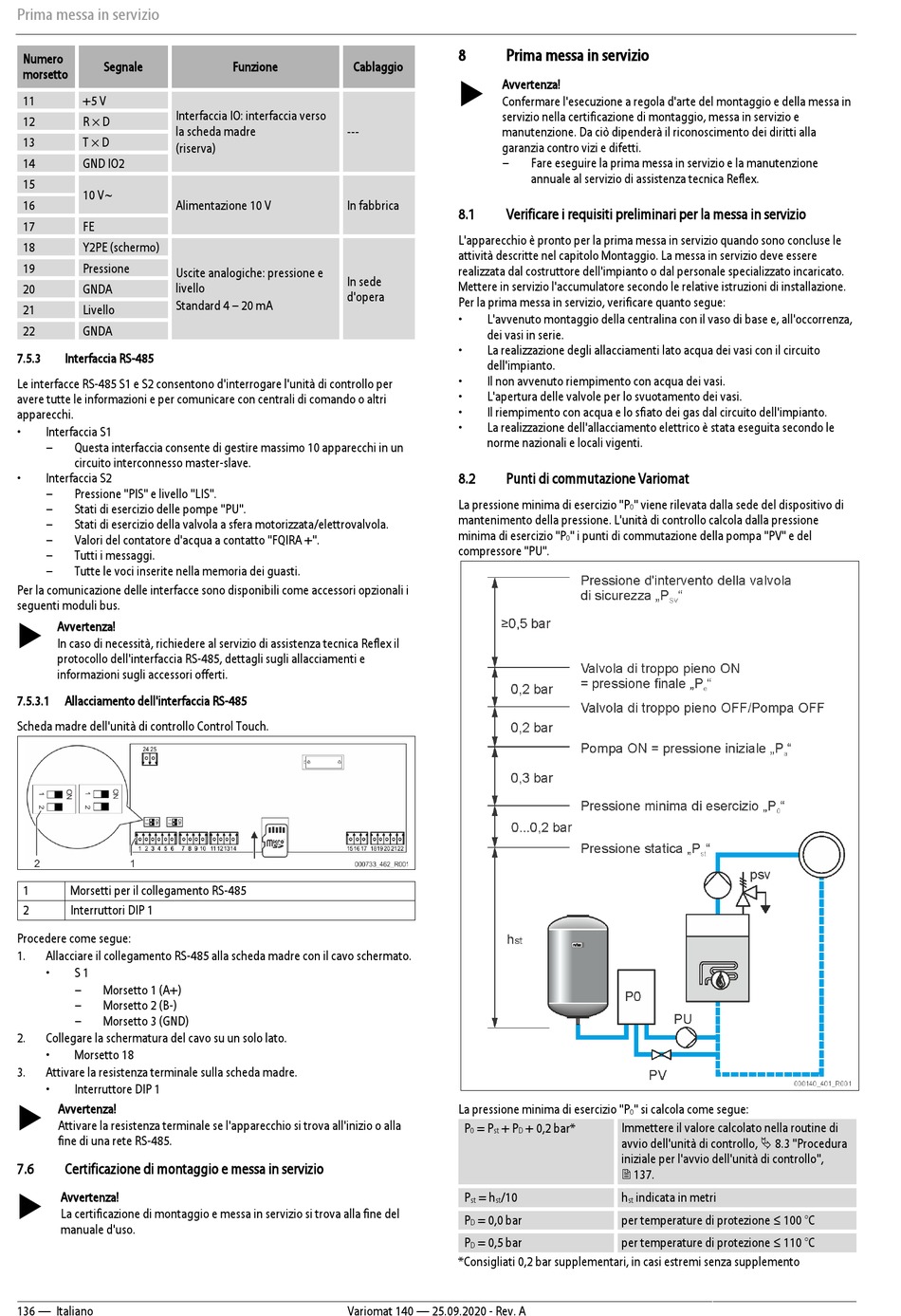

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 136

Prima messa in servizio
Numero
Segnale
morsetto
11 +5 V
Interfaccia IO: interfaccia verso
12 R × D
la scheda madre
13 T × D
(riserva)
14 GND IO2
15
10 V~
16 Alimentazione 10 V
17 FE
18 Y2PE (schermo)
19 Pressione
Uscite analogiche: pressione e
livello
20 GNDA
Standard 4 – 20 mA
21 Livello
22 GNDA
7.5.3 Interfaccia RS-485
Le interfacce RS-485 S1 e S2 consentono d'interrogare l'unità di controllo per
avere tutte le informazioni e per comunicare con centrali di comando o altri
apparecchi.
• Interfaccia S1
– Questa interfaccia consente di gestire massimo 10 apparecchi in un
circuito interconnesso master-slave.
• Interfaccia S2
– Pressione "PIS" e livello "LIS".
– Stati di esercizio delle pompe "PU".
– Stati di esercizio della valvola a sfera motorizzata/elettrovalvola.
– Valori del contatore d'acqua a contatto "FQIRA +".
– Tutti i messaggi.
– Tutte le voci inserite nella memoria dei guasti.
Per la comunicazione delle interfacce sono disponibili come accessori opzionali i
seguenti moduli bus.
 Avvertenza!
In caso di necessità, richiedere al servizio di assistenza tecnica Reflex il
protocollo dell'interfaccia RS-485, dettagli sugli allacciamenti e
informazioni sugli accessori offerti.
7.5.3.1 Allacciamento dell'interfaccia RS-485
Scheda madre dell'unità di controllo Control Touch.
1 Morsetti per il collegamento RS-485
2 Interruttori DIP 1
Procedere come segue:
1. Allacciare il collegamento RS-485 alla scheda madre con il cavo schermato.
• S 1
– Morsetto 1 (A+)
– Morsetto 2 (B-)
– Morsetto 3 (GND)
2. Collegare la schermatura del cavo su un solo lato.
• Morsetto 18
3. Attivare la resistenza terminale sulla scheda madre.
• Interruttore DIP 1

Avvertenza!
Attivare la resistenza terminale se l'apparecchio si trova all'inizio o alla
fine di una rete RS-485.
7.6 Certificazione di montaggio e messa in servizio
 Avvertenza!
La certificazione di montaggio e messa in servizio si trova alla fine del
manuale d'uso.
136 — Italiano
Funzione Cablaggio
---
In fabbrica
In sede
d'opera
Variomat 140 — 25.09.2020 - Rev. A
8 Prima messa in servizio

Avvertenza!
Confermare l'esecuzione a regola d'arte del montaggio e della messa in
servizio nella certificazione di montaggio, messa in servizio e
manutenzione. Da ciò dipenderà il riconoscimento dei diritti alla
garanzia contro vizi e difetti.
– Fare eseguire la prima messa in servizio e la manutenzione
annuale al servizio di assistenza tecnica Reflex.
8.1 Verificare i requisiti preliminari per la messa in servizio
L'apparecchio è pronto per la prima messa in servizio quando sono concluse le
attività descritte nel capitolo Montaggio. La messa in servizio deve essere
realizzata dal costruttore dell'impianto o dal personale specializzato incaricato.
Mettere in servizio l'accumulatore secondo le relative istruzioni di installazione.
Per la prima messa in servizio, verificare quanto segue:
• L'avvenuto montaggio della centralina con il vaso di base e, all'occorrenza,
dei vasi in serie.
• La realizzazione degli allacciamenti lato acqua dei vasi con il circuito
dell'impianto.
• Il non avvenuto riempimento con acqua dei vasi.
• L'apertura delle valvole per lo svuotamento dei vasi.
• Il riempimento con acqua e lo sfiato dei gas dal circuito dell'impianto.
• La realizzazione dell'allacciamento elettrico è stata eseguita secondo le
norme nazionali e locali vigenti.
8.2 Punti di commutazione Variomat
La pressione minima di esercizio "P
mantenimento della pressione. L'unità di controllo calcola dalla pressione
minima di esercizio "P " i punti di commutazione della pompa "PV" e del
0
compressore "PU".
La pressione minima di esercizio "P
P = P + P + 0,2 bar* Immettere il valore calcolato nella routine di
0 st D
avvio dell'unità di controllo,  8.3 "Procedura
iniziale per l'avvio dell'unità di controllo",
 137.
P = h /10 h
st st st
P = 0,0 bar per temperature di protezione ≤ 100 °C
D
P = 0,5 bar per temperature di protezione ≤ 110 °C
D
*Consigliati 0,2 bar supplementari, in casi estremi senza supplemento
" viene rilevata dalla sede del dispositivo di
0
" si calcola come segue:
0
indicata in metri
