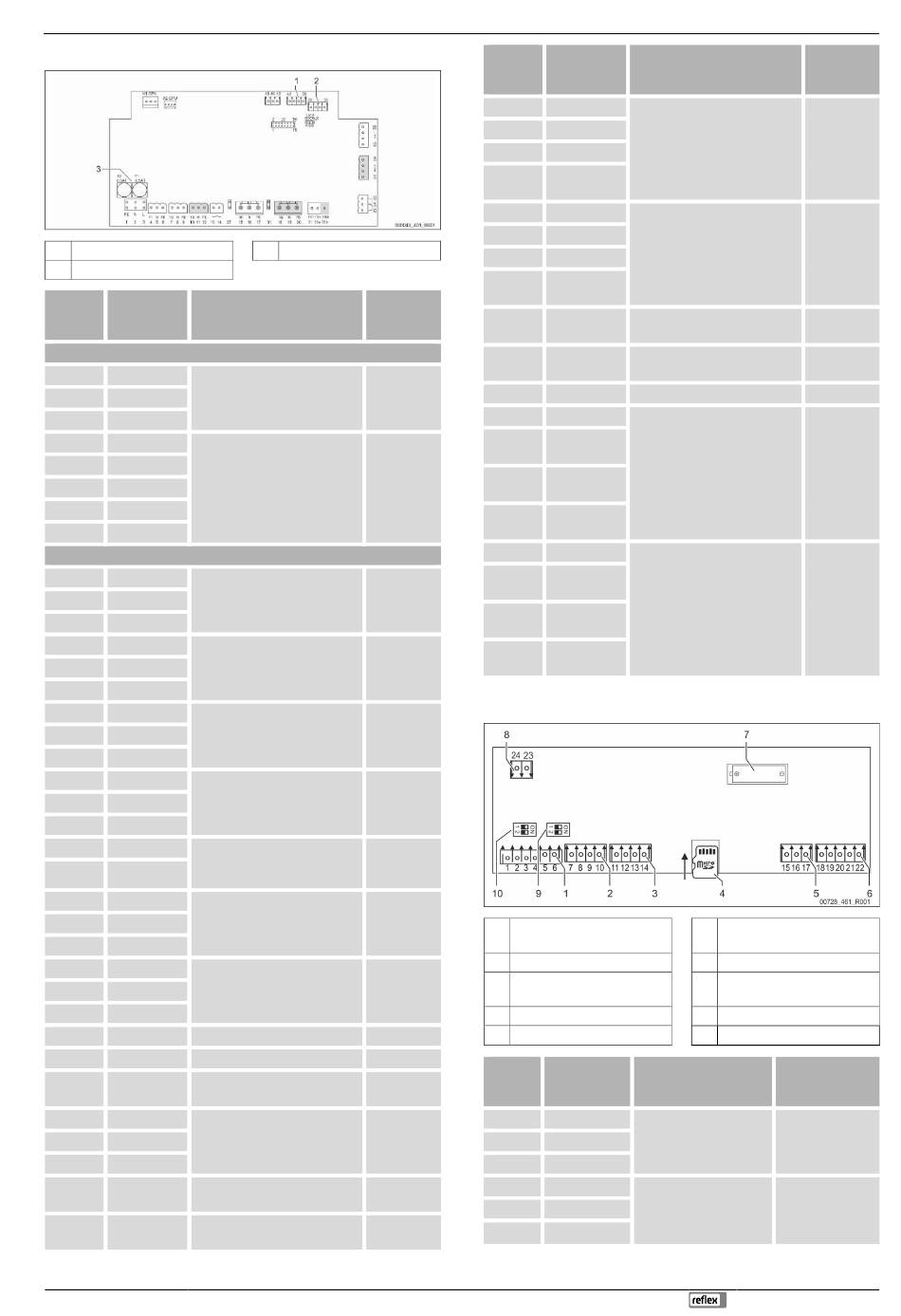

7.5.1 Esquema de terminais do módulo de ligação
1 Pressão
2 Nível
Número
de Sinal
terminal
Alimentação
X0/1 L
Alimentação de 230 V, no
X0/2 N
máximo 16 A
X0/3 PE
X0/1 L1
X0/2 L2
Alimentação de 400 V, no
X0/3 L3
máximo 20 A
X0/4 N
X0/5 PE
Placa do circuito
1 PE
2 N Alimentação elétrica
3 L
4 Y1
Eletroválvula para a reposição
5 N
WV
6 PE
7 Y2
Válvula de transbordo PV 1
8 N (válvula esférica motorizada ou
eletroválvula)
9 PE
10 Y3
Válvula de transbordo PV 2
11 N (válvula esférica motorizada ou
eletroválvula)
12 PE
13 Mensagem de proteção contra
desferragem da bomba (sem
14
potencial)
15 M1
16 N Bomba PU 1
17 PE
18 M2
19 N Bomba PU 2
20 PE
21 FB1 Controlo da tensão Bomba 1
22a FB2a Controlo da tensão Bomba 2
22b FB2b Pedido externo de reposição de
água juntamente com 22a
23 NC
Mensagem coletiva (sem
24 COM
potencial)
25 NO
27 M1 Terminal para alimentação da
bomba 1
31 M2 Terminal para alimentação da
bomba 2
3 Fusíveis
Função Cablagem
Em obra
Em obra
De fábrica
Em obra,
opção
--
---
Em obra,
opção
De fábrica
De fábrica
De fábrica
De fábrica
De fábrica
Em obra,
opção
De fábrica
De fábrica
Variomat 140 — 25.09.2020 - Rev. A
Número
de Sinal
terminal
35 +18 V (azul)
36 GND
Entrada analógica da medição de
nível LIS
37 AE (castanho)
no vaso básico
38 PE
(blindagem)
39 +18 V (azul)
40 GND
Entrada analógica da pressão PIS
41 AE (castanho)
no vaso básico
42 PE
(blindagem)
43 +24 V
Entradas digitais
E1: Contador de água por
44 E1
contacto
45 E2 E2: Interruptor de falta de água
51 GND
52 +24 V
(alimentação)
Válvula de transbordo PV 2
(válvula esférica motorizada),
53 0 - 10 V
apenas no VS 1-2
(variável)
54 0 - 10 V
(retorno)
55 GND
+24 V
56
(alimentação)
Válvula de transbordo PV 1
0 - 10 V
57
(válvula esférica motorizada)
(variável)
58 0 - 10 V
(retorno)
7.5.2 Esquema de terminais do módulo de operação
1 Interfaces RS-485
2 Interface ES
3 Interface ES (reserva)
4 Cartão Micro SD
5 Alimentação 10 V
Número
de Sinal
terminal
1 A
Interface RS-485
2 B
Ligação em rede S1
3 GND S1
4 A Interface RS-485
Módulos S2: Módulo de
5 B
extensão ou de
6 GND S2
comunicação
Montagem
Função Cablagem
Em obra
Em obra,
opção
Em obra,
opção
De fábrica
---
De fábrica
De fábrica
6 Saídas analógicas para
pressão e nível
7 Compartimento da bateria
8 Tensão de alimentação
módulos Bus
9 Interruptor DIP 2
10 Interruptor DIP 1
Função Cablagem
Da
responsabilidade
do cliente
Da
responsabilidade
do cliente
