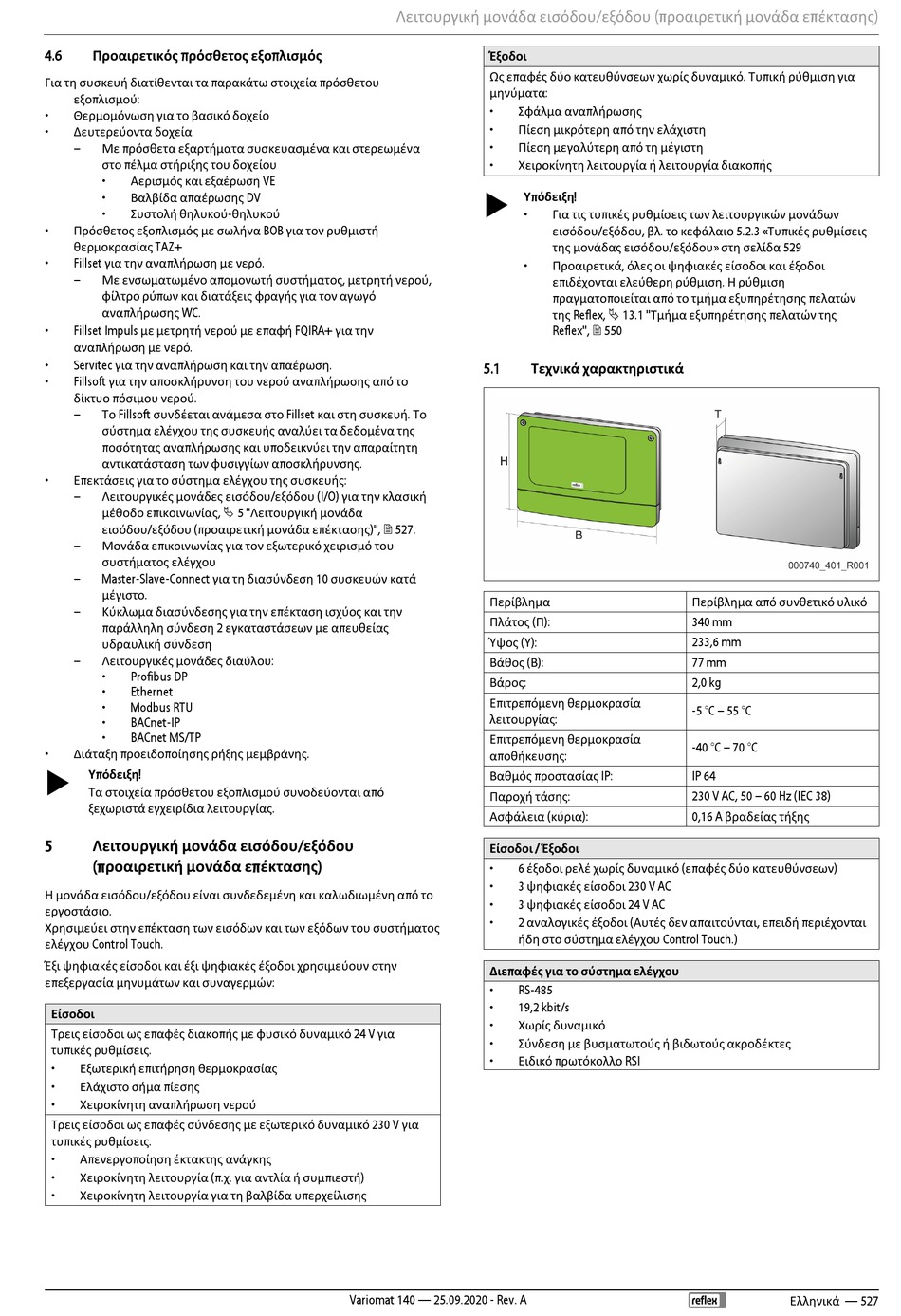

4.6
Προαιρετικός πρόσθετος εξοπλισμός
Για τη συσκευή διατίθενται τα παρακάτω στοιχεία πρόσθετου
εξοπλισμού:
•
Θερμομόνωση για το βασικό δοχείο
•
Δευτερεύοντα δοχεία
–
Με πρόσθετα εξαρτήματα συσκευασμένα και στερεωμένα
στο πέλμα στήριξης του δοχείου
•
Αερισμός και εξαέρωση VE
•
Βαλβίδα απαέρωσης DV
•
Συστολή θηλυκού-θηλυκού
•
Πρόσθετος εξοπλισμός με σωλήνα BOB για τον ρυθμιστή
θερμοκρασίας TAZ+
•
Fillset για την αναπλήρωση με νερό.
–
Με ενσωματωμένο απομονωτή συστήματος, μετρητή νερού,
φίλτρο ρύπων και διατάξεις φραγής για τον αγωγό
αναπλήρωσης WC.
•
Fillset Impuls με μετρητή νερού με επαφή FQIRA+ για την
αναπλήρωση με νερό.
•
Servitec για την αναπλήρωση και την απαέρωση.
•
Fillsoft για την αποσκλήρυνση του νερού αναπλήρωσης από το
δίκτυο πόσιμου νερού.
–
Το Fillsoft συνδέεται ανάμεσα στο Fillset και στη συσκευή. Το
σύστημα ελέγχου της συσκευής αναλύει τα δεδομένα της
ποσότητας αναπλήρωσης και υποδεικνύει την απαραίτητη
αντικατάσταση των φυσιγγίων αποσκλήρυνσης.
•
Επεκτάσεις για το σύστημα ελέγχου της συσκευής:
–
Λειτουργικές μονάδες εισόδου/εξόδου (I/O) για την κλασική
μέθοδο επικοινωνίας, 5 "Λειτουργική μονάδα
εισόδου/εξόδου (προαιρετική μονάδα επέκτασης)", 527.
–
Μονάδα επικοινωνίας για τον εξωτερικό χειρισμό του
συστήματος ελέγχου
–
Master-Slave-Connect για τη διασύνδεση 10 συσκευών κατά
μέγιστο.
–
Κύκλωμα διασύνδεσης για την επέκταση ισχύος και την
παράλληλη σύνδεση 2 εγκαταστάσεων με απευθείας
υδραυλική σύνδεση
–
Λειτουργικές μονάδες διαύλου:
•
Profibus DP
•
Ethernet
•
Modbus RTU
•
BACnet-IP
•
BACnet MS/TP
•
Διάταξη προειδοποίησης ρήξης μεμβράνης.
Υπόδειξη!
Τα στοιχεία πρόσθετου εξοπλισμού συνοδεύονται από
ξεχωριστά εγχειρίδια λειτουργίας.
5
Λειτουργική μονάδα εισόδου/εξόδου
(προαιρετική μονάδα επέκτασης)
Η μονάδα εισόδου/εξόδου είναι συνδεδεμένη και καλωδιωμένη από το
εργοστάσιο.
Χρησιμεύει στην επέκταση των εισόδων και των εξόδων του συστήματος
ελέγχου Control Touch.
Έξι ψηφιακές είσοδοι και έξι ψηφιακές έξοδοι χρησιμεύουν στην
επεξεργασία μηνυμάτων και συναγερμών:
Είσοδοι
Τρεις είσοδοι ως επαφές διακοπής με φυσικό δυναμικό 24 V για
τυπικές ρυθμίσεις.
•
Εξωτερική επιτήρηση θερμοκρασίας
•
Ελάχιστο σήμα πίεσης
•
Χειροκίνητη αναπλήρωση νερού
Τρεις είσοδοι ως επαφές σύνδεσης με εξωτερικό δυναμικό 230 V για
τυπικές ρυθμίσεις.
•
Απενεργοποίηση έκτακτης ανάγκης
•
Χειροκίνητη λειτουργία (π.χ. για αντλία ή συμπιεστή)
•
Χειροκίνητη λειτουργία για τη βαλβίδα υπερχείλισης
Λειτουργική μονάδα εισόδου/εξόδου (προαιρετική μονάδα επέκτασης)
Έξοδοι
Ως επαφές δύο κατευθύνσεων χωρίς δυναμικό. Τυπική ρύθμιση για
μηνύματα:
•
Σφάλμα αναπλήρωσης
•
Πίεση μικρότερη από την ελάχιστη
•
Πίεση μεγαλύτερη από τη μέγιστη
•
Χειροκίνητη λειτουργία ή λειτουργία διακοπής
5.1
Περίβλημα
Πλάτος (Π):
Ύψος (Υ):
Βάθος (Β):
Βάρος:
Επιτρεπόμενη θερμοκρασία
λειτουργίας:
Επιτρεπόμενη θερμοκρασία
αποθήκευσης:
Βαθμός προστασίας IP:
Παροχή τάσης:
Ασφάλεια (κύρια):
Είσοδοι / Έξοδοι
•
6 έξοδοι ρελέ χωρίς δυναμικό (επαφές δύο κατευθύνσεων)
•
3 ψηφιακές είσοδοι 230 V AC
•
3 ψηφιακές είσοδοι 24 V AC
•
2 αναλογικές έξοδοι (Αυτές δεν απαιτούνται, επειδή περιέχονται
ήδη στο σύστημα ελέγχου Control Touch.)
Διεπαφές για το σύστημα ελέγχου
•
RS-485
•
19,2 kbit/s
•
Χωρίς δυναμικό
•
Σύνδεση με βυσματωτούς ή βιδωτούς ακροδέκτες
•
Ειδικό πρωτόκολλο RSI
Variomat 140 — 25.09.2020 - Rev. A
Υπόδειξη!
•
Για τις τυπικές ρυθμίσεις των λειτουργικών μονάδων
εισόδου/εξόδου, βλ. το κεφάλαιο 5.2.3 «Τυπικές ρυθμίσεις
της μονάδας εισόδου/εξόδου» στη σελίδα 529
•
Προαιρετικά, όλες οι ψηφιακές είσοδοι και έξοδοι
επιδέχονται ελεύθερη ρύθμιση. Η ρύθμιση
πραγματοποιείται από το τμήμα εξυπηρέτησης πελατών
της Reflex, 13.1 "Τμήμα εξυπηρέτησης πελατών της
Reflex", 550
Τεχνικά χαρακτηριστικά
Περίβλημα από συνθετικό υλικό
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A βραδείας τήξης
Ελληνικά — 527
