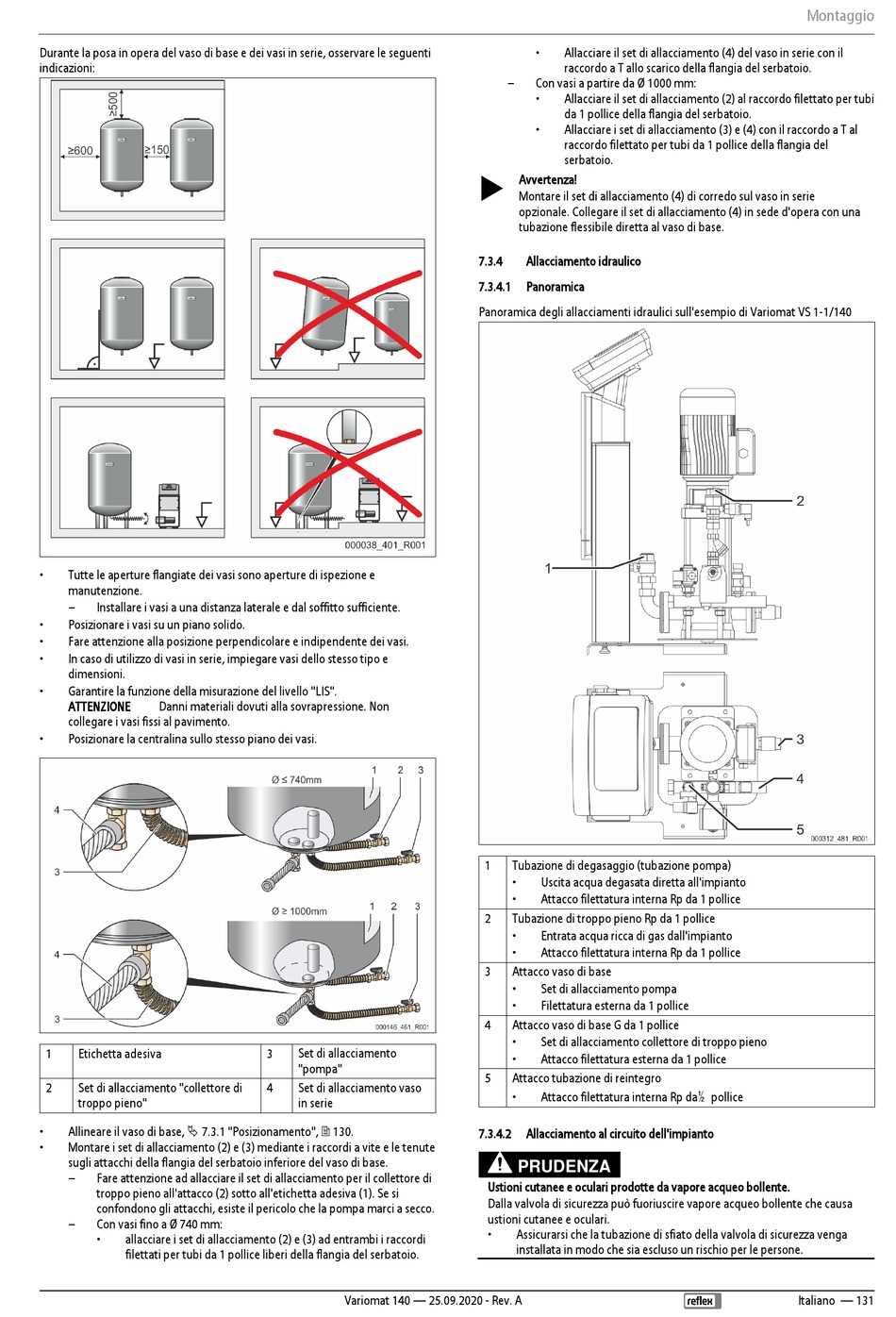

Durante la posa in opera del vaso di base e dei vasi in serie, osservare le seguenti
indicazioni:
Tutte le aperture flangiate dei vasi sono aperture di ispezione e
manutenzione.
Installare i vasi a una distanza laterale e dal soffitto sufficiente.
Posizionare i vasi su un piano solido.
Fare attenzione alla posizione perpendicolare e indipendente dei vasi.
In caso di utilizzo di vasi in serie, impiegare vasi dello stesso tipo e
dimensioni.
Garantire la funzione della misurazione del livello "LIS".
ATTENZIONE
Danni materiali dovuti alla sovrapressione. Non
collegare i vasi fissi al pavimento.
Posizionare la centralina sullo stesso piano dei vasi.
1
Etichetta adesiva
2
Set di allacciamento "collettore di
troppo pieno"
Allineare il vaso di base,  7.3.1 "Posizionamento",  130.
Montare i set di allacciamento (2) e (3) mediante i raccordi a vite e le tenute
sugli attacchi della flangia del serbatoio inferiore del vaso di base.
Fare attenzione ad allacciare il set di allacciamento per il collettore di
troppo pieno all'attacco (2) sotto all'etichetta adesiva (1). Se si
confondono gli attacchi, esiste il pericolo che la pompa marci a secco.
Con vasi fino a Ø 740 mm:
allacciare i set di allacciamento (2) e (3) ad entrambi i raccordi
filettati per tubi da 1 pollice liberi della flangia del serbatoio.
3
Set di allacciamento
"pompa"
4
Set di allacciamento vaso
in serie
Variomat 140 — 25.09.2020 - Rev. A
Allacciare il set di allacciamento (4) del vaso in serie con il
raccordo a T allo scarico della flangia del serbatoio.
Con vasi a partire da Ø 1000 mm:
Allacciare il set di allacciamento (2) al raccordo filettato per tubi
da 1 pollice della flangia del serbatoio.
Allacciare i set di allacciamento (3) e (4) con il raccordo a T al
raccordo filettato per tubi da 1 pollice della flangia del
serbatoio.

Avvertenza!
Montare il set di allacciamento (4) di corredo sul vaso in serie
opzionale. Collegare il set di allacciamento (4) in sede d'opera con una
tubazione flessibile diretta al vaso di base.
7.3.4
Allacciamento idraulico
7.3.4.1
Panoramica
Panoramica degli allacciamenti idraulici sull'esempio di Variomat VS 1-1/140
1
Tubazione di degasaggio (tubazione pompa)
Uscita acqua degasata diretta all'impianto
Attacco filettatura interna Rp da 1 pollice
2
Tubazione di troppo pieno Rp da 1 pollice
Entrata acqua ricca di gas dall'impianto
Attacco filettatura interna Rp da 1 pollice
3
Attacco vaso di base
Set di allacciamento pompa
Filettatura esterna da 1 pollice
4
Attacco vaso di base G da 1 pollice
Set di allacciamento collettore di troppo pieno
Attacco filettatura esterna da 1 pollice
5
Attacco tubazione di reintegro
Attacco filettatura interna Rp da½ pollice
7.3.4.2
Allacciamento al circuito dell'impianto
PRUDENZA
Ustioni cutanee e oculari prodotte da vapore acqueo bollente.
Dalla valvola di sicurezza può fuoriuscire vapore acqueo bollente che causa
ustioni cutanee e oculari.
Assicurarsi che la tubazione di sfiato della valvola di sicurezza venga
installata in modo che sia escluso un rischio per le persone.
Montaggio
Italiano — 131
