Sterownik
10.3.4

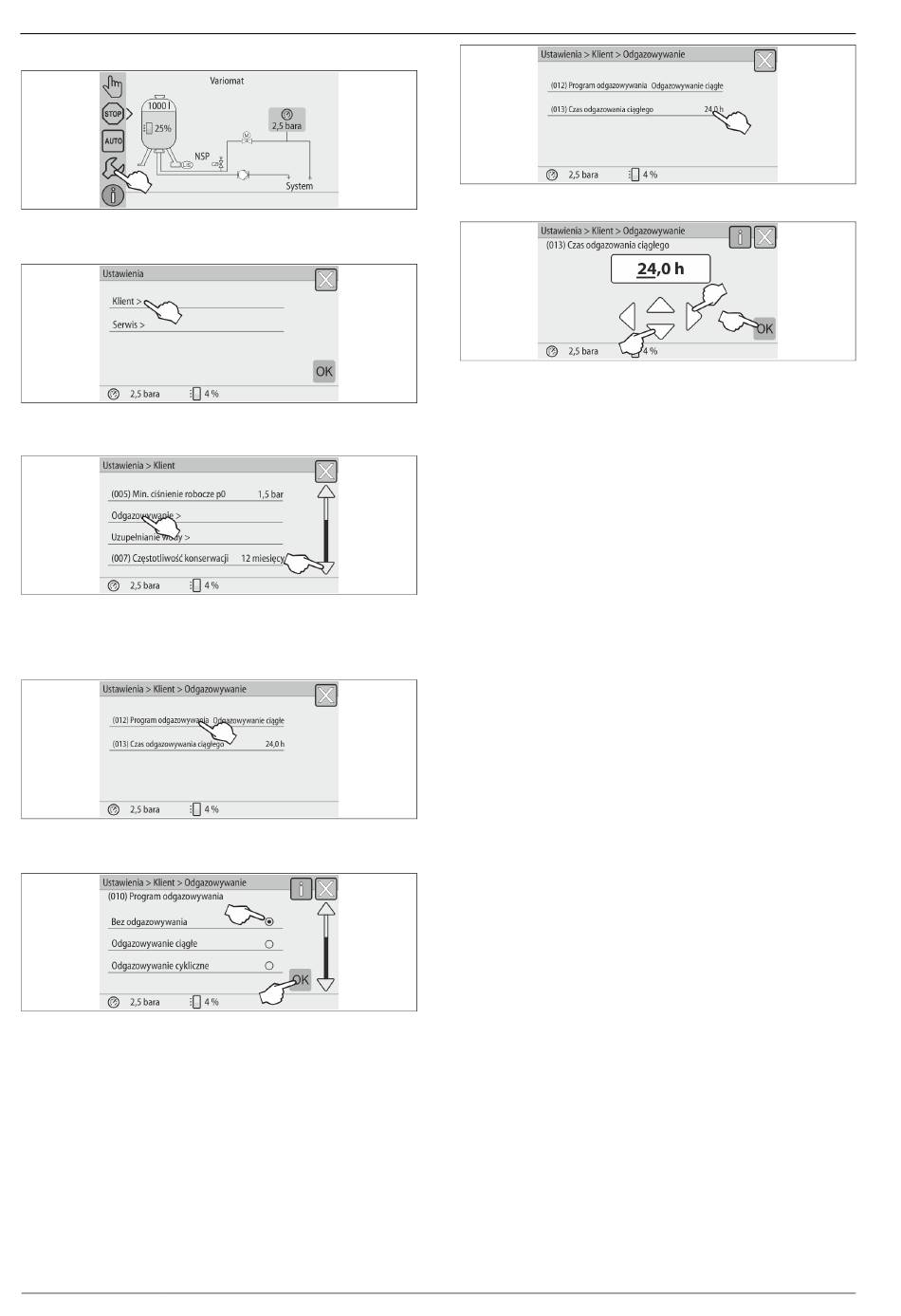

Ustawianie programów odgazowywania
1.
Nacisnąć przycisk „Ustawienia".
–
Sterownik przechodzi w tryb ustawiania.
2.
Nacisnąć przycisk „Klient >".
–
Sterownik przechodzi do menu użytkownika.
3.
Nacisnąć przycisk „Odgazowywanie >".
–
Sterownik przechodzi do wybranego parametru.
–
Za pomocą strzałek „góra" / „dół" paska przewijania można poruszać
się po liście.
4.
Nacisnąć przycisk „(012) Program odgazowywania".
–
Sterownik przechodzi do listy programów odgazowywania.
5.
Aby wybrać jeden z punktów menu, naciskać strzałki „góra" / „dół" paska
przewijania, aż będzie widoczny wybrany punkt menu.
•
Nacisnąć odpowiedni przycisk.
–
Na pokazanym przykładzie wybrano „Odgazowywanie ciągłe".
–
Odgazowywanie okresowe jest wyłączone.
–
Odgazowywanie wody uzupełniającej jest wyłączone.
•
Potwierdzić wybraną opcję przyciskiem „OK".
Odgazowywanie ciągłe jest włączone.
258 — Polski
6.
Nacisnąć przycisk „(013) Czas odgazowania ciągłego".
7.
Ustawić czas trwania odgazowywania ciągłego.
•
Za pomocą przycisków „lewo" i „prawo" wybrać wskazywaną
wartość.
•
Za pomocą przycisków „góra" i „dół" ustawić wskazywaną wielkość.
•
Potwierdzić wprowadzoną wartość przyciskiem „OK".
Czas trwania odgazowywania ciągłego został ustawiony.
–
Po wciśnięciu przycisku „i" zostanie wyświetlony tekst pomocy odnoszący
się do wybranego zakresu.
–
Po wciśnięciu przycisku „X" wprowadzanie danych zostaje anulowane bez
zapisania ustawień w pamięci. Sterownik powraca automatycznie do listy.
10.3.5
Zestawienie programów odgazowywania
Bez odgazowywania
Ten program należy wybrać, jeżeli temperatura odgazowywanego medium
przekracza dopuszczalną temperaturę urządzenia Variomat wynoszącą 70°C
(158°F) lub Variomat pracuje w połączeniu z układem odgazowania próżniowego
Servitec.
Odgazowywanie ciągłe
Ten program należy wybrać po uruchomieniu i naprawach w obrębie
podłączonej instalacji. Przez zdefiniowany czas odbywa się nieprzerwanie
odgazowywanie ciągłe. Pozwala to szybko wyeliminować z układu poduszki
powietrzne.
Start/ustawienie:
•
Automatyczny start po zakończeniu procedury rozruchowej przy
pierwszym uruchomieniu.
•
Aktywacja w menu użytkownika.
•
Czas odgazowywania można ustawić odpowiednio do instalacji w menu
użytkownika.
–
Standardowo 12 godzin. Następnie automatyczne przełączenie na
tryb „Odgazowywanie interwałowe".
Odgazowywanie cykliczne
Odgazowywanie cykliczne jest zdefiniowane w menu użytkownika dla pracy
urządzenia w trybie ciągłym jako ustawienie standardowe. W trakcie interwału
ma miejsce ciągłe odgazowywanie. Po zakończeniu interwału następuje
przerwa. Istnieje możliwość ograniczenia odgazowywania interwałowego do
dowolnie definiowanego przedziału czasowego w ciągu doby. Ustawienia
czasowe można zdefiniować jedynie w menu serwisowym.
Start/ustawienie:
•
Automatyczna aktywacja po upływie odgazowywania ciągłego.
•
Interwał odgazowywania, standardowo 90 sekund.
•
Czas przerwy, standardowo 120 minut.
•
Start/koniec, godz. 8:00 – 18:00.
10.4
Komunikaty
Komunikaty informują o niedopuszczalnych odstępstwach od stanu normalnego.
Mogą one być przekazywane poprzez złącze RS-485 lub za pośrednictwem
dwóch styków bezpotencjałowych.
Komunikaty są przedstawiane na wyświetlaczu sterownika wraz z tekstem
pomocy.
Przyczyny błędów musi usunąć użytkownik we własnym zakresie lub
specjalistyczna firma. Jeżeli nie jest to możliwe, skontaktować się z serwisem
firmy Reflex.
Variomat 140 — 25.09.2020 - Rev. A
