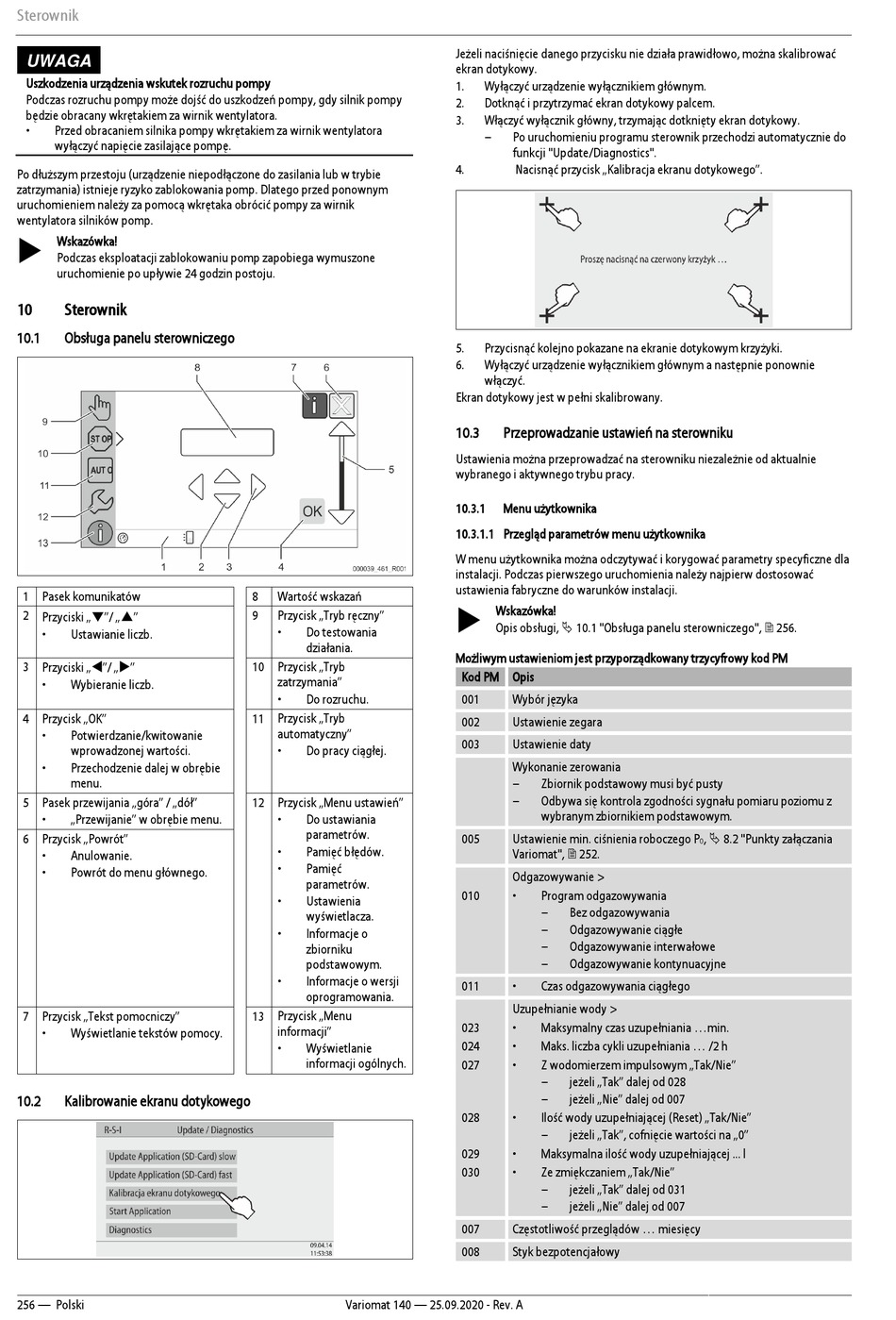

Sterownik
UWAGA
Uszkodzenia urządzenia wskutek rozruchu pompy
Podczas rozruchu pompy może dojść do uszkodzeń pompy, gdy silnik pompy
będzie obracany wkrętakiem za wirnik wentylatora.
•
Przed obracaniem silnika pompy wkrętakiem za wirnik wentylatora
wyłączyć napięcie zasilające pompę.
Po dłuższym przestoju (urządzenie niepodłączone do zasilania lub w trybie
zatrzymania) istnieje ryzyko zablokowania pomp. Dlatego przed ponownym
uruchomieniem należy za pomocą wkrętaka obrócić pompy za wirnik
wentylatora silników pomp.
Wskazówka!
Podczas eksploatacji zablokowaniu pomp zapobiega wymuszone
uruchomienie po upływie 24 godzin postoju.
10
Sterownik
10.1
Obsługa panelu sterowniczego
1 Pasek komunikatów
2 Przyciski „▼"/ „▲"
•
Ustawianie liczb.
3 Przyciski „"/ „"
•
Wybieranie liczb.
4 Przycisk „OK"
•
Potwierdzanie/kwitowanie
wprowadzonej wartości.
•
Przechodzenie dalej w obrębie
menu.
5 Pasek przewijania „góra" / „dół"
•
„Przewijanie" w obrębie menu.
6 Przycisk „Powrót"
•
Anulowanie.
•
Powrót do menu głównego.
7 Przycisk „Tekst pomocniczy"
•
Wyświetlanie tekstów pomocy.
10.2
Kalibrowanie ekranu dotykowego
256 — Polski
8
Wartość wskazań
9
Przycisk „Tryb ręczny"
•
Do testowania
działania.
10 Przycisk „Tryb
zatrzymania"
•
Do rozruchu.
11 Przycisk „Tryb
automatyczny"
•
Do pracy ciągłej.
12 Przycisk „Menu ustawień"
•
Do ustawiania
parametrów.
•
Pamięć błędów.
•
Pamięć
parametrów.
•
Ustawienia
wyświetlacza.
•
Informacje o
zbiorniku
podstawowym.
•
Informacje o wersji
oprogramowania.
13 Przycisk „Menu
informacji"
•
Wyświetlanie
informacji ogólnych.
Variomat 140 — 25.09.2020 - Rev. A
Jeżeli naciśnięcie danego przycisku nie działa prawidłowo, można skalibrować
ekran dotykowy.
1.
Wyłączyć urządzenie wyłącznikiem głównym.
2.
Dotknąć i przytrzymać ekran dotykowy palcem.
3.
Włączyć wyłącznik główny, trzymając dotknięty ekran dotykowy.
–
Po uruchomieniu programu sterownik przechodzi automatycznie do
funkcji "Update/Diagnostics".
4.
Nacisnąć przycisk „Kalibracja ekranu dotykowego".
5.
Przycisnąć kolejno pokazane na ekranie dotykowym krzyżyki.
6.
Wyłączyć urządzenie wyłącznikiem głównym a następnie ponownie
włączyć.
Ekran dotykowy jest w pełni skalibrowany.
10.3
Przeprowadzanie ustawień na sterowniku
Ustawienia można przeprowadzać na sterowniku niezależnie od aktualnie
wybranego i aktywnego trybu pracy.
10.3.1
Menu użytkownika
10.3.1.1 Przegląd parametrów menu użytkownika
W menu użytkownika można odczytywać i korygować parametry specyficzne dla
instalacji. Podczas pierwszego uruchomienia należy najpierw dostosować
ustawienia fabryczne do warunków instalacji.
Wskazówka!
Opis obsługi, 10.1 "Obsługa panelu sterowniczego", 256.
Możliwym ustawieniom jest przyporządkowany trzycyfrowy kod PM
Kod PM Opis
001
Wybór języka
002
Ustawienie zegara
003
Ustawienie daty
Wykonanie zerowania
–
Zbiornik podstawowy musi być pusty
–
Odbywa się kontrola zgodności sygnału pomiaru poziomu z
wybranym zbiornikiem podstawowym.
005
Ustawienie min. ciśnienia roboczego P
Variomat", 252.
Odgazowywanie >
010
•
Program odgazowywania
–
Bez odgazowywania
–
Odgazowywanie ciągłe
–
Odgazowywanie interwałowe
–
Odgazowywanie kontynuacyjne
011
•
Czas odgazowywania ciągłego
Uzupełnianie wody >
023
•
Maksymalny czas uzupełniania ...min.
024
•
Maks. liczba cykli uzupełniania ... /2 h
027
•
Z wodomierzem impulsowym „Tak/Nie"
–
jeżeli „Tak" dalej od 028
–
jeżeli „Nie" dalej od 007
028
•
Ilość wody uzupełniającej (Reset) „Tak/Nie"
–
jeżeli „Tak", cofnięcie wartości na „0"
029
•
Maksymalna ilość wody uzupełniającej ... l
030
•
Ze zmiękczaniem „Tak/Nie"
–
jeżeli „Tak" dalej od 031
–
jeżeli „Nie" dalej od 007
007
Częstotliwość przeglądów ... miesięcy
008
Styk bezpotencjałowy
, 8.2 "Punkty załączania
