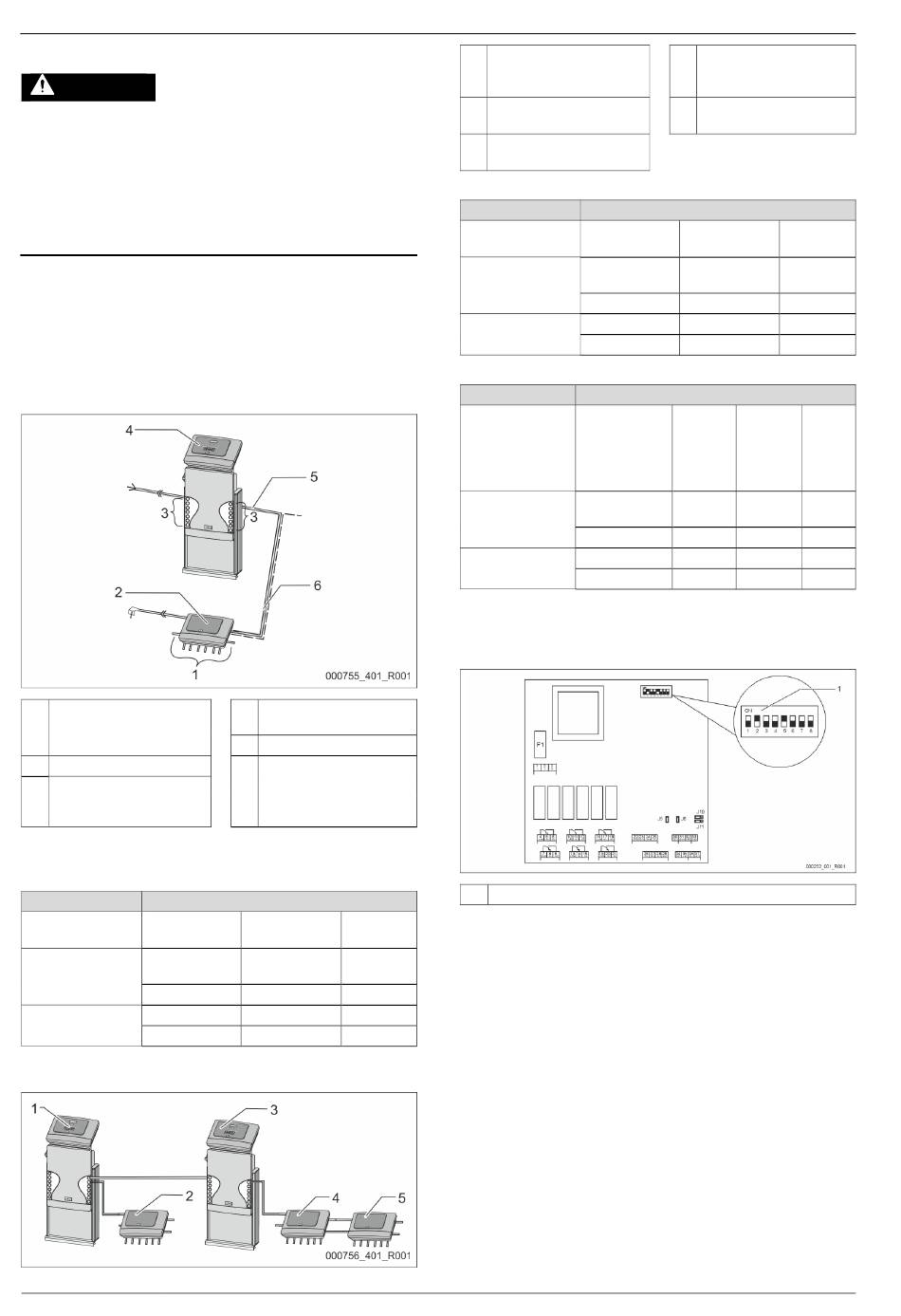

Λειτουργική μονάδα εισόδου/εξόδου (προαιρετική μονάδα επέκτασης)
5.2
Ρυθμίσεις
ΚΙΝΔΥΝΟΣ
Κίνδυνος για τη ζωή από ηλεκτροπληξία!
Θανατηφόροι τραυματισμοί από ηλεκτροπληξία. Σε ορισμένα
τμήματα της πλακέτας τυπωμένου κυκλώματος της συσκευής
ενδέχεται η τάση των 230 V να παραμένει ακόμα και αφού αφαιρεθεί
το βύσμα από την παροχή τάσης.
•
Προτού αφαιρέσετε τα καλύμματα, αποσυνδέστε το σύστημα
ελέγχου της συσκευής εντελώς από την παροχή τάσης.
•
Βεβαιωθείτε ότι δεν υπάρχει τάση στην πλακέτα τυπωμένου
κυκλώματος.
5.2.1
Ρυθμίσεις των αντιστάσεων τερματισμού σε δίκτυα RS-485
Παραδείγματα για την ενεργοποίηση ή την απενεργοποίηση των
αντιστάσεων τερματισμού σε δίκτυα RS-485.
•
Στη μητρική πλακέτα του συστήματος ελέγχου θα βρείτε τους
μικροδιακόπτες 1 και 2.
•
Μέγιστο μήκος 1000 μέτρων για τη σύνδεση RS-485
Έλεγχος συσκευών με μονάδα εισόδου/εξόδου
1
Έξοδοι ρελέ της μονάδας
εισόδου/εξόδου*
•
6 ψηφιακές έξοδοι
2
Μονάδα εισόδου/εξόδου
3
Συνδέσεις των αγωγών
εισόδου/εξόδου
* Οι 2 αναλογικές έξοδοι δεν απαιτούνται, επειδή στο σύστημα ελέγχου
Control Touch περιέχονται ήδη δύο αναλογικές έξοδοι για τη μέτρηση
πίεσης και στάθμης.
Ρυθμίσεις των αντιστάσεων τερματισμού
Βραχυκυκλωτήρες /
Ρυθμίσεις
Διακόπτες
Βραχυκυκλωτήρας
ενεργοποιημ.
J10
και J11
απενεργοποιημ.
Μικροδιακόπτης 1
ενεργοποιημ.
και 2
απενεργοποιημ.
Συστήματα ελέγχου συσκευής και μονάδα εισόδου/εξόδου στη
λειτουργία master-slave
528 — Ελληνικά
4
Σύστημα ελέγχου Control
Touch
5
Σύνδεση RS-485
6
Προαιρετική σύνδεση RS-
485
•
Master - Slave
•
Δίαυλος πεδίου
Control
Μονάδα
Touch
εισόδου/εξόδου
X
---
---
---
---
X
---
---
Variomat 140 — 25.09.2020 - Rev. A
1
Σύστημα ελέγχου Control
Touch στη λειτουργία
master
2
Μονάδα εισόδου/εξόδου
για τη λειτουργία master
3
Σύστημα ελέγχου Control
Touch στη λειτουργία slave
Λειτουργία master
Ρυθμίσεις των αντιστάσεων τερματισμού
Βραχυκυκλωτήρες /
Ρυθμίσεις
Διακόπτες
Βραχυκυκλωτήρας
ενεργοποιημ.
J10
και J11
απενεργοποιημ.
Μικροδιακόπτης 1
ενεργοποιημ.
και 2
απενεργοποιημ.
Λειτουργία slave
Ρυθμίσεις των αντιστάσεων τερματισμού
Βραχυκυκλωτήρες
/ Διακόπτες
Ρυθμίσεις
Βραχυκυκλωτήρας
ενεργοποιημ.
J10
και J11
απενεργοποιημ.
Μικροδιακόπτης 1
ενεργοποιημ.
και 2
απενεργοποιημ.
5.2.2
Ρύθμιση διεύθυνσης λειτουργικής μονάδας
Ρύθμιση της διεύθυνσης μονάδας στη μητρική πλακέτα της λειτουργικής
μονάδας εισόδου/εξόδου
1
Μικροδιακόπτης
Θέση των μικροδιακοπτών
Μικροδιακόπτες 1 – 4:
•
•
Μικροδιακόπτης 5:
•
Μικροδιακόπτες 6 – 8:
•
•
Ρυθμίστε τη διεύθυνση της μονάδας με τους μικροδιακόπτες 1 – 4.
Κάντε τα εξής:
1.
Βγάλτε το βύσμα από τη μονάδα εισόδου/εξόδου.
2.
Ανοίξτε το κάλυμμα του περιβλήματος.
3.
Ρυθμίστε τον μικροδιακόπτη 1 – 4 στη θέση ON ή OFF.
4
Μονάδα εισόδου/εξόδου
για τη λειτουργία slave
5
Μονάδα εισόδου/εξόδου
για επέκταση
Control
Μονάδα
Touch
εισόδου/εξόδου
X
---
---
---
Μονάδα
εισόδου/
Μονάδα
εισόδου/
εξόδου
εξόδου
για
επέκταση
---
X
X
---
---
---
---
---
Για τη ρύθμιση διεύθυνσης της
μονάδας
Μεταβλητή ρύθμιση σε ON ή OFF
Συνεχώς στη θέση ON
Για σκοπούς εσωτερικής δοκιμής
Κατά τη διάρκεια της λειτουργίας στη
θέση OFF
---
---
X
---
Control
Touch
---
---
X
---
