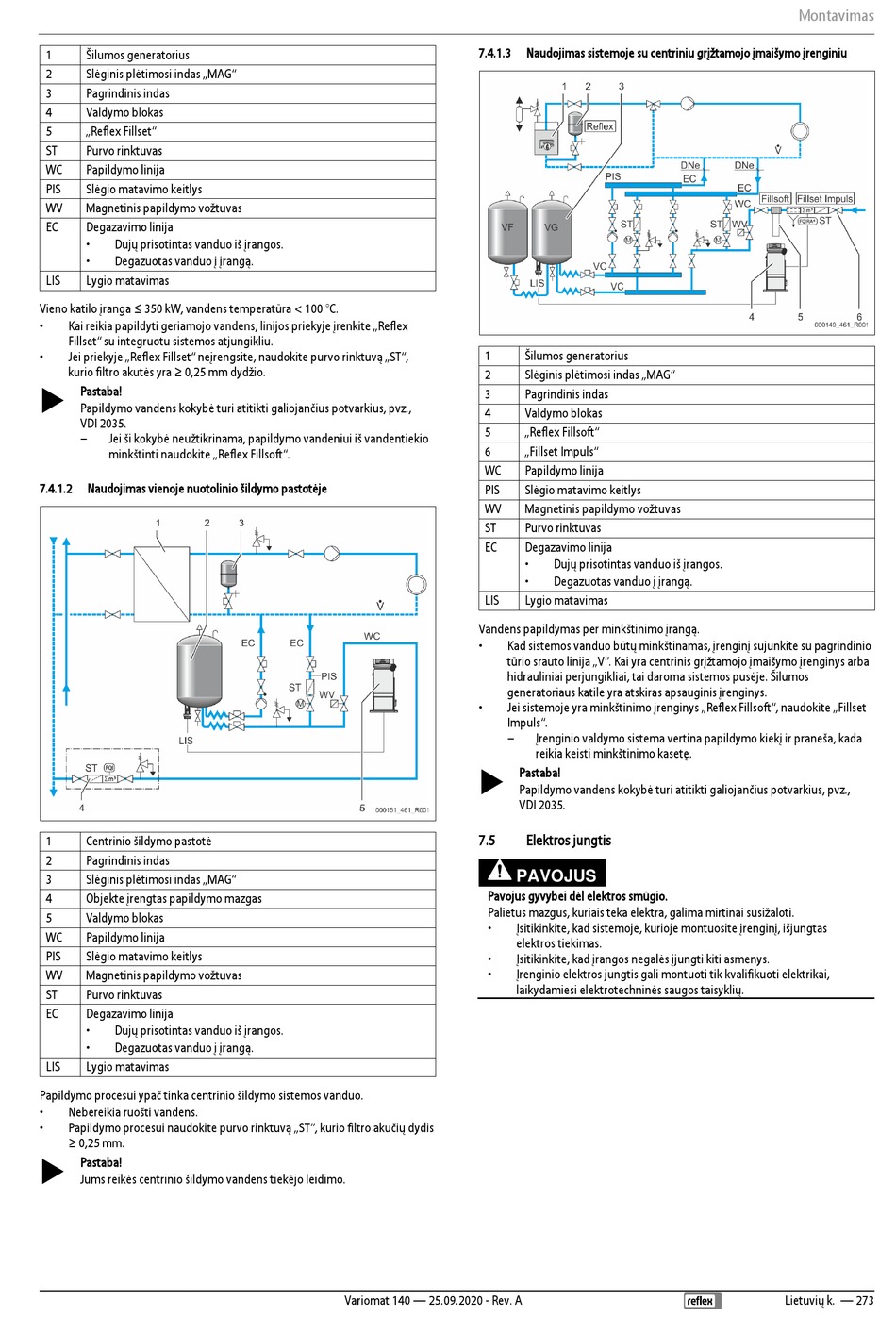

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 273

1 Šilumos generatorius
2 Slėginis plėtimosi indas „MAG"
3 Pagrindinis indas
4 Valdymo blokas
5 „Reflex Fillset"
ST Purvo rinktuvas
WC Papildymo linija
PIS Slėgio matavimo keitlys
WV Magnetinis papildymo vožtuvas
EC Degazavimo linija
• Dujų prisotintas vanduo iš įrangos.
• Degazuotas vanduo į įrangą.
LIS Lygio matavimas
Vieno katilo įranga ≤ 350 kW, vandens temperatūra < 100 °C.
• Kai reikia papildyti geriamojo vandens, linijos priekyje įrenkite „Reflex
Fillset" su integruotu sistemos atjungikliu.
• Jei priekyje „Reflex Fillset" neįrengsite, naudokite purvo rinktuvą „ST",
kurio filtro akutės yra ≥ 0,25 mm dydžio.
 Pastaba!
Papildymo vandens kokybė turi atitikti galiojančius potvarkius, pvz.,
VDI 2035.
– Jei ši kokybė neužtikrinama, papildymo vandeniui iš vandentiekio
minkštinti naudokite „Reflex Fillsoft".
7.4.1.2 Naudojimas vienoje nuotolinio šildymo pastotėje
1 Centrinio šildymo pastotė
2 Pagrindinis indas
3 Slėginis plėtimosi indas „MAG"
4 Objekte įrengtas papildymo mazgas
5 Valdymo blokas
WC Papildymo linija
PIS Slėgio matavimo keitlys
WV Magnetinis papildymo vožtuvas
ST Purvo rinktuvas
EC Degazavimo linija
• Dujų prisotintas vanduo iš įrangos.
• Degazuotas vanduo į įrangą.
LIS Lygio matavimas
Papildymo procesui ypač tinka centrinio šildymo sistemos vanduo.
• Nebereikia ruošti vandens.
• Papildymo procesui naudokite purvo rinktuvą „ST", kurio filtro akučių dydis
≥ 0,25 mm.

Pastaba!
Jums reikės centrinio šildymo vandens tiekėjo leidimo.
7.4.1.3
1
2
3
4
5
6
WC
PIS
WV
ST
EC
LIS
Vandens papildymas per minkštinimo įrangą.
• Kad sistemos vanduo būtų minkštinamas, įrenginį sujunkite su pagrindinio
tūrio srauto linija „V". Kai yra centrinis grįžtamojo įmaišymo įrenginys arba
hidrauliniai perjungikliai, tai daroma sistemos pusėje. Šilumos
generatoriaus katile yra atskiras apsauginis įrenginys.
• Jei sistemoje yra minkštinimo įrenginys „Reflex Fillsoft", naudokite „Fillset
Impuls".
–

7.5
Pavojus gyvybei dėl elektros smūgio.
Palietus mazgus, kuriais teka elektra, galima mirtinai susižaloti.
•
•
•
Variomat 140 — 25.09.2020 - Rev. A
Naudojimas sistemoje su centriniu grįžtamojo įmaišymo įrenginiu
Šilumos generatorius
Slėginis plėtimosi indas „MAG"
Pagrindinis indas
Valdymo blokas
„Reflex Fillsoft"
„Fillset Impuls"
Papildymo linija
Slėgio matavimo keitlys
Magnetinis papildymo vožtuvas
Purvo rinktuvas
Degazavimo linija
• Dujų prisotintas vanduo iš įrangos.
• Degazuotas vanduo į įrangą.
Lygio matavimas
Įrenginio valdymo sistema vertina papildymo kiekį ir praneša, kada
reikia keisti minkštinimo kasetę.
Pastaba!
Papildymo vandens kokybė turi atitikti galiojančius potvarkius, pvz.,
VDI 2035.
Elektros jungtis
PAVOJUS
Įsitikinkite, kad sistemoje, kurioje montuosite įrenginį, išjungtas
elektros tiekimas.
Įsitikinkite, kad įrangos negalės įjungti kiti asmenys.
Įrenginio elektros jungtis gali montuoti tik kvalifikuoti elektrikai,
laikydamiesi elektrotechninės saugos taisyklių.
Montavimas
Lietuvių k. — 273
