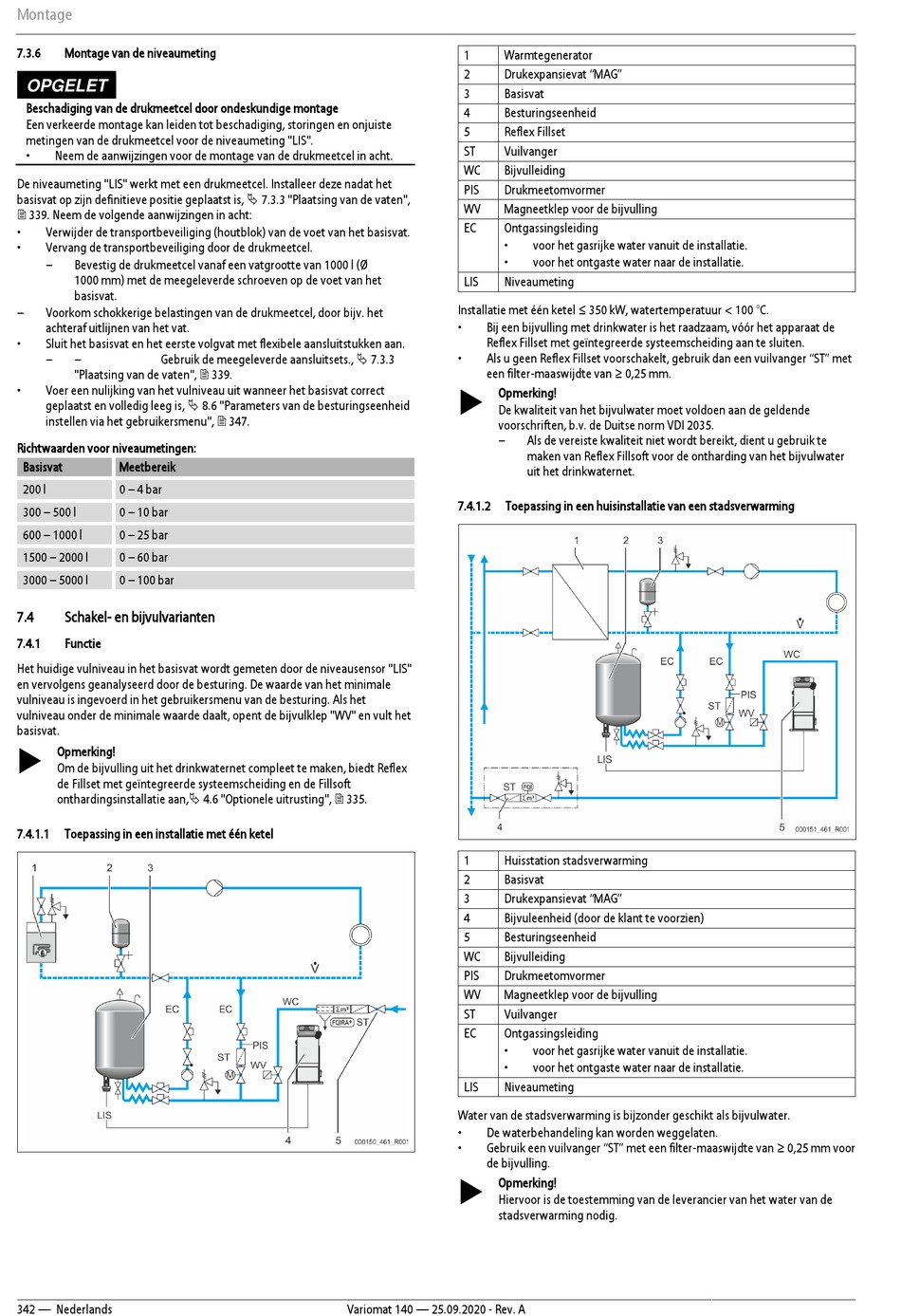

Montage
7.3.6
Montage van de niveaumeting
OPGELET
Beschadiging van de drukmeetcel door ondeskundige montage
Een verkeerde montage kan leiden tot beschadiging, storingen en onjuiste
metingen van de drukmeetcel voor de niveaumeting "LIS".
•
Neem de aanwijzingen voor de montage van de drukmeetcel in acht.
De niveaumeting "LIS" werkt met een drukmeetcel. Installeer deze nadat het
basisvat op zijn definitieve positie geplaatst is, 7.3.3 "Plaatsing van de vaten",
339. Neem de volgende aanwijzingen in acht:
•
Verwijder de transportbeveiliging (houtblok) van de voet van het basisvat.
•
Vervang de transportbeveiliging door de drukmeetcel.
–
Bevestig de drukmeetcel vanaf een vatgrootte van 1000 l (Ø
1000 mm) met de meegeleverde schroeven op de voet van het
basisvat.
–
Voorkom schokkerige belastingen van de drukmeetcel, door bijv. het
achteraf uitlijnen van het vat.
•
Sluit het basisvat en het eerste volgvat met flexibele aansluitstukken aan.
–
–
Gebruik de meegeleverde aansluitsets., 7.3.3
"Plaatsing van de vaten", 339.
•
Voer een nulijking van het vulniveau uit wanneer het basisvat correct
geplaatst en volledig leeg is, 8.6 "Parameters van de besturingseenheid
instellen via het gebruikersmenu", 347.
Richtwaarden voor niveaumetingen:
Basisvat
Meetbereik
200 l
0 – 4 bar
300 – 500 l
0 – 10 bar
600 – 1000 l
0 – 25 bar
1500 – 2000 l
0 – 60 bar
3000 – 5000 l
0 – 100 bar
7.4
Schakel- en bijvulvarianten
7.4.1
Functie
Het huidige vulniveau in het basisvat wordt gemeten door de niveausensor "LIS"
en vervolgens geanalyseerd door de besturing. De waarde van het minimale
vulniveau is ingevoerd in het gebruikersmenu van de besturing. Als het
vulniveau onder de minimale waarde daalt, opent de bijvulklep "WV" en vult het
basisvat.
Opmerking!
Om de bijvulling uit het drinkwaternet compleet te maken, biedt Reflex
de Fillset met geïntegreerde systeemscheiding en de Fillsoft
onthardingsinstallatie aan, 4.6 "Optionele uitrusting", 335.
7.4.1.1
Toepassing in een installatie met één ketel
342 — Nederlands
1
Warmtegenerator
2
Drukexpansievat "MAG"
3
Basisvat
4
Besturingseenheid
5
Reflex Fillset
ST
Vuilvanger
WC
Bijvulleiding
PIS
Drukmeetomvormer
WV
Magneetklep voor de bijvulling
EC
Ontgassingsleiding
•
•
LIS
Niveaumeting
Installatie met één ketel ≤ 350 kW, watertemperatuur < 100 °C.
•
Bij een bijvulling met drinkwater is het raadzaam, vóór het apparaat de
Reflex Fillset met geïntegreerde systeemscheiding aan te sluiten.
•
Als u geen Reflex Fillset voorschakelt, gebruik dan een vuilvanger "ST" met
een filter-maaswijdte van ≥ 0,25 mm.
Opmerking!
De kwaliteit van het bijvulwater moet voldoen aan de geldende
voorschriften, b.v. de Duitse norm VDI 2035.
–
7.4.1.2
Toepassing in een huisinstallatie van een stadsverwarming
1
Huisstation stadsverwarming
2
Basisvat
3
Drukexpansievat "MAG"
4
Bijvuleenheid (door de klant te voorzien)
5
Besturingseenheid
WC
Bijvulleiding
PIS
Drukmeetomvormer
WV
Magneetklep voor de bijvulling
ST
Vuilvanger
EC
Ontgassingsleiding
•
•
LIS
Niveaumeting
Water van de stadsverwarming is bijzonder geschikt als bijvulwater.
•
De waterbehandeling kan worden weggelaten.
•
Gebruik een vuilvanger "ST" met een filter-maaswijdte van ≥ 0,25 mm voor
de bijvulling.
Opmerking!
Hiervoor is de toestemming van de leverancier van het water van de
stadsverwarming nodig.
Variomat 140 — 25.09.2020 - Rev. A
voor het gasrijke water vanuit de installatie.
voor het ontgaste water naar de installatie.
Als de vereiste kwaliteit niet wordt bereikt, dient u gebruik te
maken van Reflex Fillsoft voor de ontharding van het bijvulwater
uit het drinkwaternet.
voor het gasrijke water vanuit de installatie.
voor het ontgaste water naar de installatie.
