Apparatbeskrivning
Variomat VS 2-1/140 och VS2-2/140 erbjuder följande säkerhet:
•
Optimering av alla förlopp för tryckhållning, avgasning och påfyllning.
–
Ingen direkt insugning av luft tack vare kontroll av tryckhållningen
med automatisk eftermatning.
–
Inga cirkulationsproblem tack vare fria bubblor i kretsvattnet.
–
Reduktion av korrosionsskador tack vare syreborttagning från
påfyllnings- och eftermatningsvattnet.
4.2

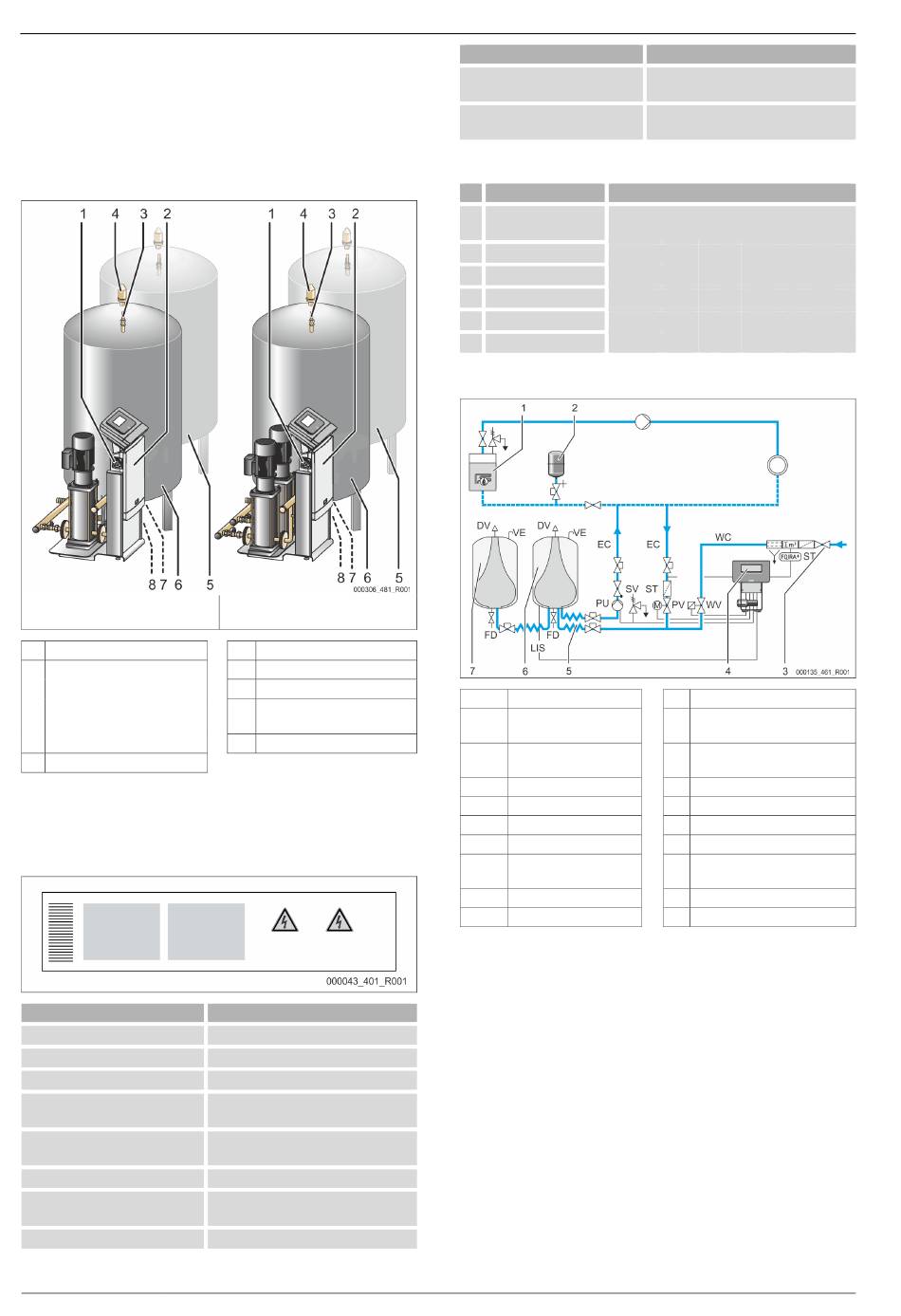

Översiktsframställning
Variomat med en pump (VS 1-1/140)
1
Huvudbrytare
2
Styrenhet
•
Anslutningsdel till
pump(ar)
•
Manöverdel för styrning
"Reflex Control Touch"
3
Expansionsböj "VE"
4.3
Identifikation
4.3.1
Typskylt
På typskylten finns uppgifter om tillverkare, tillverkningsår, tillverkningsnummer
samt tekniska data.
Text på typskylten
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature
/ flow temperature TS
Year built
min. operating pressure set up on
shop floor
at site
404 — Svenska
Variomat med två pumpar (VS 1-
2/140)
4
Avgasningsventil "DV"
5
Följekärl "VF"
6
Grundkärl "VF"
7
Påfyllnings- och tömningskran
"FD"
8
Nivåmätning "LIS"
Betydelse
Enhetsbeteckning
Serienummer
Minimalt/maximalt tillåtet tryck
Maximal temperatur vid kontinuerlig
drift
Minimal/maximal tillåten
temperatur/framledningstemperatur TS
Årsmodell
Fabriksinställt lägsta drifttryck
Inställt lägsta drifttryck
Variomat 140 — 25.09.2020 - Rev. A
Text på typskylten
max. pressure saftey valve
factory - aline
at site
4.3.2
Typnyckel
Nr
Styrenhetens
1
beteckning
2
Antal pumpar
Variomat VS 1- 1 VG 500 l, VF 500 l
3
Grundkärl "VG"
4
Nominell volym
5
Följekärl "VF"
6
Nominell volym
4.4
Funktion
1
Värmeanläggning
2
Tryckexpansionskärl
"MAG"
3
Reflex Fillset Impuls
4
Styrenhet
5
Hydrauliska tillopp
6
Luftutrymme baskärl
7
Luftutrymme efterkärl
ST
Smutsfälla
FQIRA+ Kontaktvattenmätare
WC
Eftermatningsledning
Expansionskärl
Ett baskärl och som tillval flera efterkärl kan anslutas. Ett membran skiljer kärlen i
ett luft- och ett vattenutrymme och förhindrar därmed att luftens syre tränger in
i expansionsvattnet. Luftutrymmet står i förbindelse med atmosfären via en
ledning "VE" . Baskärlet förbinds hydrauliskt flexibelt med styrenheten. Det
säkrar funktionen för nivåmätningen "LIS", som arbetar med en tryckmätdosa.
Styrenhet
Styrenheten innehåller hydrauliken och styrningen. Trycket registreras av
tryckgivaren "PIS", nivån av tryckmätdosan "LIS" och visas i styrningens display.
Tryckhållning
Då vattnet värms upp stiger trycket i anläggningens system. Då det tryck som
ställts in i styrningen överskrids öppnas överströmningsventilen "PV" och släpper
ut vatten ur anläggningen via expansionsledningen "EC" i baskärlet "VG". Trycket
i systemet faller igen. Då vattnet kyls ned faller trycket i anläggningens system.
Om det inställda trycket underskrids kopplas pumpen "PU" in och transporterar
vatten från baskärlet via expansionsledningen "EC" tillbaka in i anläggningen.
Trycket i anläggningens system stiger. Tryckhållningen garanteras genom
styrningen och stabiliseras ytterligare genom tryckexpansionskärlet "MAG".
Betydelse
Fabriksinställt aktiveringstryck för
säkerhetsventilen
Inställt aktiveringstryck för
säkerhetsventilen
Typnyckel (exempel)
1
2
3
4
5
6
WV Eftermatningsventil
PIS Tryckgivare
PV Överströmningsventil
(motorkulventil)
PU Pump (tryckhållning)
SV Säkerhetsventil
EC Expansionsledning
FD Påfyllnings- och tömningskran
LIS Tryckmätdosa för bestämning
av vattennivån
DV Avgasningsventil
VE Luftning och avluftning
