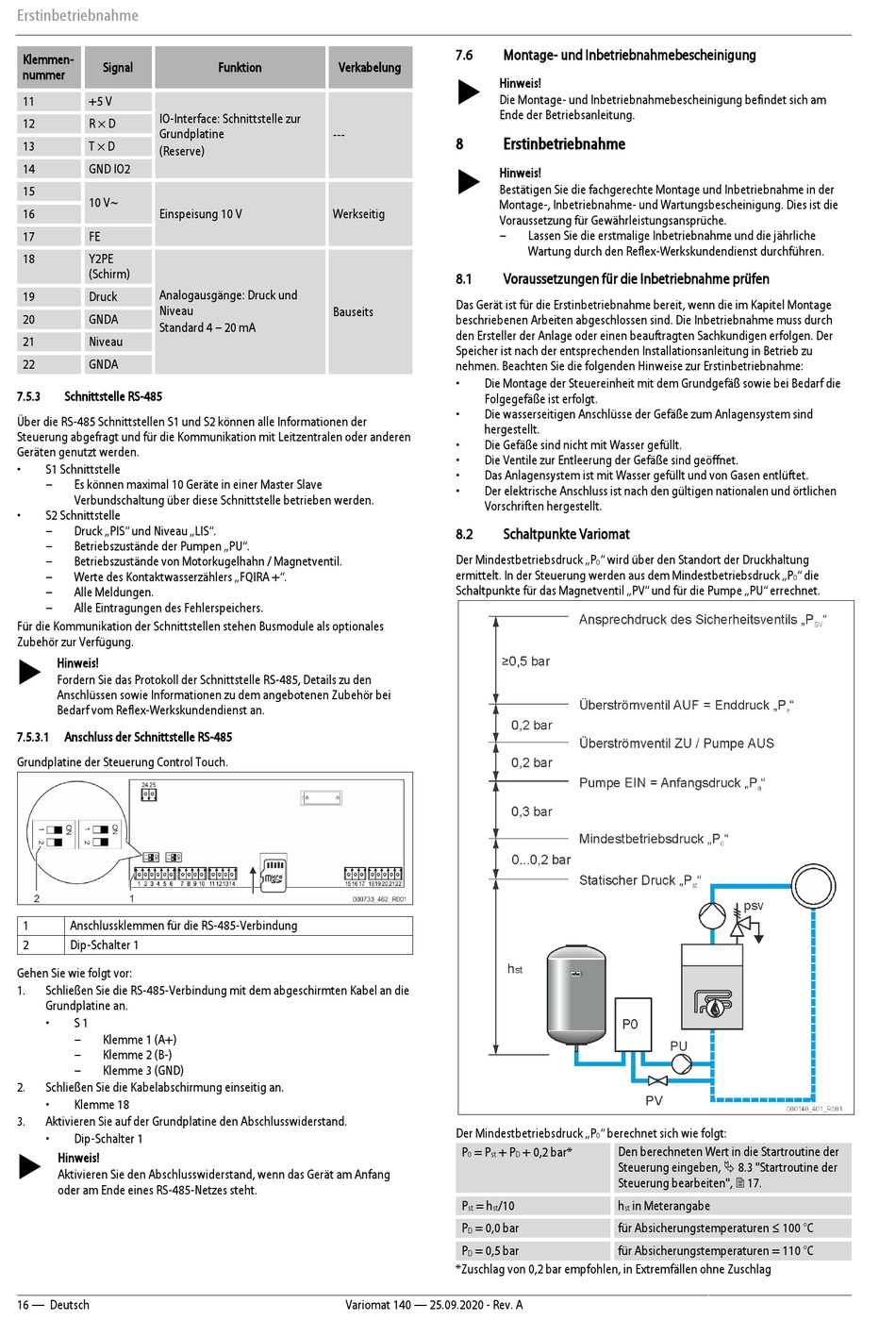

Erstinbetriebnahme
Klemmen-
Signal
nummer
11
+5 V
IO-Interface: Schnittstelle zur
12
R × D
Grundplatine
13
T × D
(Reserve)
14
GND IO2
15
10 V~
16
Einspeisung 10 V
17
FE
18
Y2PE
(Schirm)
Analogausgänge: Druck und
19
Druck
Niveau
20
GNDA
Standard 4 – 20 mA
21
Niveau
22
GNDA
7.5.3
Schnittstelle RS-485
Über die RS-485 Schnittstellen S1 und S2 können alle Informationen der
Steuerung abgefragt und für die Kommunikation mit Leitzentralen oder anderen
Geräten genutzt werden.
•
S1 Schnittstelle
–
Es können maximal 10 Geräte in einer Master Slave
Verbundschaltung über diese Schnittstelle betrieben werden.
•
S2 Schnittstelle
–
Druck „PIS" und Niveau „LIS".
–
Betriebszustände der Pumpen „PU".
–
Betriebszustände von Motorkugelhahn / Magnetventil.
–
Werte des Kontaktwasserzählers „FQIRA +".
–
Alle Meldungen.
–
Alle Eintragungen des Fehlerspeichers.
Für die Kommunikation der Schnittstellen stehen Busmodule als optionales
Zubehör zur Verfügung.
Hinweis!
Fordern Sie das Protokoll der Schnittstelle RS-485, Details zu den
Anschlüssen sowie Informationen zu dem angebotenen Zubehör bei
Bedarf vom Reflex-Werkskundendienst an.
7.5.3.1
Anschluss der Schnittstelle RS-485
Grundplatine der Steuerung Control Touch.
1
Anschlussklemmen für die RS-485-Verbindung
2
Dip-Schalter 1
Gehen Sie wie folgt vor:
1.
Schließen Sie die RS-485-Verbindung mit dem abgeschirmten Kabel an die
Grundplatine an.
•
S 1
–
Klemme 1 (A+)
–
Klemme 2 (B-)
–
Klemme 3 (GND)
2.
Schließen Sie die Kabelabschirmung einseitig an.
•
Klemme 18
3.
Aktivieren Sie auf der Grundplatine den Abschlusswiderstand.
•
Dip-Schalter 1
Hinweis!
Aktivieren Sie den Abschlusswiderstand, wenn das Gerät am Anfang
oder am Ende eines RS-485-Netzes steht.
16 — Deutsch
Funktion
Verkabelung
---
Werkseitig
Bauseits
Variomat 140 — 25.09.2020 - Rev. A
7.6
Montage- und Inbetriebnahmebescheinigung
Hinweis!
Die Montage- und Inbetriebnahmebescheinigung befindet sich am
Ende der Betriebsanleitung.
8
Erstinbetriebnahme
Hinweis!
Bestätigen Sie die fachgerechte Montage und Inbetriebnahme in der
Montage-, Inbetriebnahme- und Wartungsbescheinigung. Dies ist die
Voraussetzung für Gewährleistungsansprüche.
–
Lassen Sie die erstmalige Inbetriebnahme und die jährliche
Wartung durch den Reflex-Werkskundendienst durchführen.
8.1
Voraussetzungen für die Inbetriebnahme prüfen
Das Gerät ist für die Erstinbetriebnahme bereit, wenn die im Kapitel Montage
beschriebenen Arbeiten abgeschlossen sind. Die Inbetriebnahme muss durch
den Ersteller der Anlage oder einen beauftragten Sachkundigen erfolgen. Der
Speicher ist nach der entsprechenden Installationsanleitung in Betrieb zu
nehmen. Beachten Sie die folgenden Hinweise zur Erstinbetriebnahme:
•
Die Montage der Steuereinheit mit dem Grundgefäß sowie bei Bedarf die
Folgegefäße ist erfolgt.
•
Die wasserseitigen Anschlüsse der Gefäße zum Anlagensystem sind
hergestellt.
•
Die Gefäße sind nicht mit Wasser gefüllt.
•
Die Ventile zur Entleerung der Gefäße sind geöffnet.
•
Das Anlagensystem ist mit Wasser gefüllt und von Gasen entlüftet.
•
Der elektrische Anschluss ist nach den gültigen nationalen und örtlichen
Vorschriften hergestellt.
8.2
Schaltpunkte Variomat
Der Mindestbetriebsdruck „P
" wird über den Standort der Druckhaltung
0
ermittelt. In der Steuerung werden aus dem Mindestbetriebsdruck „P
Schaltpunkte für das Magnetventil „PV" und für die Pumpe „PU" errechnet.
Der Mindestbetriebsdruck „P
" berechnet sich wie folgt:
0
P
= P
+ P
+ 0,2 bar*
Den berechneten Wert in die Startroutine der
0
st
D
Steuerung eingeben, 8.3 "Startroutine der
Steuerung bearbeiten", 17.
P
= h
/10
h
st
st
st
P
= 0,0 bar
für Absicherungstemperaturen ≤ 100 °C
D
P
= 0,5 bar
für Absicherungstemperaturen = 110 °C
D
*Zuschlag von 0,2 bar empfohlen, in Extremfällen ohne Zuschlag
" die
0
in Meterangabe
