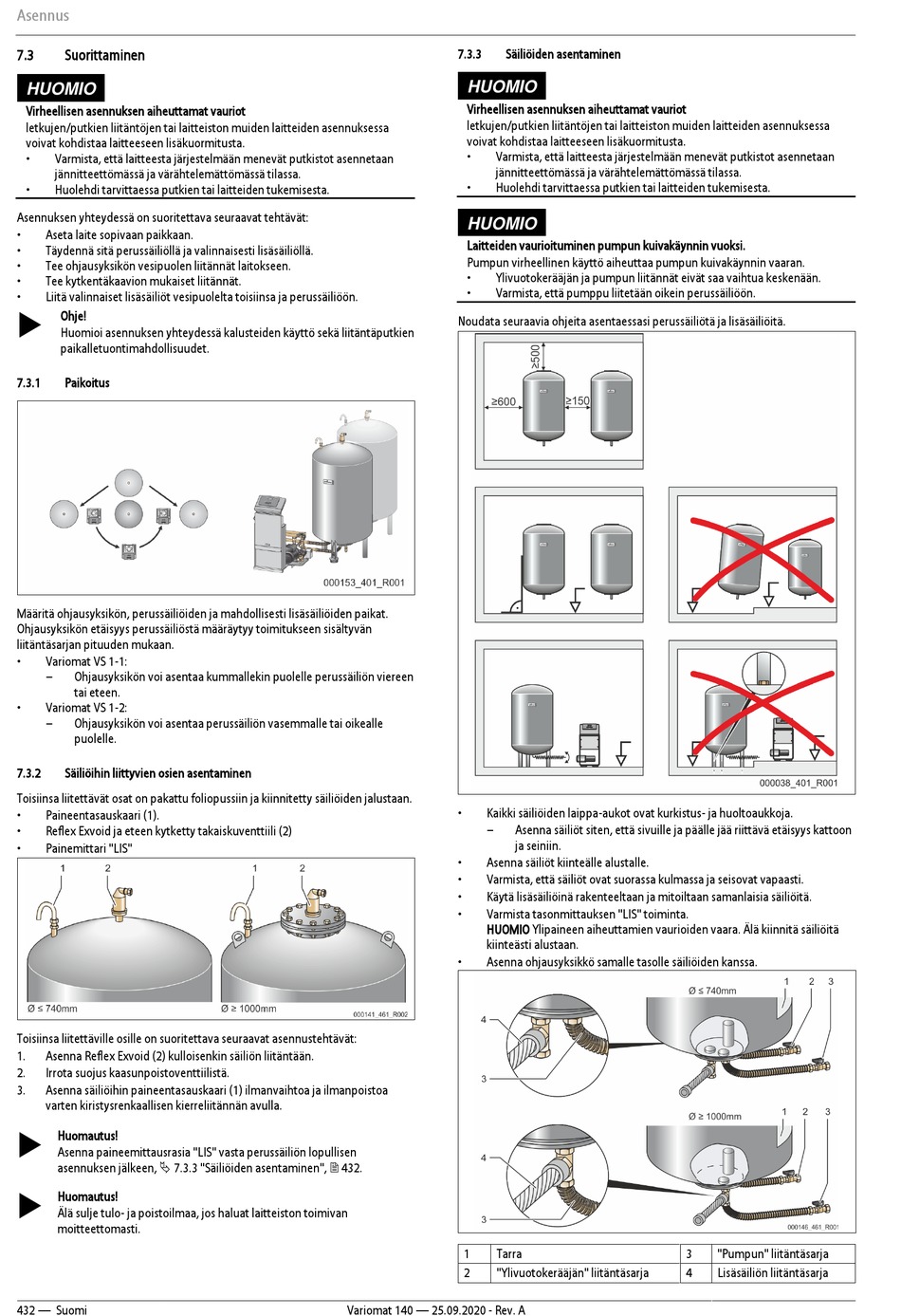

Asennus
7.3
Suorittaminen
HUOMIO
Virheellisen asennuksen aiheuttamat vauriot
letkujen/putkien liitäntöjen tai laitteiston muiden laitteiden asennuksessa
voivat kohdistaa laitteeseen lisäkuormitusta.
•
Varmista, että laitteesta järjestelmään menevät putkistot asennetaan
jännitteettömässä ja värähtelemättömässä tilassa.
•
Huolehdi tarvittaessa putkien tai laitteiden tukemisesta.
Asennuksen yhteydessä on suoritettava seuraavat tehtävät:
•
Aseta laite sopivaan paikkaan.
•
Täydennä sitä perussäiliöllä ja valinnaisesti lisäsäiliöllä.
•
Tee ohjausyksikön vesipuolen liitännät laitokseen.
•
Tee kytkentäkaavion mukaiset liitännät.
•
Liitä valinnaiset lisäsäiliöt vesipuolelta toisiinsa ja perussäiliöön.
Ohje!
Huomioi asennuksen yhteydessä kalusteiden käyttö sekä liitäntäputkien
paikalletuontimahdollisuudet.
7.3.1
Paikoitus
Määritä ohjausyksikön, perussäiliöiden ja mahdollisesti lisäsäiliöiden paikat.
Ohjausyksikön etäisyys perussäiliöstä määräytyy toimitukseen sisältyvän
liitäntäsarjan pituuden mukaan.
•
Variomat VS 1-1:
–
Ohjausyksikön voi asentaa kummallekin puolelle perussäiliön viereen
tai eteen.
•
Variomat VS 1-2:
–
Ohjausyksikön voi asentaa perussäiliön vasemmalle tai oikealle
puolelle.
7.3.2
Säiliöihin liittyvien osien asentaminen
Toisiinsa liitettävät osat on pakattu foliopussiin ja kiinnitetty säiliöiden jalustaan.
•
Paineentasauskaari (1).
•
Reflex Exvoid ja eteen kytketty takaiskuventtiili (2)
•
Painemittari "LIS"
Toisiinsa liitettäville osille on suoritettava seuraavat asennustehtävät:
1.
Asenna Reflex Exvoid (2) kulloisenkin säiliön liitäntään.
2.
Irrota suojus kaasunpoistoventtiilistä.
3.
Asenna säiliöihin paineentasauskaari (1) ilmanvaihtoa ja ilmanpoistoa
varten kiristysrenkaallisen kierreliitännän avulla.
Huomautus!
Asenna paineemittausrasia "LIS" vasta perussäiliön lopullisen
asennuksen jälkeen, 7.3.3 "Säiliöiden asentaminen", 432.
Huomautus!
Älä sulje tulo- ja poistoilmaa, jos haluat laitteiston toimivan
moitteettomasti.
432 — Suomi
7.3.3
Säiliöiden asentaminen
HUOMIO
Virheellisen asennuksen aiheuttamat vauriot
letkujen/putkien liitäntöjen tai laitteiston muiden laitteiden asennuksessa
voivat kohdistaa laitteeseen lisäkuormitusta.
•
Varmista, että laitteesta järjestelmään menevät putkistot asennetaan
jännitteettömässä ja värähtelemättömässä tilassa.
•
Huolehdi tarvittaessa putkien tai laitteiden tukemisesta.
HUOMIO
Laitteiden vaurioituminen pumpun kuivakäynnin vuoksi.
Pumpun virheellinen käyttö aiheuttaa pumpun kuivakäynnin vaaran.
•
Ylivuotokerääjän ja pumpun liitännät eivät saa vaihtua keskenään.
•
Varmista, että pumppu liitetään oikein perussäiliöön.
Noudata seuraavia ohjeita asentaessasi perussäiliötä ja lisäsäiliöitä.
•
Kaikki säiliöiden laippa-aukot ovat kurkistus- ja huoltoaukkoja.
–
Asenna säiliöt siten, että sivuille ja päälle jää riittävä etäisyys kattoon
ja seiniin.
•
Asenna säiliöt kiinteälle alustalle.
•
Varmista, että säiliöt ovat suorassa kulmassa ja seisovat vapaasti.
•
Käytä lisäsäiliöinä rakenteeltaan ja mitoiltaan samanlaisia säiliöitä.
•
Varmista tasonmittauksen "LIS" toiminta.
HUOMIO Ylipaineen aiheuttamien vaurioiden vaara. Älä kiinnitä säiliöitä
kiinteästi alustaan.
•
Asenna ohjausyksikkö samalle tasolle säiliöiden kanssa.
1
Tarra
2
"Ylivuotokerääjän" liitäntäsarja
Variomat 140 — 25.09.2020 - Rev. A
3
"Pumpun" liitäntäsarja
4
Lisäsäiliön liitäntäsarja
