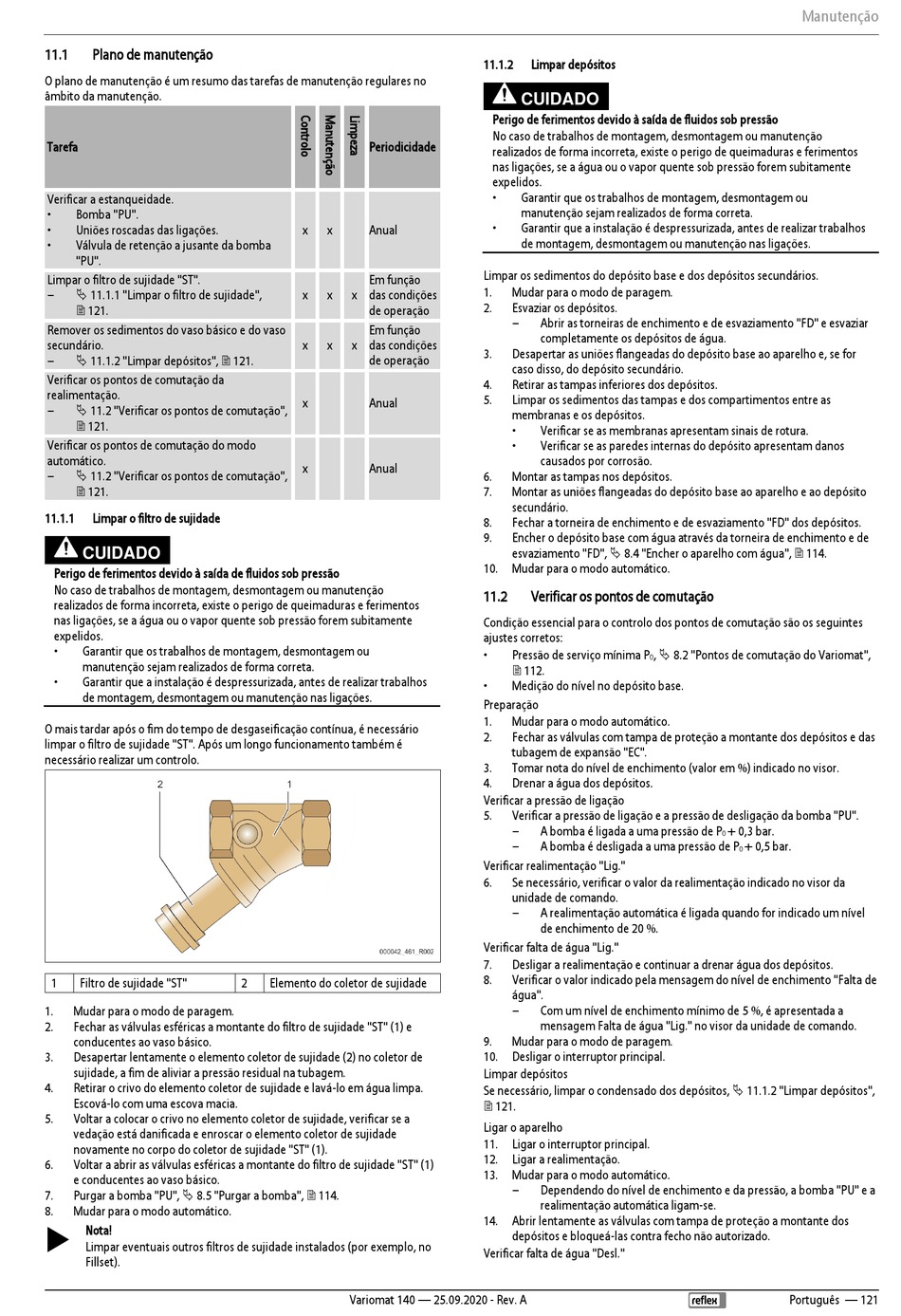

11.1
Plano de manutenção
O plano de manutenção é um resumo das tarefas de manutenção regulares no
âmbito da manutenção.
Tarefa
Verificar a estanqueidade.
•
Bomba "PU".
•
Uniões roscadas das ligações.
•
Válvula de retenção a jusante da bomba
"PU".
Limpar o filtro de sujidade "ST".
–
11.1.1 "Limpar o filtro de sujidade",
121.
Remover os sedimentos do vaso básico e do vaso
secundário.
–
11.1.2 "Limpar depósitos", 121.
Verificar os pontos de comutação da
realimentação.
–
11.2 "Verificar os pontos de comutação",
121.
Verificar os pontos de comutação do modo
automático.
–
11.2 "Verificar os pontos de comutação",
121.
11.1.1
Limpar o filtro de sujidade
CUIDADO
Perigo de ferimentos devido à saída de fluidos sob pressão
No caso de trabalhos de montagem, desmontagem ou manutenção
realizados de forma incorreta, existe o perigo de queimaduras e ferimentos
nas ligações, se a água ou o vapor quente sob pressão forem subitamente
expelidos.
•
Garantir que os trabalhos de montagem, desmontagem ou
manutenção sejam realizados de forma correta.
•
Garantir que a instalação é despressurizada, antes de realizar trabalhos
de montagem, desmontagem ou manutenção nas ligações.
O mais tardar após o fim do tempo de desgaseificação contínua, é necessário
limpar o filtro de sujidade "ST". Após um longo funcionamento também é
necessário realizar um controlo.
1
Filtro de sujidade "ST"
1.
Mudar para o modo de paragem.
2.
Fechar as válvulas esféricas a montante do filtro de sujidade "ST" (1) e
conducentes ao vaso básico.
3.
Desapertar lentamente o elemento coletor de sujidade (2) no coletor de
sujidade, a fim de aliviar a pressão residual na tubagem.
4.
Retirar o crivo do elemento coletor de sujidade e lavá-lo em água limpa.
Escová-lo com uma escova macia.
5.
Voltar a colocar o crivo no elemento coletor de sujidade, verificar se a
vedação está danificada e enroscar o elemento coletor de sujidade
novamente no corpo do coletor de sujidade "ST" (1).
6.
Voltar a abrir as válvulas esféricas a montante do filtro de sujidade "ST" (1)
e conducentes ao vaso básico.
7.
Purgar a bomba "PU", 8.5 "Purgar a bomba", 114.
8.
Mudar para o modo automático.
Nota!
Limpar eventuais outros filtros de sujidade instalados (por exemplo, no
Fillset).
Periodicidade
x
x
Anual
Em função
x
x
x
das condições
de operação
Em função
x
x
x
das condições
de operação
x
Anual
x
Anual
2
Elemento do coletor de sujidade
Variomat 140 — 25.09.2020 - Rev. A
11.1.2
Limpar depósitos
CUIDADO
Perigo de ferimentos devido à saída de fluidos sob pressão
No caso de trabalhos de montagem, desmontagem ou manutenção
realizados de forma incorreta, existe o perigo de queimaduras e ferimentos
nas ligações, se a água ou o vapor quente sob pressão forem subitamente
expelidos.
•
Garantir que os trabalhos de montagem, desmontagem ou
manutenção sejam realizados de forma correta.
•
Garantir que a instalação é despressurizada, antes de realizar trabalhos
de montagem, desmontagem ou manutenção nas ligações.
Limpar os sedimentos do depósito base e dos depósitos secundários.
1.
Mudar para o modo de paragem.
2.
Esvaziar os depósitos.
–
Abrir as torneiras de enchimento e de esvaziamento "FD" e esvaziar
completamente os depósitos de água.
3.
Desapertar as uniões flangeadas do depósito base ao aparelho e, se for
caso disso, do depósito secundário.
4.
Retirar as tampas inferiores dos depósitos.
5.
Limpar os sedimentos das tampas e dos compartimentos entre as
membranas e os depósitos.
•
Verificar se as membranas apresentam sinais de rotura.
•
Verificar se as paredes internas do depósito apresentam danos
causados por corrosão.
6.
Montar as tampas nos depósitos.
7.
Montar as uniões flangeadas do depósito base ao aparelho e ao depósito
secundário.
8.
Fechar a torneira de enchimento e de esvaziamento "FD" dos depósitos.
9.
Encher o depósito base com água através da torneira de enchimento e de
esvaziamento "FD", 8.4 "Encher o aparelho com água", 114.
10. Mudar para o modo automático.
11.2
Verificar os pontos de comutação
Condição essencial para o controlo dos pontos de comutação são os seguintes
ajustes corretos:
•
Pressão de serviço mínima P
, 8.2 "Pontos de comutação do Variomat",
0
112.
•
Medição do nível no depósito base.
Preparação
1.
Mudar para o modo automático.
2.
Fechar as válvulas com tampa de proteção a montante dos depósitos e das
tubagem de expansão "EC".
3.
Tomar nota do nível de enchimento (valor em %) indicado no visor.
4.
Drenar a água dos depósitos.
Verificar a pressão de ligação
5.
Verificar a pressão de ligação e a pressão de desligação da bomba "PU".
–
A bomba é ligada a uma pressão de P
–
A bomba é desligada a uma pressão de P
Verificar realimentação "Lig."
6.
Se necessário, verificar o valor da realimentação indicado no visor da
unidade de comando.
–
A realimentação automática é ligada quando for indicado um nível
de enchimento de 20 %.
Verificar falta de água "Lig."
7.
Desligar a realimentação e continuar a drenar água dos depósitos.
8.
Verificar o valor indicado pela mensagem do nível de enchimento "Falta de
água".
–
Com um nível de enchimento mínimo de 5 %, é apresentada a
mensagem Falta de água "Lig." no visor da unidade de comando.
9.
Mudar para o modo de paragem.
10. Desligar o interruptor principal.
Limpar depósitos
Se necessário, limpar o condensado dos depósitos, 11.1.2 "Limpar depósitos",
121.
Ligar o aparelho
11. Ligar o interruptor principal.
12. Ligar a realimentação.
13. Mudar para o modo automático.
–
Dependendo do nível de enchimento e da pressão, a bomba "PU" e a
realimentação automática ligam-se.
14. Abrir lentamente as válvulas com tampa de proteção a montante dos
depósitos e bloqueá-las contra fecho não autorizado.
Verificar falta de água "Desl."
Manutenção
+ 0,3 bar.
0
+ 0,5 bar.
0
Português — 121
