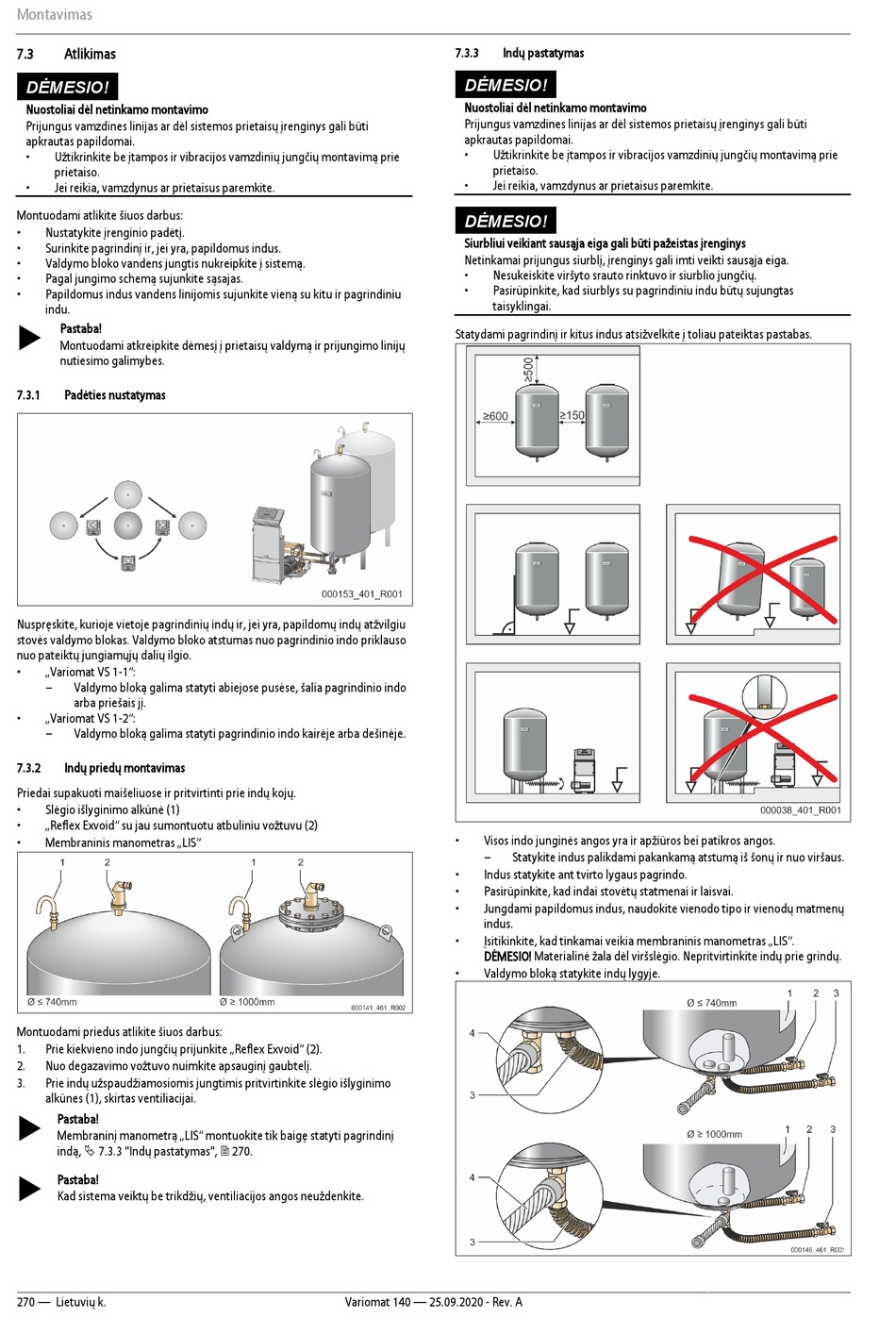

Montavimas
7.3
Atlikimas
DĖMESIO!
Nuostoliai dėl netinkamo montavimo
Prijungus vamzdines linijas ar dėl sistemos prietaisų įrenginys gali būti
apkrautas papildomai.
•
Užtikrinkite be įtampos ir vibracijos vamzdinių jungčių montavimą prie
prietaiso.
•
Jei reikia, vamzdynus ar prietaisus paremkite.
Montuodami atlikite šiuos darbus:
•
Nustatykite įrenginio padėtį.
•
Surinkite pagrindinį ir, jei yra, papildomus indus.
•
Valdymo bloko vandens jungtis nukreipkite į sistemą.
•
Pagal jungimo schemą sujunkite sąsajas.
•
Papildomus indus vandens linijomis sujunkite vieną su kitu ir pagrindiniu
indu.
Pastaba!
Montuodami atkreipkite dėmesį į prietaisų valdymą ir prijungimo linijų
nutiesimo galimybes.
7.3.1
Padėties nustatymas
Nuspręskite, kurioje vietoje pagrindinių indų ir, jei yra, papildomų indų atžvilgiu
stovės valdymo blokas. Valdymo bloko atstumas nuo pagrindinio indo priklauso
nuo pateiktų jungiamųjų dalių ilgio.
•
„Variomat VS 1-1":
–
Valdymo bloką galima statyti abiejose pusėse, šalia pagrindinio indo
arba priešais jį.
•
„Variomat VS 1-2":
–
Valdymo bloką galima statyti pagrindinio indo kairėje arba dešinėje.
7.3.2
Indų priedų montavimas
Priedai supakuoti maišeliuose ir pritvirtinti prie indų kojų.
•
Slėgio išlyginimo alkūnė (1)
•
„Reflex Exvoid" su jau sumontuotu atbuliniu vožtuvu (2)
•
Membraninis manometras „LIS"
Montuodami priedus atlikite šiuos darbus:
1.
Prie kiekvieno indo jungčių prijunkite „Reflex Exvoid" (2).
2.
Nuo degazavimo vožtuvo nuimkite apsauginį gaubtelį.
3.
Prie indų užspaudžiamosiomis jungtimis pritvirtinkite slėgio išlyginimo
alkūnes (1), skirtas ventiliacijai.
Pastaba!
Membraninį manometrą „LIS" montuokite tik baigę statyti pagrindinį
indą, 7.3.3 "Indų pastatymas", 270.
Pastaba!
Kad sistema veiktų be trikdžių, ventiliacijos angos neuždenkite.
270 — Lietuvių k.
7.3.3
Indų pastatymas
DĖMESIO!
Nuostoliai dėl netinkamo montavimo
Prijungus vamzdines linijas ar dėl sistemos prietaisų įrenginys gali būti
apkrautas papildomai.
•
Užtikrinkite be įtampos ir vibracijos vamzdinių jungčių montavimą prie
prietaiso.
•
Jei reikia, vamzdynus ar prietaisus paremkite.
DĖMESIO!
Siurbliui veikiant sausąja eiga gali būti pažeistas įrenginys
Netinkamai prijungus siurblį, įrenginys gali imti veikti sausąja eiga.
•
Nesukeiskite viršyto srauto rinktuvo ir siurblio jungčių.
•
Pasirūpinkite, kad siurblys su pagrindiniu indu būtų sujungtas
taisyklingai.
Statydami pagrindinį ir kitus indus atsižvelkite į toliau pateiktas pastabas.
•
Visos indo junginės angos yra ir apžiūros bei patikros angos.
–
Statykite indus palikdami pakankamą atstumą iš šonų ir nuo viršaus.
•
Indus statykite ant tvirto lygaus pagrindo.
•
Pasirūpinkite, kad indai stovėtų statmenai ir laisvai.
•
Jungdami papildomus indus, naudokite vienodo tipo ir vienodų matmenų
indus.
•
Įsitikinkite, kad tinkamai veikia membraninis manometras „LIS".
DĖMESIO! Materialinė žala dėl viršslėgio. Nepritvirtinkite indų prie grindų.
•
Valdymo bloką statykite indų lygyje.
Variomat 140 — 25.09.2020 - Rev. A
