Opis aparata
Variomat VS 2-1/140 in VS2-2/140 ima naslednje varnostne funkcije:
•
Optimiranje vseh potekov za vzdrževanje tlaka, razplinjanje in napajanje.
–
Zrak se vsesava posredno in ne direktno pri nadziranju vzdrževanja
tlaka z avtomatskim napajanjem.
–
Preprečeni so cirkulacijski problemi zaradi prostih mehurčkov v vodi
v obtoku.
–
Vodi, ki se dočrpava, se odvzema kisik, kar zmanjšuje korozijo in
zaradi tega nastalo škodo.
4.2

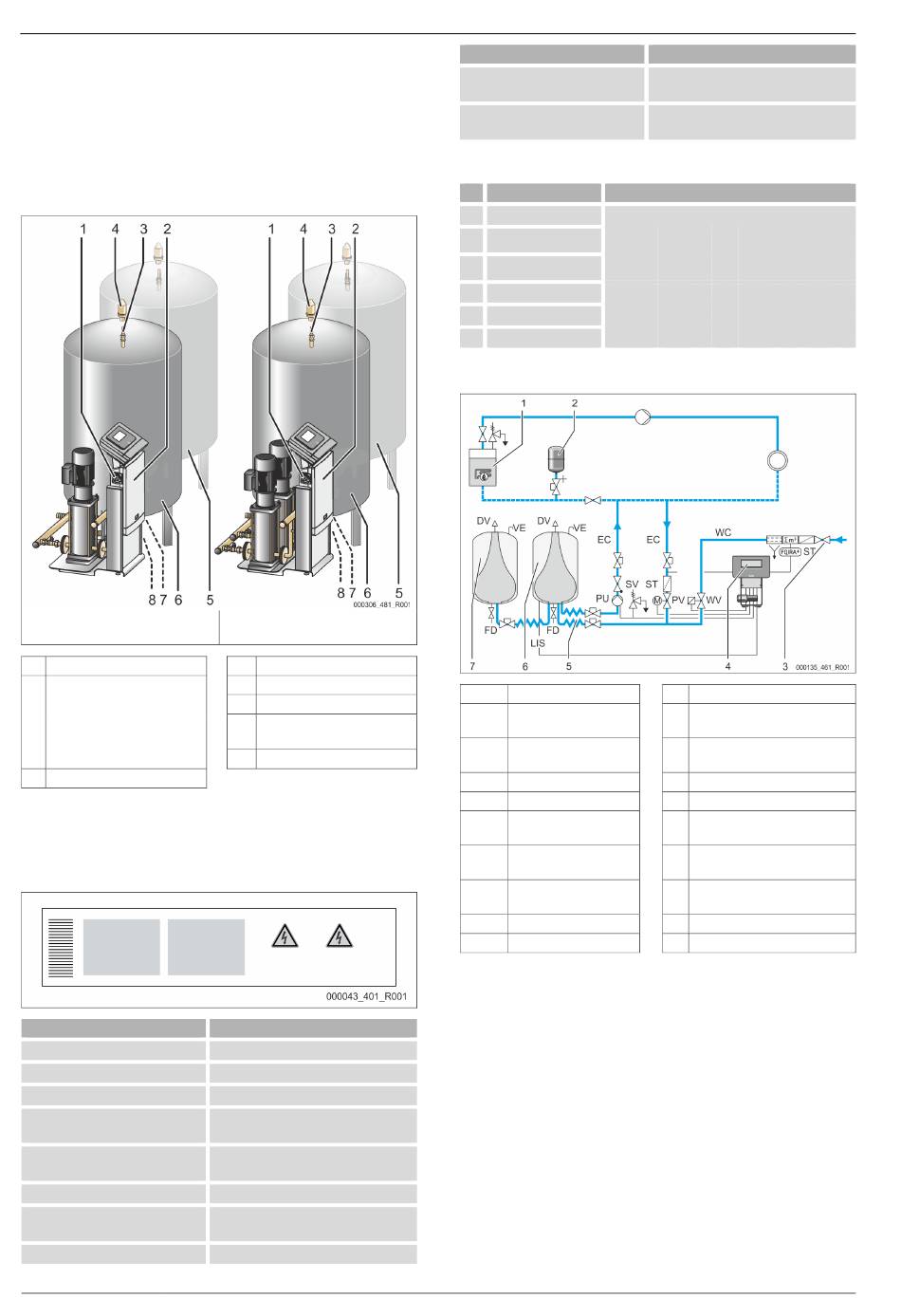

Pregledni prikaz
Variomat s črpalko (VS 1-1/140)
1
Glavno stikalo
2
Krmilna enota
•
Priključni del za
črpalko(e)
•
Upravljalni del za krmilje
„Reflex Control Touch"
3
Izenačevalno koleno „VE"
4.3
Identifikacija
4.3.1
Tipska tablica
Na tipski tablici odčitajte podatke o proizvajalcu, leto izdelave, proizvodno
številko ter tehnične podatke.
Navedbe na tipski tablici
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature
/ flow temperature TS
Year built
min. operating pressure set up on
shop floor
at site
172 — Slovenščina
Variomat z dvema črpalkama (VS 1-
2/140)
4
Razplinjalni ventil „DV"
5
Dodatna posoda „VF"
6
Osnovna posoda „VF"
Pipa za polnjenje in praznjenje
7
„FD"
8
Meritev nivoja „LIS"
Pomen
Oznaka naprave
Serijska številka
Minimalni/maksimalni dopustni tlak
Maksimalna temperatura trajnega
obratovanja
Minimalna/maksimalna dopustna
temperatura/temperatura vtoka TS
Leto izdelave
Tovarniško nastavljen minimalni
obratovalni tlak
Nastavljen minimalni obratovalni tlak
Variomat 140 — 25.09.2020 - Rev. A
Navedbe na tipski tablici
max. pressure saftey valve
factory - aline
at site
4.3.2
Tipski ključi
Št.
1
Oznaka krmilne enote
2
Število črpalk
Variomat VS 1- 1 VG 500 l, VF 500 l
3
Osnovna posoda „VG"
4
Nazivni volumen
5
Dodatna posoda „VF"
6
Nazivni volumen
4.4
Delovanje
1
Grelna naprava
2
Tlačna raztezna posoda
„MAG"
3
Reflex Fillset Impuls
4
Krmilna enota
5
Hidravlični dotoki
6
Prostor za zrak v osnovni
posodi
7
Prostor za zrak v dodatni
posodi
ST
Prestreznik nesnage
FQIRA+ Kontaktni vodni števec
WC
Napajalni vod za vodo
Raztezna posoda
Priključiti je mogoče osnovno posodo in opcijsko še več dodatnih posod „VF".
Membrana ločuje posode v prostor za zrak in prostor za vodo in tako preprečuje
vdiranje kisika iz zraka v raztezno posodo. Zračni vod je z vodom „VE" povezan z
atmosfero. Osnovna posoda je s krmilno enoto hidravlično prilagodljivo
povezana. To omogoča merjenje nivoja „LIS", ki se izvaja s tlačnim merilnikom.
Krmilna enota
Krmilna enota vsebuje hidravliko in krmilje. Tlačni senzor „PIS" registrira tlak,
tlačni merilnik „LIS" pa nivo, oba pa se prikažeta na zaslonu krmilja.
Vzdrževanje tlaka
Če se voda segreje, naraste zračni tlak v sistemu naprave. Pri prekoračitvi tlaka,
nastavljenega v krmilju se odpre prelivni ventil „PV", ki spusti vodo iz naprave
skozi raztezni vod „EC" v osnovno posodo. Tlak v sistemu spet pade. Če se voda
ohladi, se tlak v sistemu naprav zniža. Pri znižanju tlaka na vrednost, nižjo od
nastavljene vrednosti tlaka, se vklopi črpalka „PU" in črpa vodo iz osnovne
posode skozi raztezni vod „EC" nazaj v napravo. Vodni tlak v sistemu naprav spet
narašča. Krmilje zagotavlja vzdrževanje tlaka in z tlačno raztezno posodo „MAG"
dodatno stabilizacijo.
Pomen
Tovarniško nastavljen vklopni tlak
varnostnega ventila
Nastavljen vklopni tlak varnostnega
ventila
Tipski ključ (primer)
1
2
3
4
5
6
WV Ventil za napajanje
PIS Tlačni senzor
PV Prelivni ventil (motorna
krogelna pipa)
PU Črpalka (za vzdrževanje tlaka)
SV Varnostni ventil
EC Raztezni vod
FD Pipa za polnjenje in praznjenje
LIS Tlačni merilnik za določevanje
nivoja vode
DV Razplinjalni ventil
VE Prezračevanje in odzračevanje
