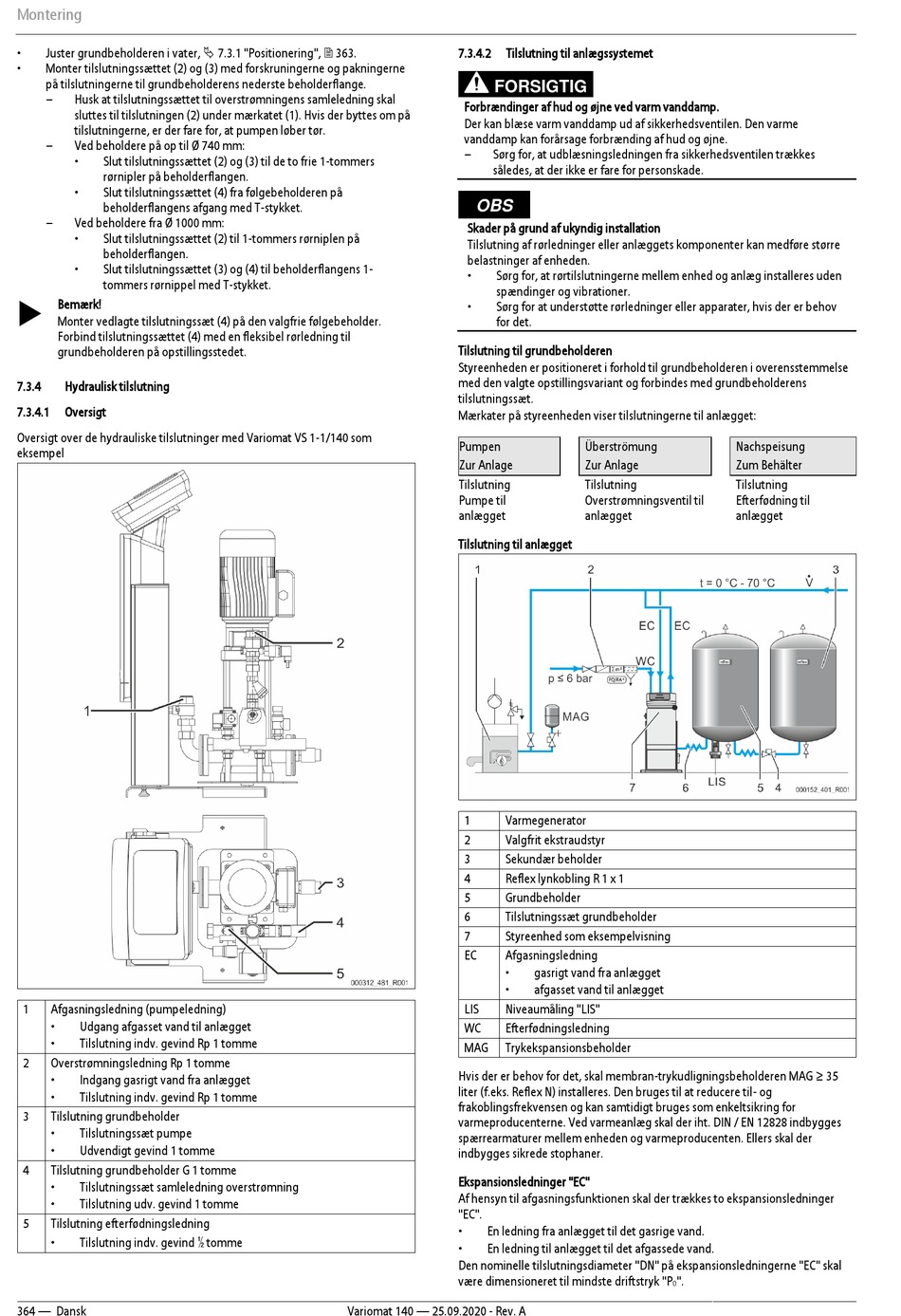

Montering
• Juster grundbeholderen i vater,  7.3.1 "Positionering",  363.
• Monter tilslutningssættet (2) og (3) med forskruningerne og pakningerne
på tilslutningerne til grundbeholderens nederste beholderflange.
– Husk at tilslutningssættet til overstrømningens samleledning skal
sluttes til tilslutningen (2) under mærkatet (1). Hvis der byttes om på
tilslutningerne, er der fare for, at pumpen løber tør.
– Ved beholdere på op til Ø 740 mm:
• Slut tilslutningssættet (2) og (3) til de to frie 1-tommers
rørnipler på beholderflangen.
• Slut tilslutningssættet (4) fra følgebeholderen på
beholderflangens afgang med T-stykket.
– Ved beholdere fra Ø 1000 mm:
• Slut tilslutningssættet (2) til 1-tommers rørniplen på
beholderflangen.
• Slut tilslutningssættet (3) og (4) til beholderflangens 1-
tommers rørnippel med T-stykket.
 Bemærk!
Monter vedlagte tilslutningssæt (4) på den valgfrie følgebeholder.
Forbind tilslutningssættet (4) med en fleksibel rørledning til
grundbeholderen på opstillingsstedet.
7.3.4 Hydraulisk tilslutning
7.3.4.1 Oversigt
Oversigt over de hydrauliske tilslutninger med Variomat VS 1-1/140 som
eksempel
1 Afgasningsledning (pumpeledning)
• Udgang afgasset vand til anlægget
• Tilslutning indv. gevind Rp 1 tomme
2 Overstrømningsledning Rp 1 tomme
• Indgang gasrigt vand fra anlægget
• Tilslutning indv. gevind Rp 1 tomme
3 Tilslutning grundbeholder
• Tilslutningssæt pumpe
• Udvendigt gevind 1 tomme
4 Tilslutning grundbeholder G 1 tomme
• Tilslutningssæt samleledning overstrømning
• Tilslutning udv. gevind 1 tomme
5 Tilslutning efterfødningsledning
• Tilslutning indv. gevind ½ tomme
364 — Dansk
7.3.4.2 Tilslutning til anlægssystemet
FORSIGTIG
Forbrændinger af hud og øjne ved varm vanddamp.
Der kan blæse varm vanddamp ud af sikkerhedsventilen. Den varme
vanddamp kan forårsage forbrænding af hud og øjne.
– Sørg for, at udblæsningsledningen fra sikkerhedsventilen trækkes
således, at der ikke er fare for personskade.
OBS
Skader på grund af ukyndig installation
Tilslutning af rørledninger eller anlæggets komponenter kan medføre større
belastninger af enheden.
• Sørg for, at rørtilslutningerne mellem enhed og anlæg installeres uden
spændinger og vibrationer.
• Sørg for at understøtte rørledninger eller apparater, hvis der er behov
for det.
Tilslutning til grundbeholderen
Styreenheden er positioneret i forhold til grundbeholderen i overensstemmelse
med den valgte opstillingsvariant og forbindes med grundbeholderens
tilslutningssæt.
Mærkater på styreenheden viser tilslutningerne til anlægget:
Pumpen
Zur Anlage
Tilslutning
Pumpe til
anlægget
Tilslutning til anlægget
1 Varmegenerator
2 Valgfrit ekstraudstyr
3 Sekundær beholder
4 Reflex lynkobling R 1 x 1
5 Grundbeholder
6 Tilslutningssæt grundbeholder
7 Styreenhed som eksempelvisning
EC Afgasningsledning
•
•
LIS Niveaumåling "LIS"
WC Efterfødningsledning
MAG Trykekspansionsbeholder
Hvis der er behov for det, skal membran-trykudligningsbeholderen MAG ≥ 35
liter (f.eks. Reflex N) installeres. Den bruges til at reducere til- og
frakoblingsfrekvensen og kan samtidigt bruges som enkeltsikring for
varmeproducenterne. Ved varmeanlæg skal der iht. DIN / EN 12828 indbygges
spærrearmaturer mellem enheden og varmeproducenten. Ellers skal der
indbygges sikrede stophaner.
Ekspansionsledninger "EC"
Af hensyn til afgasningsfunktionen skal der trækkes to ekspansionsledninger
"EC".
• En ledning fra anlægget til det gasrige vand.
• En ledning til anlægget til det afgassede vand.
Den nominelle tilslutningsdiameter "DN" på ekspansionsledningerne "EC" skal
være dimensioneret til mindste driftstryk "P
