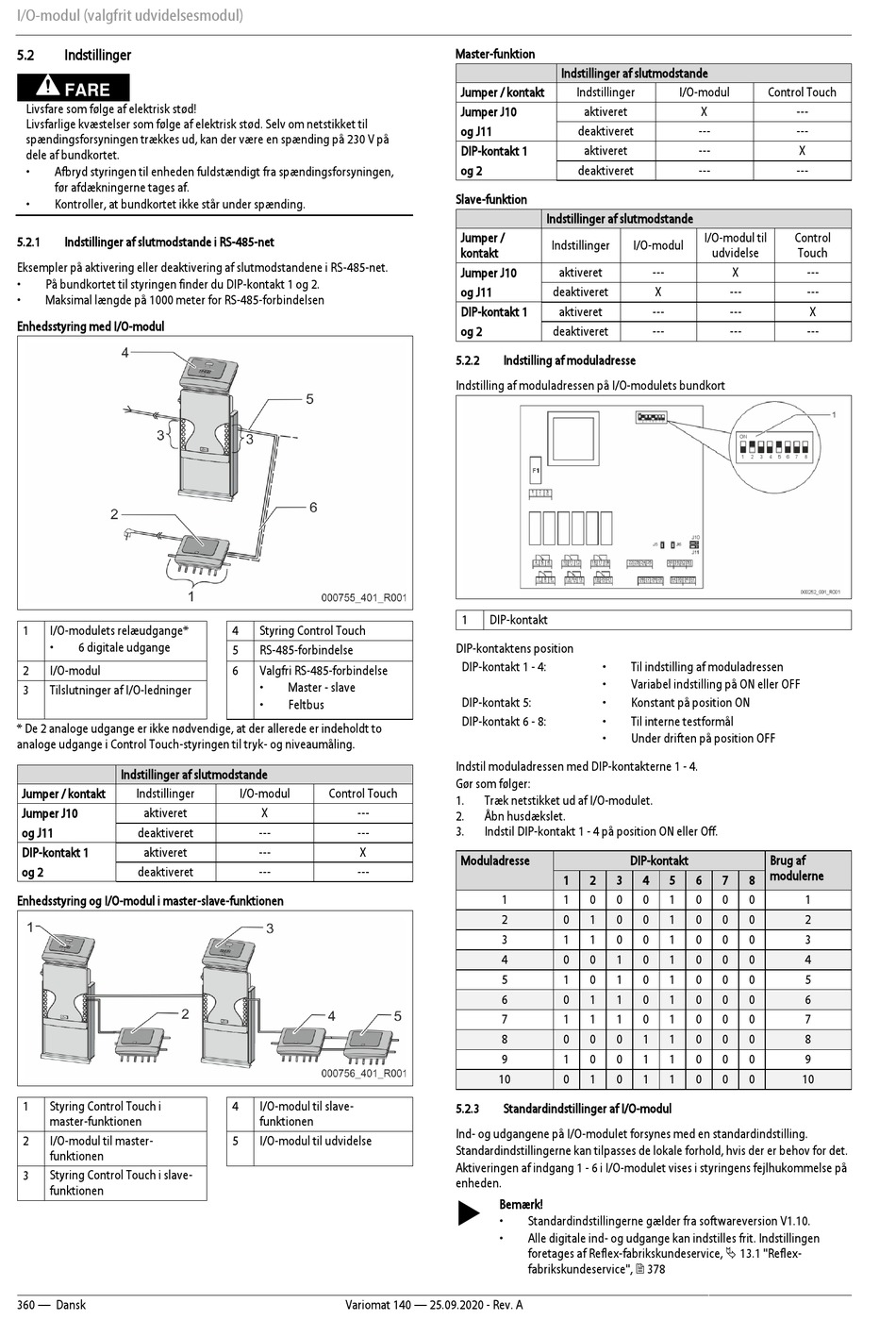

I/O-modul (valgfrit udvidelsesmodul)
5.2
Indstillinger
FARE
Livsfare som følge af elektrisk stød!
Livsfarlige kvæstelser som følge af elektrisk stød. Selv om netstikket til
spændingsforsyningen trækkes ud, kan der være en spænding på 230 V på
dele af bundkortet.
•
Afbryd styringen til enheden fuldstændigt fra spændingsforsyningen,
før afdækningerne tages af.
•
Kontroller, at bundkortet ikke står under spænding.
5.2.1
Indstillinger af slutmodstande i RS-485-net
Eksempler på aktivering eller deaktivering af slutmodstandene i RS-485-net.
•
På bundkortet til styringen finder du DIP-kontakt 1 og 2.
•
Maksimal længde på 1000 meter for RS-485-forbindelsen
Enhedsstyring med I/O-modul
1
I/O-modulets relæudgange*
•
6 digitale udgange
2
I/O-modul
3
Tilslutninger af I/O-ledninger
* De 2 analoge udgange er ikke nødvendige, at der allerede er indeholdt to
analoge udgange i Control Touch-styringen til tryk- og niveaumåling.
Indstillinger af slutmodstande
Jumper / kontakt
Indstillinger
Jumper J10
aktiveret
og J11
deaktiveret
DIP-kontakt 1
aktiveret
og 2
deaktiveret
Enhedsstyring og I/O-modul i master-slave-funktionen
1
Styring Control Touch i
master-funktionen
2
I/O-modul til master-
funktionen
3
Styring Control Touch i slave-
funktionen
360 — Dansk
4
Styring Control Touch
5
RS-485-forbindelse
6
Valgfri RS-485-forbindelse
•
Master - slave
•
Feltbus
I/O-modul
Control Touch
X
---
---
---
---
X
---
---
4
I/O-modul til slave-
funktionen
5
I/O-modul til udvidelse
Variomat 140 — 25.09.2020 - Rev. A
Master-funktion
Indstillinger af slutmodstande
Jumper / kontakt
Indstillinger
Jumper J10
aktiveret
og J11
deaktiveret
DIP-kontakt 1
aktiveret
og 2
deaktiveret
Slave-funktion
Indstillinger af slutmodstande
Jumper /
Indstillinger
kontakt
Jumper J10
aktiveret
og J11
deaktiveret
DIP-kontakt 1
aktiveret
og 2
deaktiveret
5.2.2
Indstilling af moduladresse
Indstilling af moduladressen på I/O-modulets bundkort
1
DIP-kontakt
DIP-kontaktens position
DIP-kontakt 1 - 4:
•
•
DIP-kontakt 5:
•
DIP-kontakt 6 - 8:
•
•
Indstil moduladressen med DIP-kontakterne 1 - 4.
Gør som følger:
1.
Træk netstikket ud af I/O-modulet.
2.
Åbn husdækslet.
3.
Indstil DIP-kontakt 1 - 4 på position ON eller Off.
Moduladresse
1
2
3
1
1
0
0
2
0
1
0
3
1
1
0
4
0
0
1
5
1
0
1
6
0
1
1
7
1
1
1
8
0
0
0
9
1
0
0
10
0
1
0
5.2.3
Standardindstillinger af I/O-modul
Ind- og udgangene på I/O-modulet forsynes med en standardindstilling.
Standardindstillingerne kan tilpasses de lokale forhold, hvis der er behov for det.
Aktiveringen af indgang 1 - 6 i I/O-modulet vises i styringens fejlhukommelse på
enheden.
Bemærk!
•
Standardindstillingerne gælder fra softwareversion V1.10.
•
Alle digitale ind- og udgange kan indstilles frit. Indstillingen
foretages af Reflex-fabrikskundeservice, 13.1 "Reflex-
fabrikskundeservice", 378
I/O-modul
Control Touch
X
---
---
---
---
X
---
---
I/O-modul til
Control
I/O-modul
udvidelse
Touch
---
X
X
---
---
---
---
---
Til indstilling af moduladressen
Variabel indstilling på ON eller OFF
Konstant på position ON
Til interne testformål
Under driften på position OFF
Brug af
DIP-kontakt
modulerne
4
5
6
7
8
0
1
0
0
0
0
1
0
0
0
0
1
0
0
0
0
1
0
0
0
0
1
0
0
0
0
1
0
0
0
0
1
0
0
0
1
1
0
0
0
1
1
0
0
0
1
1
0
0
0
---
---
X
---
1
2
3
4
5
6
7
8
9
10
