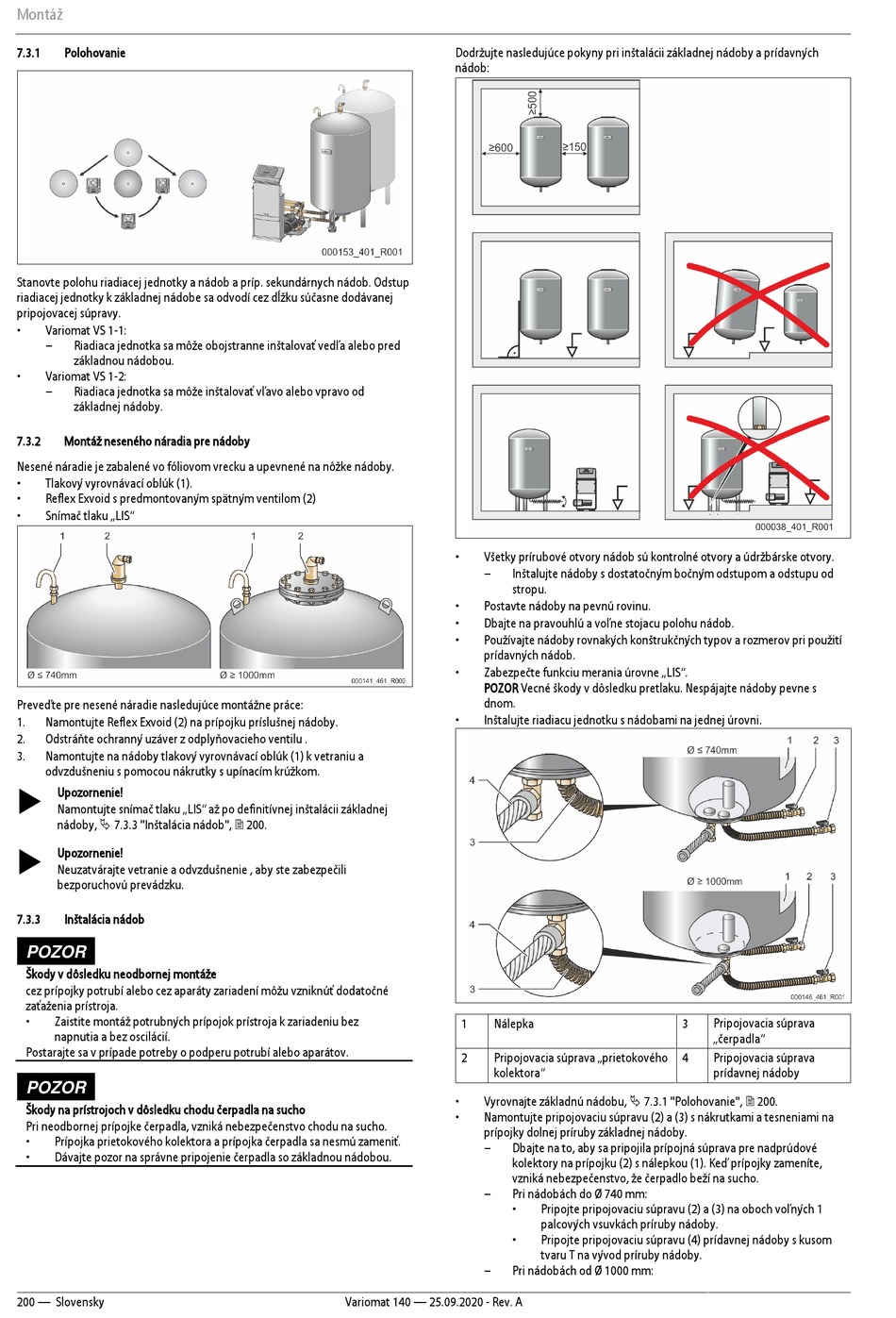

Montáž
7.3.1
Polohovanie
Stanovte polohu riadiacej jednotky a nádob a príp. sekundárnych nádob. Odstup
riadiacej jednotky k základnej nádobe sa odvodí cez dĺžku súčasne dodávanej
pripojovacej súpravy.
•
Variomat VS 1-1:
–
Riadiaca jednotka sa môže obojstranne inštalovať vedľa alebo pred
základnou nádobou.
•
Variomat VS 1-2:
–
Riadiaca jednotka sa môže inštalovať vľavo alebo vpravo od
základnej nádoby.
7.3.2
Montáž neseného náradia pre nádoby
Nesené náradie je zabalené vo fóliovom vrecku a upevnené na nôžke nádoby.
•
Tlakový vyrovnávací oblúk (1).
•
Reflex Exvoid s predmontovaným spätným ventilom (2)
•
Snímač tlaku „LIS"
Preveďte pre nesené náradie nasledujúce montážne práce:
1.
Namontujte Reflex Exvoid (2) na prípojku príslušnej nádoby.
2.
Odstráňte ochranný uzáver z odplyňovacieho ventilu .
3.
Namontujte na nádoby tlakový vyrovnávací oblúk (1) k vetraniu a
odvzdušneniu s pomocou nákrutky s upínacím krúžkom.
Upozornenie!
Namontujte snímač tlaku „LIS" až po definitívnej inštalácii základnej
nádoby, 7.3.3 "Inštalácia nádob", 200.
Upozornenie!
Neuzatvárajte vetranie a odvzdušnenie , aby ste zabezpečili
bezporuchovú prevádzku.
7.3.3
Inštalácia nádob
POZOR
Škody v dôsledku neodbornej montáže
cez prípojky potrubí alebo cez aparáty zariadení môžu vzniknúť dodatočné
zaťaženia prístroja.
•
Zaistite montáž potrubných prípojok prístroja k zariadeniu bez
napnutia a bez oscilácií.
Postarajte sa v prípade potreby o podperu potrubí alebo aparátov.
POZOR
Škody na prístrojoch v dôsledku chodu čerpadla na sucho
Pri neodbornej prípojke čerpadla, vzniká nebezpečenstvo chodu na sucho.
•
Prípojka prietokového kolektora a prípojka čerpadla sa nesmú zameniť.
•
Dávajte pozor na správne pripojenie čerpadla so základnou nádobou.
200 — Slovensky
Dodržujte nasledujúce pokyny pri inštalácii základnej nádoby a prídavných
nádob:
•
Všetky prírubové otvory nádob sú kontrolné otvory a údržbárske otvory.
–
Inštalujte nádoby s dostatočným bočným odstupom a odstupu od
stropu.
•
Postavte nádoby na pevnú rovinu.
•
Dbajte na pravouhlú a voľne stojacu polohu nádob.
•
Používajte nádoby rovnakých konštrukčných typov a rozmerov pri použití
prídavných nádob.
•
Zabezpečte funkciu merania úrovne „LIS".
POZOR Vecné škody v dôsledku pretlaku. Nespájajte nádoby pevne s
dnom.
•
Inštalujte riadiacu jednotku s nádobami na jednej úrovni.
1
Nálepka
2
Pripojovacia súprava „prietokového
kolektora"
•
Vyrovnajte základnú nádobu, 7.3.1 "Polohovanie", 200.
•
Namontujte pripojovaciu súpravu (2) a (3) s nákrutkami a tesneniami na
prípojky dolnej príruby základnej nádoby.
–
Dbajte na to, aby sa pripojila prípojná súprava pre nadprúdové
kolektory na prípojku (2) s nálepkou (1). Keď prípojky zameníte,
vzniká nebezpečenstvo, že čerpadlo beží na sucho.
–
Pri nádobách do Ø 740 mm:
•
•
–
Pri nádobách od Ø 1000 mm:
Variomat 140 — 25.09.2020 - Rev. A
3
4
Pripojte pripojovaciu súpravu (2) a (3) na oboch voľných 1
palcových vsuvkách príruby nádoby.
Pripojte pripojovaciu súpravu (4) prídavnej nádoby s kusom
tvaru T na vývod príruby nádoby.
Pripojovacia súprava
„čerpadla"
Pripojovacia súprava
prídavnej nádoby
