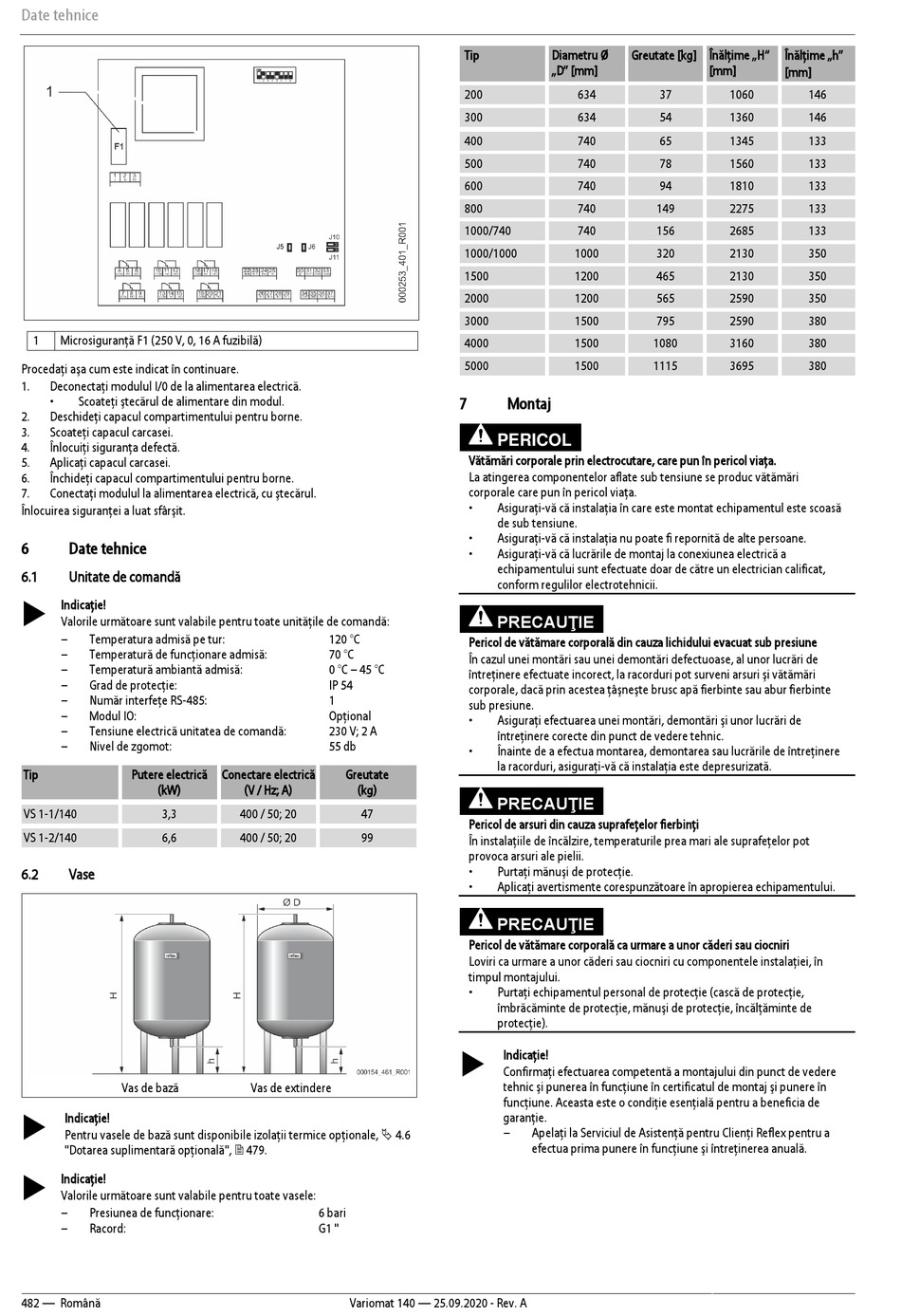

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 482

Date tehnice
1 Microsiguranţă F1 (250 V, 0, 16 A fuzibilă)
Procedaţi aşa cum este indicat în continuare.
1. Deconectaţi modulul I/0 de la alimentarea electrică.
• Scoateţi ştecărul de alimentare din modul.
2. Deschideţi capacul compartimentului pentru borne.
3. Scoateţi capacul carcasei.
4. Înlocuiţi siguranţa defectă.
5. Aplicaţi capacul carcasei.
6. Închideţi capacul compartimentului pentru borne.
7. Conectaţi modulul la alimentarea electrică, cu ştecărul.
Înlocuirea siguranţei a luat sfârşit.
6 Date tehnice
6.1 Unitate de comandă
 Indicaţie!
Valorile următoare sunt valabile pentru toate unităţile de comandă:
– Temperatura admisă pe tur:
– Temperatură de funcţionare admisă:
– Temperatură ambiantă admisă:
– Grad de protecţie:
– Număr interfeţe RS-485:
– Modul IO:
– Tensiune electrică unitatea de comandă:
– Nivel de zgomot:
Tip Putere electrică
(kW)
VS 1-1/140 3,3
VS 1-2/140 6,6
6.2 Vase
Vas de bază
 Indicaţie!
Pentru vasele de bază sunt disponibile izolaţii termice opţionale,  4.6
"Dotarea suplimentară opţională",  479.
 Indicaţie!
Valorile următoare sunt valabile pentru toate vasele:
– Presiunea de funcţionare:
– Racord:
482 — Română
120 °C
70 °C
0 °C – 45 °C
IP 54
1
Opţional
230 V; 2 A
55 db
Conectare electrică Greutate
(V / Hz; A) (kg)
400 / 50; 20 47
400 / 50; 20 99
Vas de extindere
6 bari
G1 "
Variomat 140 — 25.09.2020 - Rev. A
Tip Diametru Ø
„D" [mm]
200 634
300 634
400 740
500 740
600 740
800 740
1000/740 740
1000/1000 1000
1500 1200
2000 1200
3000 1500
4000 1500
5000 1500
7 Montaj
PERICOL
Vătămări corporale prin electrocutare, care pun în pericol viaţa.
La atingerea componentelor aflate sub tensiune se produc vătămări
corporale care pun în pericol viaţa.
• Asiguraţi-vă că instalaţia în care este montat echipamentul este scoasă
de sub tensiune.
• Asiguraţi-vă că instalaţia nu poate fi repornită de alte persoane.
• Asiguraţi-vă că lucrările de montaj la conexiunea electrică a
echipamentului sunt efectuate doar de către un electrician calificat,
conform regulilor electrotehnicii.
PRECAUŢIE
Pericol de vătămare corporală din cauza lichidului evacuat sub presiune
În cazul unei montări sau unei demontări defectuoase, al unor lucrări de
întreţinere efectuate incorect, la racorduri pot surveni arsuri şi vătămări
corporale, dacă prin acestea ţâşneşte brusc apă fierbinte sau abur fierbinte
sub presiune.
• Asiguraţi efectuarea unei montări, demontări şi unor lucrări de
întreţinere corecte din punct de vedere tehnic.
• Înainte de a efectua montarea, demontarea sau lucrările de întreţinere
la racorduri, asiguraţi-vă că instalaţia este depresurizată.
PRECAUŢIE
Pericol de arsuri din cauza suprafeţelor fierbinţi
În instalaţiile de încălzire, temperaturile prea mari ale suprafeţelor pot
provoca arsuri ale pielii.
• Purtaţi mănuşi de protecţie.
• Aplicaţi avertismente corespunzătoare în apropierea echipamentului.
PRECAUŢIE
Pericol de vătămare corporală ca urmare a unor căderi sau ciocniri
Loviri ca urmare a unor căderi sau ciocniri cu componentele instalaţiei, în
timpul montajului.
• Purtaţi echipamentul personal de protecţie (cască de protecţie,
îmbrăcăminte de protecţie, mănuşi de protecţie, încălţăminte de
protecţie).
 Indicaţie!
Confirmaţi efectuarea competentă a montajului din punct de vedere
tehnic şi punerea în funcţiune în certificatul de montaj şi punere în
funcţiune. Aceasta este o condiţie esenţială pentru a beneficia de
garanţie.
– Apelaţi la Serviciul de Asistenţă pentru Clienţi Reflex pentru a
efectua prima punere în funcţiune şi întreţinerea anuală.
Greutate [kg] Înălţime „H" Înălţime „h"
[mm]
[mm]
37 1060
54 1360
65 1345
78 1560
94 1810
149 2275
156 2685
320 2130
465 2130
565 2590
795 2590
1080 3160
1115 3695
146
146
133
133
133
133
133
350
350
350
380
380
380
