9

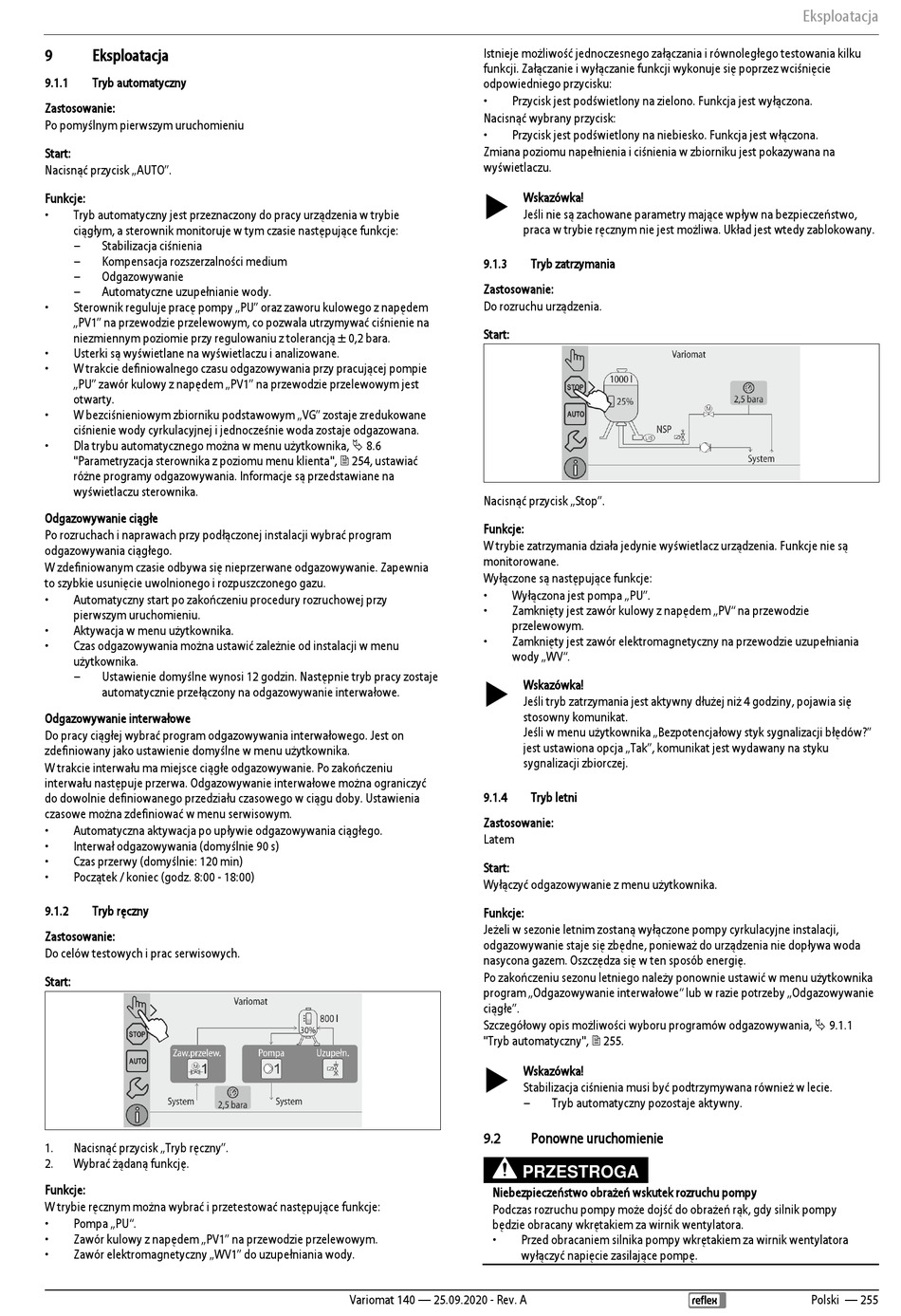

Eksploatacja
9.1.1
Tryb automatyczny
Zastosowanie:
Po pomyślnym pierwszym uruchomieniu
Start:
Nacisnąć przycisk „AUTO".
Funkcje:
•
Tryb automatyczny jest przeznaczony do pracy urządzenia w trybie
ciągłym, a sterownik monitoruje w tym czasie następujące funkcje:
–
Stabilizacja ciśnienia
–
Kompensacja rozszerzalności medium
–
Odgazowywanie
–
Automatyczne uzupełnianie wody.
•
Sterownik reguluje pracę pompy „PU" oraz zaworu kulowego z napędem
„PV1" na przewodzie przelewowym, co pozwala utrzymywać ciśnienie na
niezmiennym poziomie przy regulowaniu z tolerancją ± 0,2 bara.
•
Usterki są wyświetlane na wyświetlaczu i analizowane.
•
W trakcie definiowalnego czasu odgazowywania przy pracującej pompie
„PU" zawór kulowy z napędem „PV1" na przewodzie przelewowym jest
otwarty.
•
W bezciśnieniowym zbiorniku podstawowym „VG" zostaje zredukowane
ciśnienie wody cyrkulacyjnej i jednocześnie woda zostaje odgazowana.
Dla trybu automatycznego można w menu użytkownika, 8.6
•
"Parametryzacja sterownika z poziomu menu klienta", 254, ustawiać
różne programy odgazowywania. Informacje są przedstawiane na
wyświetlaczu sterownika.
Odgazowywanie ciągłe
Po rozruchach i naprawach przy podłączonej instalacji wybrać program
odgazowywania ciągłego.
W zdefiniowanym czasie odbywa się nieprzerwane odgazowywanie. Zapewnia
to szybkie usunięcie uwolnionego i rozpuszczonego gazu.
•
Automatyczny start po zakończeniu procedury rozruchowej przy
pierwszym uruchomieniu.
•
Aktywacja w menu użytkownika.
•
Czas odgazowywania można ustawić zależnie od instalacji w menu
użytkownika.
–
Ustawienie domyślne wynosi 12 godzin. Następnie tryb pracy zostaje
automatycznie przełączony na odgazowywanie interwałowe.
Odgazowywanie interwałowe
Do pracy ciągłej wybrać program odgazowywania interwałowego. Jest on
zdefiniowany jako ustawienie domyślne w menu użytkownika.
W trakcie interwału ma miejsce ciągłe odgazowywanie. Po zakończeniu
interwału następuje przerwa. Odgazowywanie interwałowe można ograniczyć
do dowolnie definiowanego przedziału czasowego w ciągu doby. Ustawienia
czasowe można zdefiniować w menu serwisowym.
•
Automatyczna aktywacja po upływie odgazowywania ciągłego.
•
Interwał odgazowywania (domyślnie 90 s)
•
Czas przerwy (domyślnie: 120 min)
•
Początek / koniec (godz. 8:00 - 18:00)
9.1.2
Tryb ręczny
Zastosowanie:
Do celów testowych i prac serwisowych.
Start:
1.
Nacisnąć przycisk „Tryb ręczny".
2.
Wybrać żądaną funkcję.
Funkcje:
W trybie ręcznym można wybrać i przetestować następujące funkcje:
•
Pompa „PU".
•
Zawór kulowy z napędem „PV1" na przewodzie przelewowym.
•
Zawór elektromagnetyczny „WV1" do uzupełniania wody.
Istnieje możliwość jednoczesnego załączania i równoległego testowania kilku
funkcji. Załączanie i wyłączanie funkcji wykonuje się poprzez wciśnięcie
odpowiedniego przycisku:
•
Przycisk jest podświetlony na zielono. Funkcja jest wyłączona.
Nacisnąć wybrany przycisk:
•
Przycisk jest podświetlony na niebiesko. Funkcja jest włączona.
Zmiana poziomu napełnienia i ciśnienia w zbiorniku jest pokazywana na
wyświetlaczu.
9.1.3
Zastosowanie:
Do rozruchu urządzenia.
Start:
Nacisnąć przycisk „Stop".
Funkcje:
W trybie zatrzymania działa jedynie wyświetlacz urządzenia. Funkcje nie są
monitorowane.
Wyłączone są następujące funkcje:
•
Wyłączona jest pompa „PU".
•
Zamknięty jest zawór kulowy z napędem „PV" na przewodzie
przelewowym.
•
Zamknięty jest zawór elektromagnetyczny na przewodzie uzupełniania
wody „WV".
9.1.4
Zastosowanie:
Latem
Start:
Wyłączyć odgazowywanie z menu użytkownika.
Funkcje:
Jeżeli w sezonie letnim zostaną wyłączone pompy cyrkulacyjne instalacji,
odgazowywanie staje się zbędne, ponieważ do urządzenia nie dopływa woda
nasycona gazem. Oszczędza się w ten sposób energię.
Po zakończeniu sezonu letniego należy ponownie ustawić w menu użytkownika
program „Odgazowywanie interwałowe" lub w razie potrzeby „Odgazowywanie
ciągłe".
Szczegółowy opis możliwości wyboru programów odgazowywania, 9.1.1
"Tryb automatyczny", 255.
9.2
Niebezpieczeństwo obrażeń wskutek rozruchu pompy
Podczas rozruchu pompy może dojść do obrażeń rąk, gdy silnik pompy
będzie obracany wkrętakiem za wirnik wentylatora.
•
Variomat 140 — 25.09.2020 - Rev. A
Wskazówka!
Jeśli nie są zachowane parametry mające wpływ na bezpieczeństwo,
praca w trybie ręcznym nie jest możliwa. Układ jest wtedy zablokowany.
Tryb zatrzymania
Wskazówka!
Jeśli tryb zatrzymania jest aktywny dłużej niż 4 godziny, pojawia się
stosowny komunikat.
Jeśli w menu użytkownika „Bezpotencjałowy styk sygnalizacji błędów?"
jest ustawiona opcja „Tak", komunikat jest wydawany na styku
sygnalizacji zbiorczej.
Tryb letni
Wskazówka!
Stabilizacja ciśnienia musi być podtrzymywana również w lecie.
–
Tryb automatyczny pozostaje aktywny.
Ponowne uruchomienie
PRZESTROGA
Przed obracaniem silnika pompy wkrętakiem za wirnik wentylatora
wyłączyć napięcie zasilające pompę.
Eksploatacja
Polski — 255
