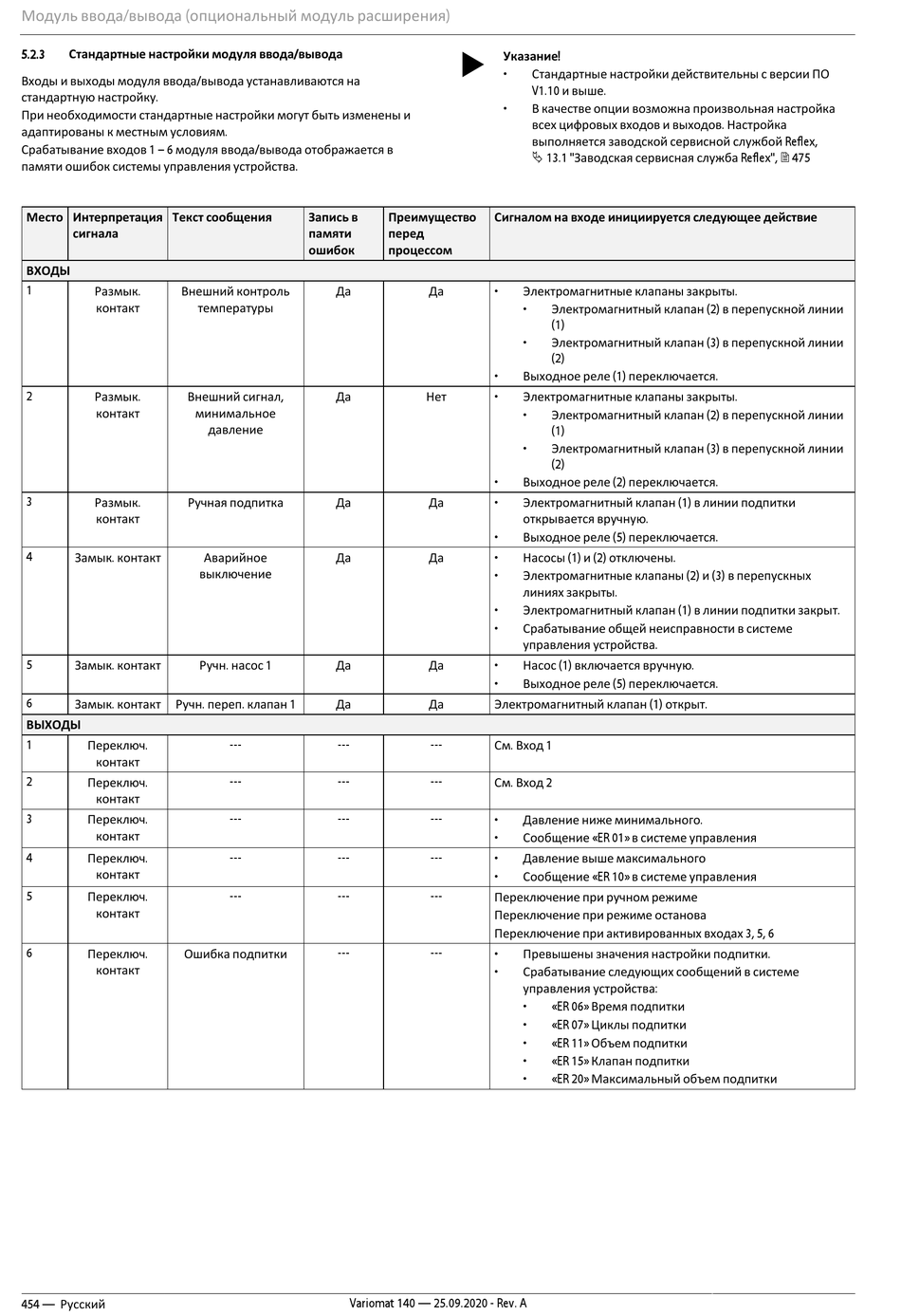

Модуль ввода/вывода (опциональный модуль расширения)
5.2.3
Стандартные настройки модуля ввода/вывода
Входы и выходы модуля ввода/вывода устанавливаются на
стандартную настройку.
При необходимости стандартные настройки могут быть изменены и
адаптированы к местным условиям.
Срабатывание входов 1 – 6 модуля ввода/вывода отображается в
памяти ошибок системы управления устройства.
Место Интерпретация
Текст сообщения
сигнала
ВХОДЫ
1
Размык.
Внешний контроль
контакт
2
Размык.
Внешний сигнал,
контакт
3
Размык.
Ручная подпитка
контакт
4
Замык. контакт
5
Замык. контакт
6
Ручн. переп. клапан 1
Замык. контакт
ВЫХОДЫ
1
Переключ.
контакт
2
Переключ.
контакт
3
Переключ.
контакт
4
Переключ.
контакт
5
Переключ.
контакт
6
Переключ.
Ошибка подпитки
контакт
454 — Русский
Запись в
памяти
ошибок
Да
температуры
Да
минимальное
давление
Да
Аварийное
Да
выключение
Ручн. насос 1
Да
Да
---
---
---
---
---
---
---
---
---
---
---
Variomat 140 — 25.09.2020 - Rev. A
Указание!
•
Стандартные настройки действительны с версии ПО
V1.10 и выше.
•
В качестве опции возможна произвольная настройка
всех цифровых входов и выходов. Настройка
выполняется заводской сервисной службой Reflex,
13.1 "Заводская сервисная служба Reflex", 475
Преимущество
Сигналом на входе инициируется следующее действие
перед
процессом
•
Да
Электромагнитные клапаны закрыты.
•
Электромагнитный клапан (2) в перепускной линии
(1)
•
Электромагнитный клапан (3) в перепускной линии
(2)
•
Выходное реле (1) переключается.
•
Нет
Электромагнитные клапаны закрыты.
•
Электромагнитный клапан (2) в перепускной линии
(1)
•
Электромагнитный клапан (3) в перепускной линии
(2)
•
Выходное реле (2) переключается.
•
Электромагнитный клапан (1) в линии подпитки
Да
открывается вручную.
•
Выходное реле (5) переключается.
•
Насосы (1) и (2) отключены.
Да
•
Электромагнитные клапаны (2) и (3) в перепускных
линиях закрыты.
•
Электромагнитный клапан (1) в линии подпитки закрыт.
•
Срабатывание общей неисправности в системе
управления устройства.
•
Насос (1) включается вручную.
Да
•
Выходное реле (5) переключается.
Электромагнитный клапан (1) открыт.
Да
---
См. Вход 1
---
См. Вход 2
---
•
Давление ниже минимального.
•
Сообщение «ER 01» в системе управления
---
•
Давление выше максимального
•
Сообщение «ER 10» в системе управления
---
Переключение при ручном режиме
Переключение при режиме останова
Переключение при активированных входах 3, 5, 6
---
•
Превышены значения настройки подпитки.
•
Срабатывание следующих сообщений в системе
управления устройства:
•
«ER 06» Время подпитки
•
«ER 07» Циклы подпитки
•
«ER 11» Объем подпитки
•
«ER 15» Клапан подпитки
•
«ER 20» Максимальный объем подпитки
