Montage

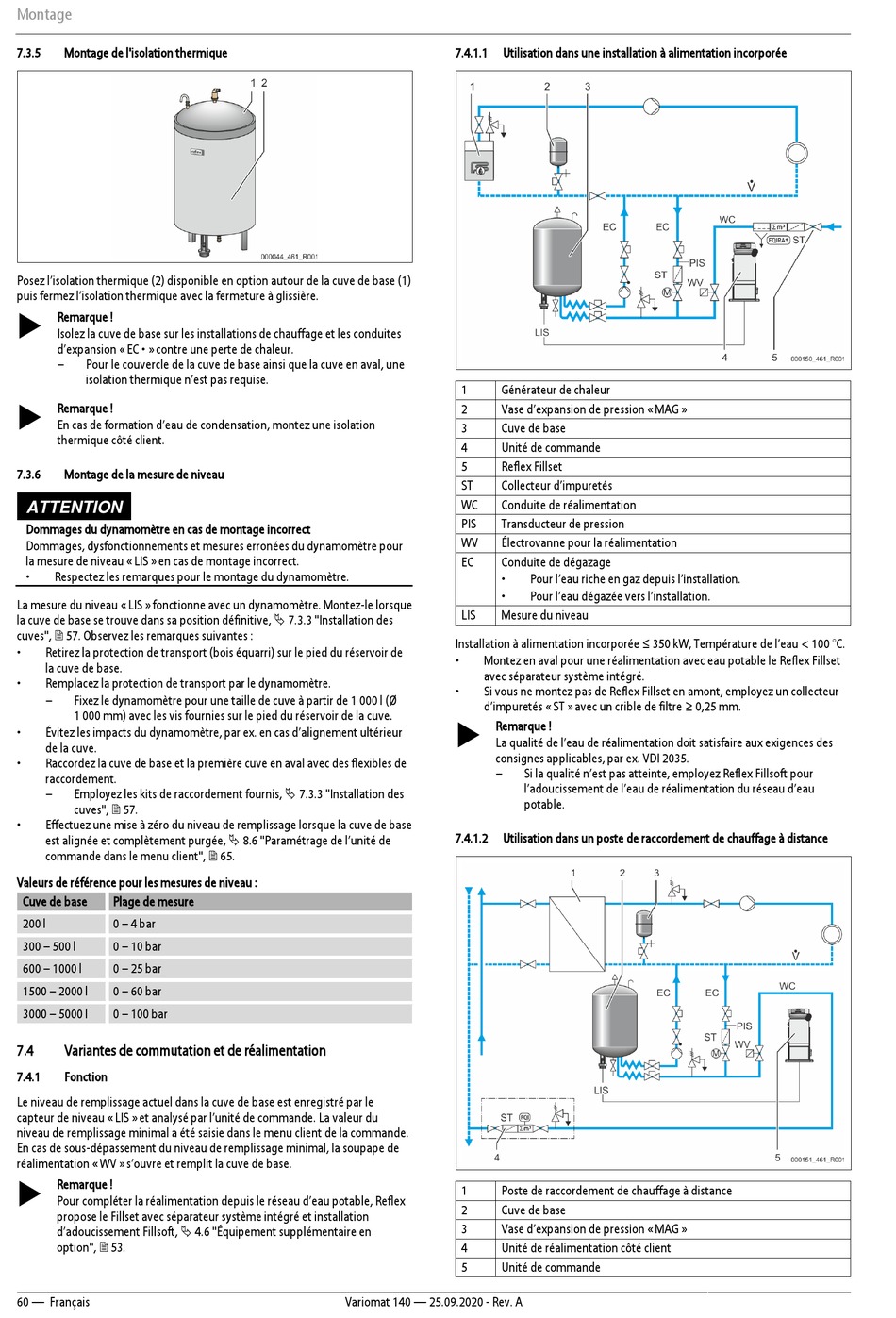

7.3.5 Montage de l'isolation thermique
Posez l'isolation thermique (2) disponible en option autour de la cuve de base (1)
puis fermez l'isolation thermique avec la fermeture à glissière.

Remarque !
Isolez la cuve de base sur les installations de chauffage et les conduites
d'expansion « EC •» contre une perte de chaleur.
– Pour le couvercle de la cuve de base ainsi que la cuve en aval, une
isolation thermique n'est pas requise.
 Remarque !
En cas de formation d'eau de condensation, montez une isolation
thermique côté client.
7.3.6 Montage de la mesure de niveau
ATTENTION
Dommages du dynamomètre en cas de montage incorrect
Dommages, dysfonctionnements et mesures erronées du dynamomètre pour
la mesure de niveau « LIS » en cas de montage incorrect.
• Respectez les remarques pour le montage du dynamomètre.
La mesure du niveau « LIS » fonctionne avec un dynamomètre. Montez-le lorsque
la cuve de base se trouve dans sa position définitive,  7.3.3 "Installation des
cuves",  57. Observez les remarques suivantes :
• Retirez la protection de transport (bois équarri) sur le pied du réservoir de
la cuve de base.
• Remplacez la protection de transport par le dynamomètre.
– Fixez le dynamomètre pour une taille de cuve à partir de 1 000 l (Ø
1 000 mm) avec les vis fournies sur le pied du réservoir de la cuve.
• Évitez les impacts du dynamomètre, par ex. en cas d'alignement ultérieur
de la cuve.
• Raccordez la cuve de base et la première cuve en aval avec des flexibles de
raccordement.
– Employez les kits de raccordement fournis,  7.3.3 "Installation des
cuves",  57.
• Effectuez une mise à zéro du niveau de remplissage lorsque la cuve de base
est alignée et complètement purgée,  8.6 "Paramétrage de l'unité de
commande dans le menu client",  65.
Valeurs de référence pour les mesures de niveau :
Cuve de base Plage de mesure
200 l 0 – 4 bar
300 – 500 l 0 – 10 bar
600 – 1000 l 0 – 25 bar
1500 – 2000 l 0 – 60 bar
3000 – 5000 l 0 – 100 bar
7.4 Variantes de commutation et de réalimentation
7.4.1 Fonction
Le niveau de remplissage actuel dans la cuve de base est enregistré par le
capteur de niveau « LIS » et analysé par l'unité de commande. La valeur du
niveau de remplissage minimal a été saisie dans le menu client de la commande.
En cas de sous-dépassement du niveau de remplissage minimal, la soupape de
réalimentation « WV » s'ouvre et remplit la cuve de base.
 Remarque !
Pour compléter la réalimentation depuis le réseau d'eau potable, Reflex
propose le Fillset avec séparateur système intégré et installation
d'adoucissement Fillsoft,  4.6 "Équipement supplémentaire en
option",  53.
60 — Français
7.4.1.1 Utilisation dans une installation à alimentation incorporée
1 Générateur de chaleur
2 Vase d'expansion de pression « MAG »
3 Cuve de base
4 Unité de commande
5 Reflex Fillset
ST Collecteur d'impuretés
WC Conduite de réalimentation
PIS Transducteur de pression
WV Électrovanne pour la réalimentation
EC Conduite de dégazage
•
•
LIS Mesure du niveau
Installation à alimentation incorporée ≤ 350 kW, Température de l'eau < 100 °C.
• Montez en aval pour une réalimentation avec eau potable le Reflex Fillset
avec séparateur système intégré.
• Si vous ne montez pas de Reflex Fillset en amont, employez un collecteur
d'impuretés « ST » avec un crible de filtre ≥ 0,25 mm.
 Remarque !
La qualité de l'eau de réalimentation doit satisfaire aux exigences des
consignes applicables, par ex. VDI 2035.
–
7.4.1.2 Utilisation dans un poste de raccordement de chauffage à distance
1 Poste de raccordement de chauffage à distance
2 Cuve de base
3 Vase d'expansion de pression « MAG »
4 Unité de réalimentation côté client
5 Unité de commande
Variomat 140 — 25.09.2020 - Rev. A
Pour l'eau riche en gaz depuis l'installation.
Pour l'eau dégazée vers l'installation.
Si la qualité n'est pas atteinte, employez Reflex Fillsoft pour
l'adoucissement de l'eau de réalimentation du réseau d'eau
potable.
