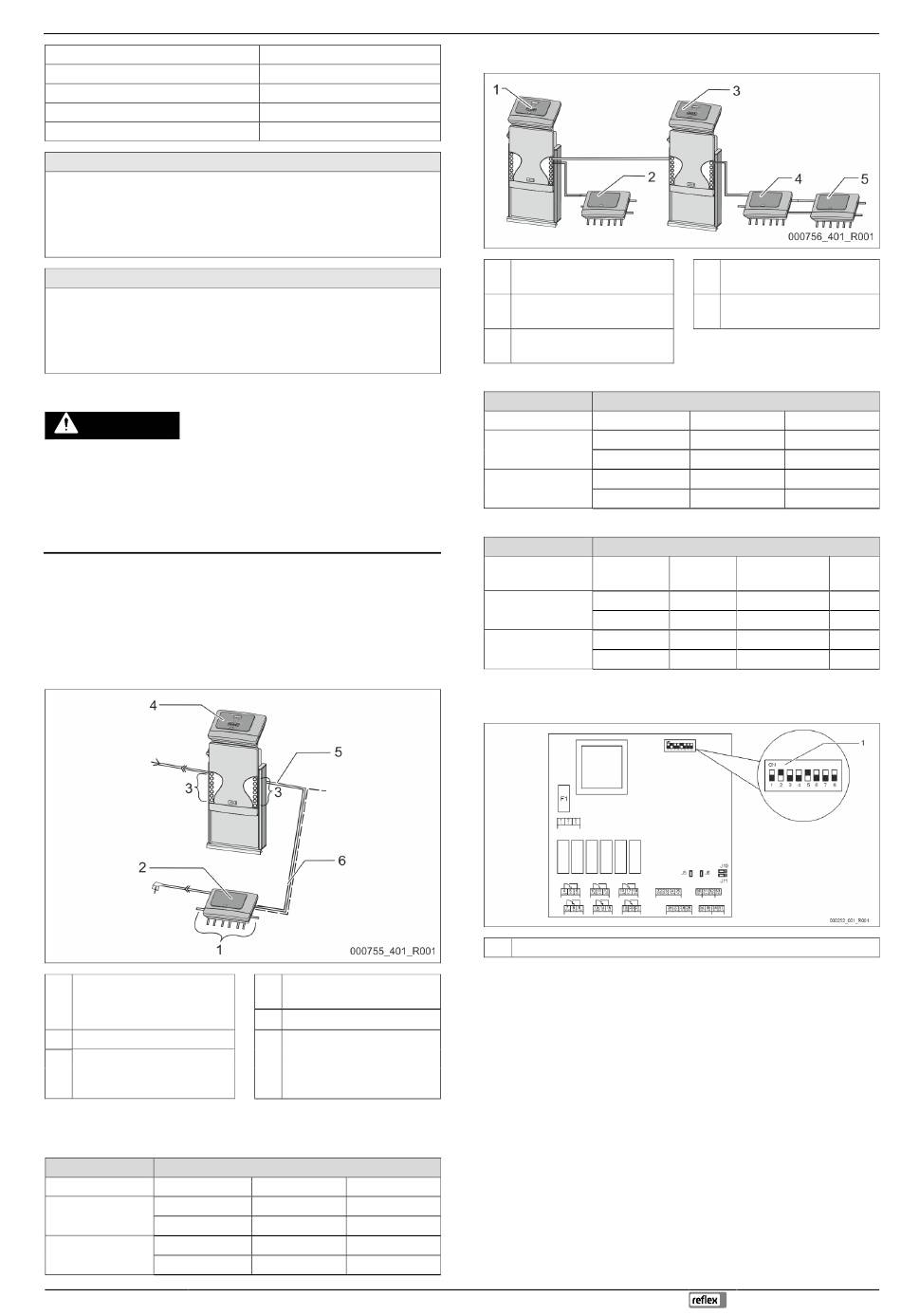

Temperatura di esercizio consentita:
Temperatura ammissibile del cuscinetto:
Grado di protezione IP:
Alimentazione di tensione:
Fusibile (primario):
Ingressi/uscite
• 6 uscite relè a potenziale libero (commutatore)
• 3 ingressi digitali 230 V CA
• 3 ingressi digitali 24 V CA
• 2 uscite analogiche (non necessarie in quanto già contenute nell'unità di
controllo Control Touch.)
Interfacce per l'unità di controllo
• RS-485
• 19,2 kbit/s
• Potenziale libero
• Collegamento tramite terminali a innesto o a vite
• Protocollo specifico per RSI
5.2 Impostazioni
PERICOLO
Pericolo di morte per scossa elettrica!
Lesioni mortali provocate da scosse elettriche. Su parti della scheda
dell'apparecchio può permanere una tensione di 230 V pur avendo staccato
la spina dall'alimentazione di tensione.
• Prima di rimuovere i carter di copertura, sezionare completamente
l'unità di controllo dell'apparecchio dall'alimentazione di tensione.
• Verificare l'assenza di tensione sulla scheda.
5.2.1 Impostazione delle resistenze di terminali nelle reti RS-485
Esempi di attivazione o disattivazione delle resistenze terminali nelle reti RS-485.
• Sulla scheda madre dell'unità di controllo si trovano gli interruttori DIP 1 e
2.
• Lunghezza massima di 1000 metri per il collegamento RS-485
Comando dell'apparecchio con modulo I/O
1 Uscite relè del modulo I/O*
• 6 uscite digitali
2 Modulo I/O
3 Collegamenti delle linee I/O
* Le 2 uscite analogiche non sono necessarie, in quanto nell'unità di controllo
Control Touch sono contenute già due uscite analogiche per la misura di
pressione e livello.
Impostazioni delle resistenze terminali
Jumper/Interruttore Impostazioni
Jumper J10 attivato
e J11 disattivato
Interruttori DIP 1 attivato
e 2 disattivato
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A ritardato
Unità di controllo Control
4
Touch
5 Collegamento RS-485
6 Collegamento RS-485
opzionale
• Master - Slave
• Bus di campo
Modulo I/O Control Touch
X ---
--- ---
--- X
--- ---
Variomat 140 — 25.09.2020 - Rev. A
Modulo I/O (modulo di espansione opzionale)
Comandi dell'apparecchio e modulo I/O nella funzione master-slave
1 Unità di controllo Control
Touch nella funzione master
Modulo I/O per la funzione
2
master
3 Unità di controllo Control
Touch nella funzione slave
Funzione master
Impostazioni delle resistenze terminali
Jumper/Interruttore Impostazioni
Jumper J10 attivato
e J11 disattivato
Interruttori DIP 1 attivato
e 2 disattivato
Funzione slave
Impostazioni delle resistenze terminali
Jumper/Interruttore
Impostazioni Modulo I/O
Jumper J10 attivato
e J11 disattivato
Interruttori DIP 1 attivato
e 2 disattivato
5.2.2 Impostazione dell'indirizzo del modulo
Impostazione dell'indirizzo del modulo sulla scheda madre del modulo I/O
1 Interruttori DIP
Posizione degli interruttori DIP
Interruttori DIP 1 - 4: •
•
Interruttore DIP 5: •
Interruttori DIP 6 - 8: •
•
Impostare l'indirizzo del modulo con gli interruttori DIP 1 - 4.
Procedere come segue:
1. Scollegare la spina di alimentazione dal modulo I/O.
2. Aprire il coperchio della scatola.
3. Impostare gli interruttori DIP 1 - 4 sulla posizione ON o OFF.
4 Modulo I/O per la funzione
slave
5 Modulo I/O per l'espansione
Modulo I/O Control Touch
X ---
--- ---
--- X
--- ---
Modulo I/O per
l'espansione
--- X
X ---
--- ---
--- ---
Per l'impostazione dell'indirizzo del modulo
Impostazione variabile su ON o OFF
Permanentemente in posizione ON
Per test interni
Durante il funzionamento in posizione OFF
