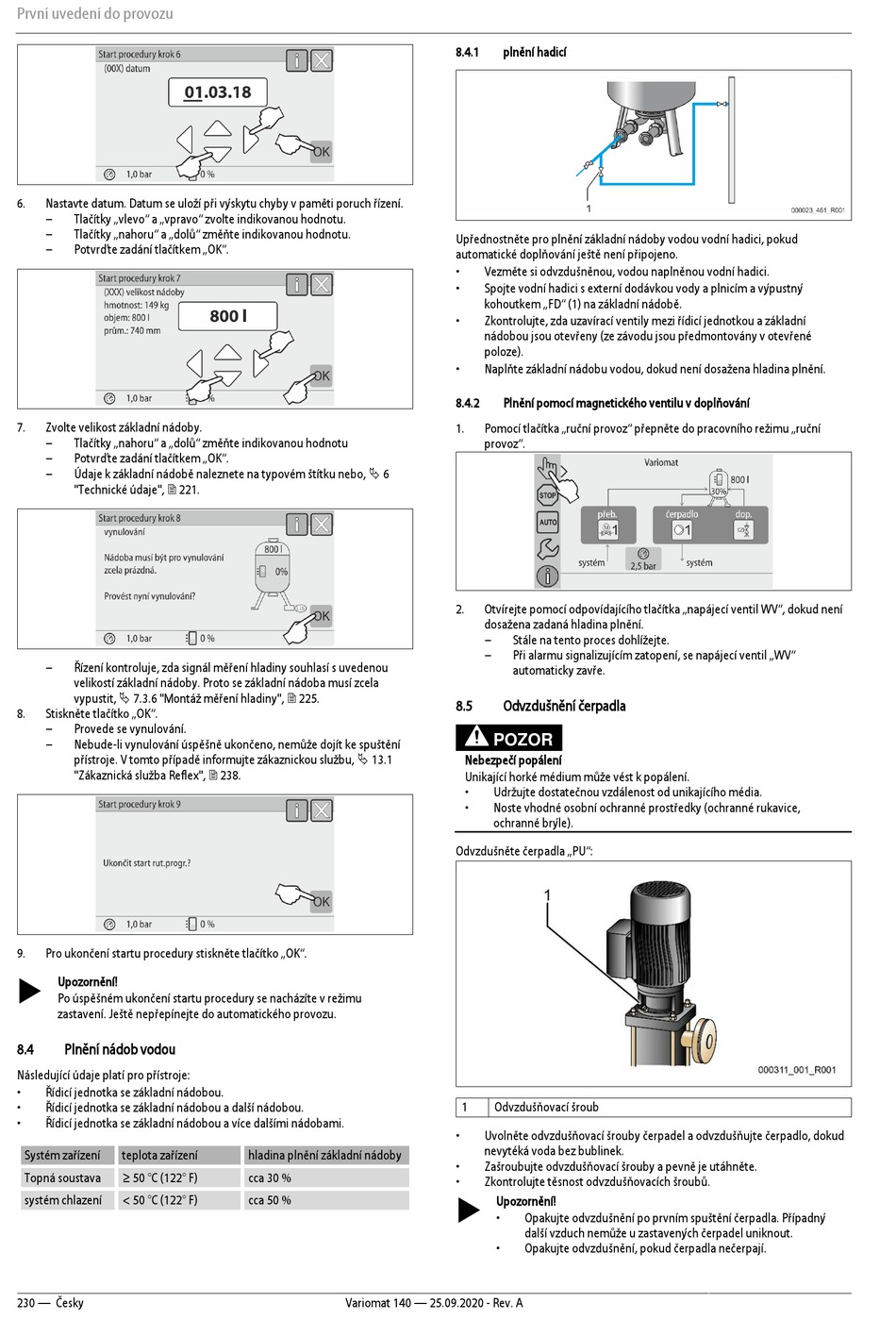

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 230

První uvedení do provozu
6. Nastavte datum. Datum se uloží při výskytu chyby v paměti poruch řízení.
– Tlačítky „vlevo" a „vpravo" zvolte indikovanou hodnotu.
– Tlačítky „nahoru" a „dolů" změňte indikovanou hodnotu.
– Potvrďte zadání tlačítkem „OK".
7. Zvolte velikost základní nádoby.
– Tlačítky „nahoru" a „dolů" změňte indikovanou hodnotu
– Potvrďte zadání tlačítkem „OK".
– Údaje k základní nádobě naleznete na typovém štítku nebo,  6
"Technické údaje",  221.
– Řízení kontroluje, zda signál měření hladiny souhlasí s uvedenou
velikostí základní nádoby. Proto se základní nádoba musí zcela
vypustit,  7.3.6 "Montáž měření hladiny",  225.
8. Stiskněte tlačítko „OK".
– Provede se vynulování.
– Nebude-li vynulování úspěšně ukončeno, nemůže dojít ke spuštění
přístroje. V tomto případě informujte zákaznickou službu,  13.1
"Zákaznická služba Reflex",  238.
9. Pro ukončení startu procedury stiskněte tlačítko „OK".
 Upozornění!
Po úspěšném ukončení startu procedury se nacházíte v režimu
zastavení. Ještě nepřepínejte do automatického provozu.
8.4 Plnění nádob vodou
Následující údaje platí pro přístroje:
• Řídicí jednotka se základní nádobou.
• Řídicí jednotka se základní nádobou a další nádobou.
• Řídicí jednotka se základní nádobou a více dalšími nádobami.
Systém zařízení teplota zařízení
Topná soustava ≥ 50 °C (122° F)
systém chlazení < 50 °C (122° F)
230 — Česky
hladina plnění základní nádoby
cca 30 %
cca 50 %
Variomat 140 — 25.09.2020 - Rev. A
8.4.1 plnění hadicí
Upřednostněte pro plnění základní nádoby vodou vodní hadici, pokud
automatické doplňování ještě není připojeno.
• Vezměte si odvzdušněnou, vodou naplněnou vodní hadici.
• Spojte vodní hadici s externí dodávkou vody a plnicím a výpustný
kohoutkem „FD" (1) na základní nádobě.
• Zkontrolujte, zda uzavírací ventily mezi řídicí jednotkou a základní
nádobou jsou otevřeny (ze závodu jsou předmontovány v otevřené
poloze).
• Naplňte základní nádobu vodou, dokud není dosažena hladina plnění.
8.4.2 Plnění pomocí magnetického ventilu v doplňování
1. Pomocí tlačítka „ruční provoz" přepněte do pracovního režimu „ruční
provoz".
2. Otvírejte pomocí odpovídajícího tlačítka „napájecí ventil WV", dokud není
dosažena zadaná hladina plnění.
– Stále na tento proces dohlížejte.
– Při alarmu signalizujícím zatopení, se napájecí ventil „WV"
automaticky zavře.
8.5 Odvzdušnění čerpadla
POZOR
Nebezpečí popálení
Unikající horké médium může vést k popálení.
• Udržujte dostatečnou vzdálenost od unikajícího média.
• Noste vhodné osobní ochranné prostředky (ochranné rukavice,
ochranné brýle).
Odvzdušněte čerpadla „PU":
1 Odvzdušňovací šroub
• Uvolněte odvzdušňovací šrouby čerpadel a odvzdušňujte čerpadlo, dokud
nevytéká voda bez bublinek.
• Zašroubujte odvzdušňovací šrouby a pevně je utáhněte.
• Zkontrolujte těsnost odvzdušňovacích šroubů.
 Upozornění!
• Opakujte odvzdušnění po prvním spuštění čerpadla. Případný
další vzduch nemůže u zastavených čerpadel uniknout.
• Opakujte odvzdušnění, pokud čerpadla nečerpají.
