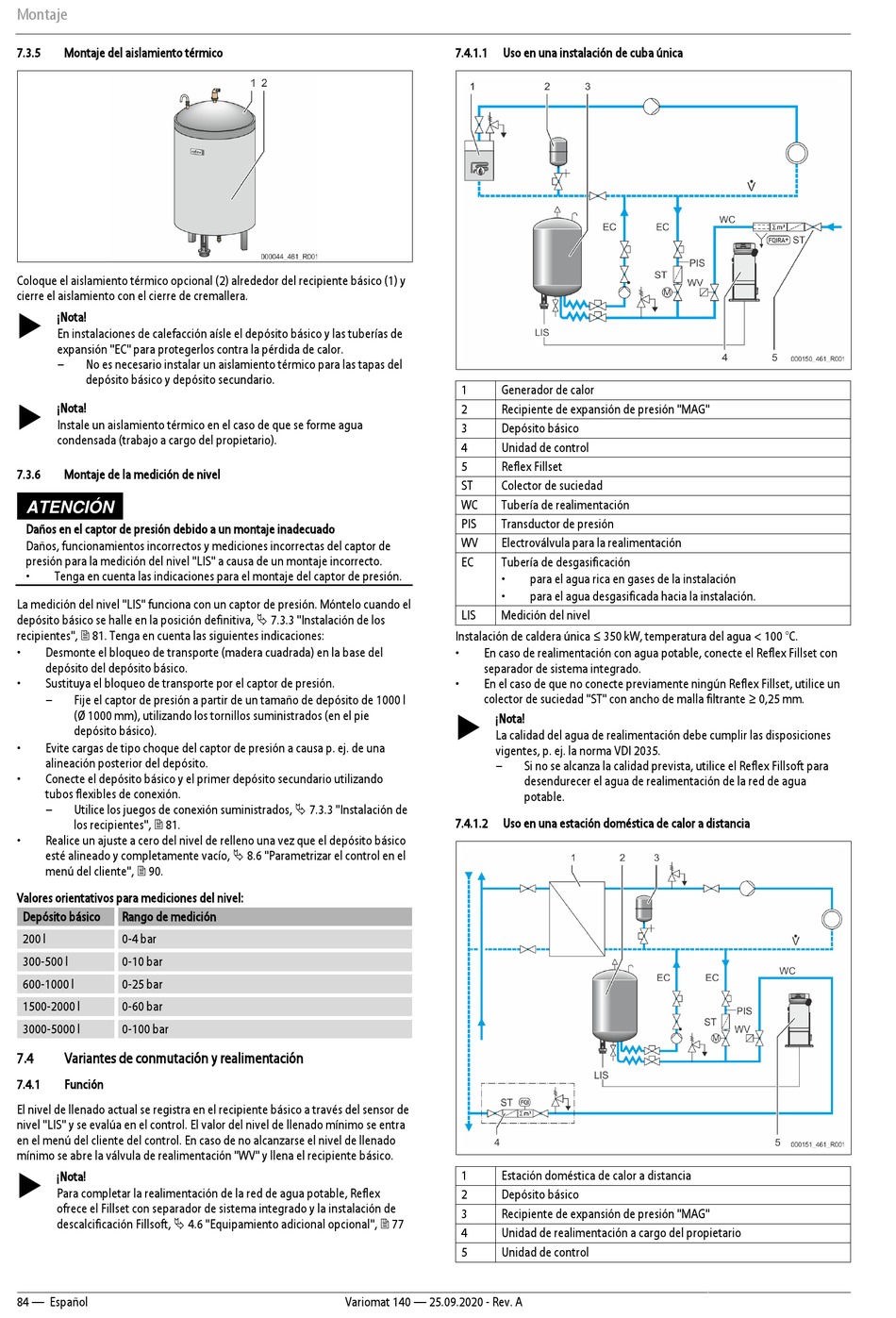

Montaje
7.3.5
Montaje del aislamiento térmico
Coloque el aislamiento térmico opcional (2) alrededor del recipiente básico (1) y
cierre el aislamiento con el cierre de cremallera.
¡Nota!
En instalaciones de calefacción aísle el depósito básico y las tuberías de
expansión "EC" para protegerlos contra la pérdida de calor.
–
No es necesario instalar un aislamiento térmico para las tapas del
depósito básico y depósito secundario.
¡Nota!
Instale un aislamiento térmico en el caso de que se forme agua
condensada (trabajo a cargo del propietario).
7.3.6
Montaje de la medición de nivel
ATENCIÓN
Daños en el captor de presión debido a un montaje inadecuado
Daños, funcionamientos incorrectos y mediciones incorrectas del captor de
presión para la medición del nivel "LIS" a causa de un montaje incorrecto.
•
Tenga en cuenta las indicaciones para el montaje del captor de presión.
La medición del nivel "LIS" funciona con un captor de presión. Móntelo cuando el
depósito básico se halle en la posición definitiva, 7.3.3 "Instalación de los
recipientes", 81. Tenga en cuenta las siguientes indicaciones:
•
Desmonte el bloqueo de transporte (madera cuadrada) en la base del
depósito del depósito básico.
•
Sustituya el bloqueo de transporte por el captor de presión.
–
Fije el captor de presión a partir de un tamaño de depósito de 1000 l
(Ø 1000 mm), utilizando los tornillos suministrados (en el pie
depósito básico).
•
Evite cargas de tipo choque del captor de presión a causa p. ej. de una
alineación posterior del depósito.
•
Conecte el depósito básico y el primer depósito secundario utilizando
tubos flexibles de conexión.
–
Utilice los juegos de conexión suministrados, 7.3.3 "Instalación de
los recipientes", 81.
•
Realice un ajuste a cero del nivel de relleno una vez que el depósito básico
esté alineado y completamente vacío, 8.6 "Parametrizar el control en el
menú del cliente", 90.
Valores orientativos para mediciones del nivel:
Depósito básico
Rango de medición
200 l
0-4 bar
300-500 l
0-10 bar
600-1000 l
0-25 bar
1500-2000 l
0-60 bar
3000-5000 l
0-100 bar
7.4
Variantes de conmutación y realimentación
7.4.1
Función
El nivel de llenado actual se registra en el recipiente básico a través del sensor de
nivel "LIS" y se evalúa en el control. El valor del nivel de llenado mínimo se entra
en el menú del cliente del control. En caso de no alcanzarse el nivel de llenado
mínimo se abre la válvula de realimentación "WV" y llena el recipiente básico.
¡Nota!
Para completar la realimentación de la red de agua potable, Reflex
ofrece el Fillset con separador de sistema integrado y la instalación de
descalcificación Fillsoft, 4.6 "Equipamiento adicional opcional", 77
84 — Español
7.4.1.1
Uso en una instalación de cuba única
1
Generador de calor
2
Recipiente de expansión de presión "MAG"
3
Depósito básico
4
Unidad de control
5
Reflex Fillset
ST
Colector de suciedad
WC
Tubería de realimentación
PIS
Transductor de presión
WV
Electroválvula para la realimentación
EC
Tubería de desgasificación
•
•
LIS
Medición del nivel
Instalación de caldera única ≤ 350 kW, temperatura del agua < 100 °C.
•
En caso de realimentación con agua potable, conecte el Reflex Fillset con
separador de sistema integrado.
•
En el caso de que no conecte previamente ningún Reflex Fillset, utilice un
colector de suciedad "ST" con ancho de malla filtrante ≥ 0,25 mm.
¡Nota!
La calidad del agua de realimentación debe cumplir las disposiciones
vigentes, p. ej. la norma VDI 2035.
–
7.4.1.2
Uso en una estación doméstica de calor a distancia
1
Estación doméstica de calor a distancia
2
Depósito básico
3
Recipiente de expansión de presión "MAG"
4
Unidad de realimentación a cargo del propietario
5
Unidad de control
Variomat 140 — 25.09.2020 - Rev. A
para el agua rica en gases de la instalación
para el agua desgasificada hacia la instalación.
Si no se alcanza la calidad prevista, utilice el Reflex Fillsoft para
desendurecer el agua de realimentación de la red de agua
potable.
