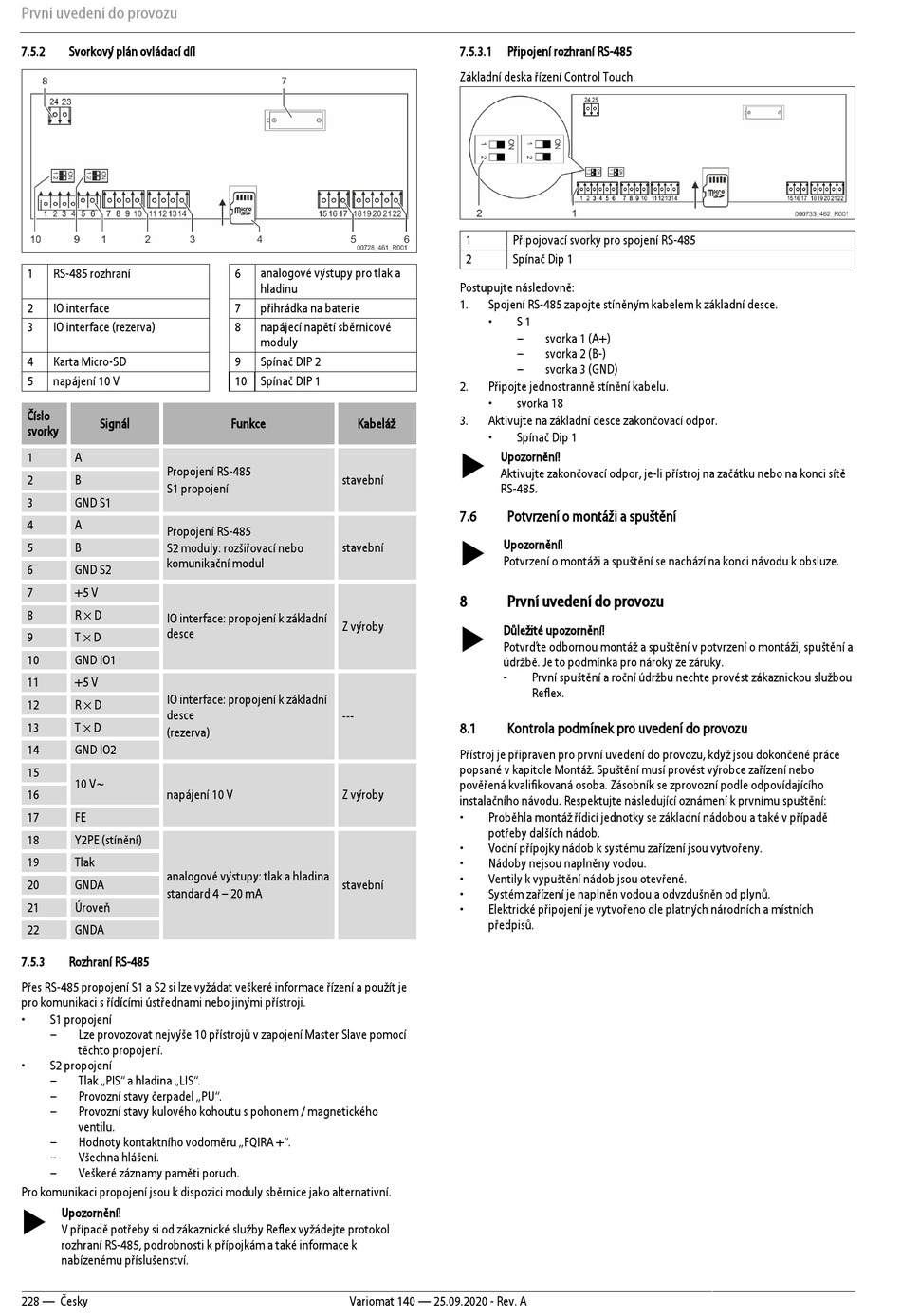

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 228

První uvedení do provozu
7.5.2 Svorkový plán ovládací díl
1 RS-485 rozhraní
2 IO interface
3 IO interface (rezerva)
4 Karta Micro-SD
5 napájení 10 V
Číslo
Signál
svorky
1 A
Propojení RS-485
2 B
S1 propojení
3 GND S1
4 A
Propojení RS-485
5 B
S2 moduly: rozšiřovací nebo
komunikační modul
6 GND S2
7 +5 V
8 R × D
IO interface: propojení k základní
desce
9 T × D
10 GND IO1
11 +5 V
IO interface: propojení k základní
12 R × D
desce
13 T × D
(rezerva)
14 GND IO2
15
10 V~
16 napájení 10 V
17 FE
18 Y2PE (stínění)
19 Tlak
analogové výstupy: tlak a hladina
20 GNDA
standard 4 – 20 mA
21 Úroveň
22 GNDA
7.5.3 Rozhraní RS-485
Přes RS-485 propojení S1 a S2 si lze vyžádat veškeré informace řízení a použít je
pro komunikaci s řídícími ústřednami nebo jinými přístroji.
• S1 propojení
– Lze provozovat nejvýše 10 přístrojů v zapojení Master Slave pomocí
těchto propojení.
• S2 propojení
– Tlak „PIS" a hladina „LIS".
– Provozní stavy čerpadel „PU".
– Provozní stavy kulového kohoutu s pohonem / magnetického
ventilu.
– Hodnoty kontaktního vodoměru „FQIRA +".
– Všechna hlášení.
– Veškeré záznamy paměti poruch.
Pro komunikaci propojení jsou k dispozici moduly sběrnice jako alternativní.
 Upozornění!
V případě potřeby si od zákaznické služby Reflex vyžádejte protokol
rozhraní RS-485, podrobnosti k přípojkám a také informace k
nabízenému příslušenství.
228 — Česky
6 analogové výstupy pro tlak a
hladinu
7 přihrádka na baterie
8 napájecí napětí sběrnicové
moduly
9 Spínač DIP 2
10 Spínač DIP 1
Funkce Kabeláž
stavební
stavební
Z výroby
---
Z výroby
stavební
Variomat 140 — 25.09.2020 - Rev. A
7.5.3.1 Připojení rozhraní RS-485
Základní deska řízení Control Touch.
1 Připojovací svorky pro spojení RS-485
2 Spínač Dip 1
Postupujte následovně:
1. Spojení RS-485 zapojte stíněným kabelem k základní desce.
• S 1
– svorka 1 (A+)
– svorka 2 (B-)
– svorka 3 (GND)
2. Připojte jednostranně stínění kabelu.
• svorka 18
3. Aktivujte na základní desce zakončovací odpor.
• Spínač Dip 1
 Upozornění!
Aktivujte zakončovací odpor, je-li přístroj na začátku nebo na konci sítě
RS-485.
7.6 Potvrzení o montáži a spuštění
 Upozornění!
Potvrzení o montáži a spuštění se nachází na konci návodu k obsluze.
8 První uvedení do provozu
 Důležité upozornění!
Potvrďte odbornou montáž a spuštění v potvrzení o montáži, spuštění a
údržbě. Je to podmínka pro nároky ze záruky.
- První spuštění a roční údržbu nechte provést zákaznickou službou
Reflex.
8.1 Kontrola podmínek pro uvedení do provozu
Přístroj je připraven pro první uvedení do provozu, když jsou dokončené práce
popsané v kapitole Montáž. Spuštění musí provést výrobce zařízení nebo
pověřená kvalifikovaná osoba. Zásobník se zprovozní podle odpovídajícího
instalačního návodu. Respektujte následující oznámení k prvnímu spuštění:
• Proběhla montáž řídicí jednotky se základní nádobou a také v případě
potřeby dalších nádob.
• Vodní přípojky nádob k systému zařízení jsou vytvořeny.
• Nádoby nejsou naplněny vodou.
• Ventily k vypuštění nádob jsou otevřené.
• Systém zařízení je naplněn vodou a odvzdušněn od plynů.
• Elektrické připojení je vytvořeno dle platných národních a místních
předpisů.
