Монтаж
7.3.4
Гидравлическое присоединение
7.3.4.1
Обзор

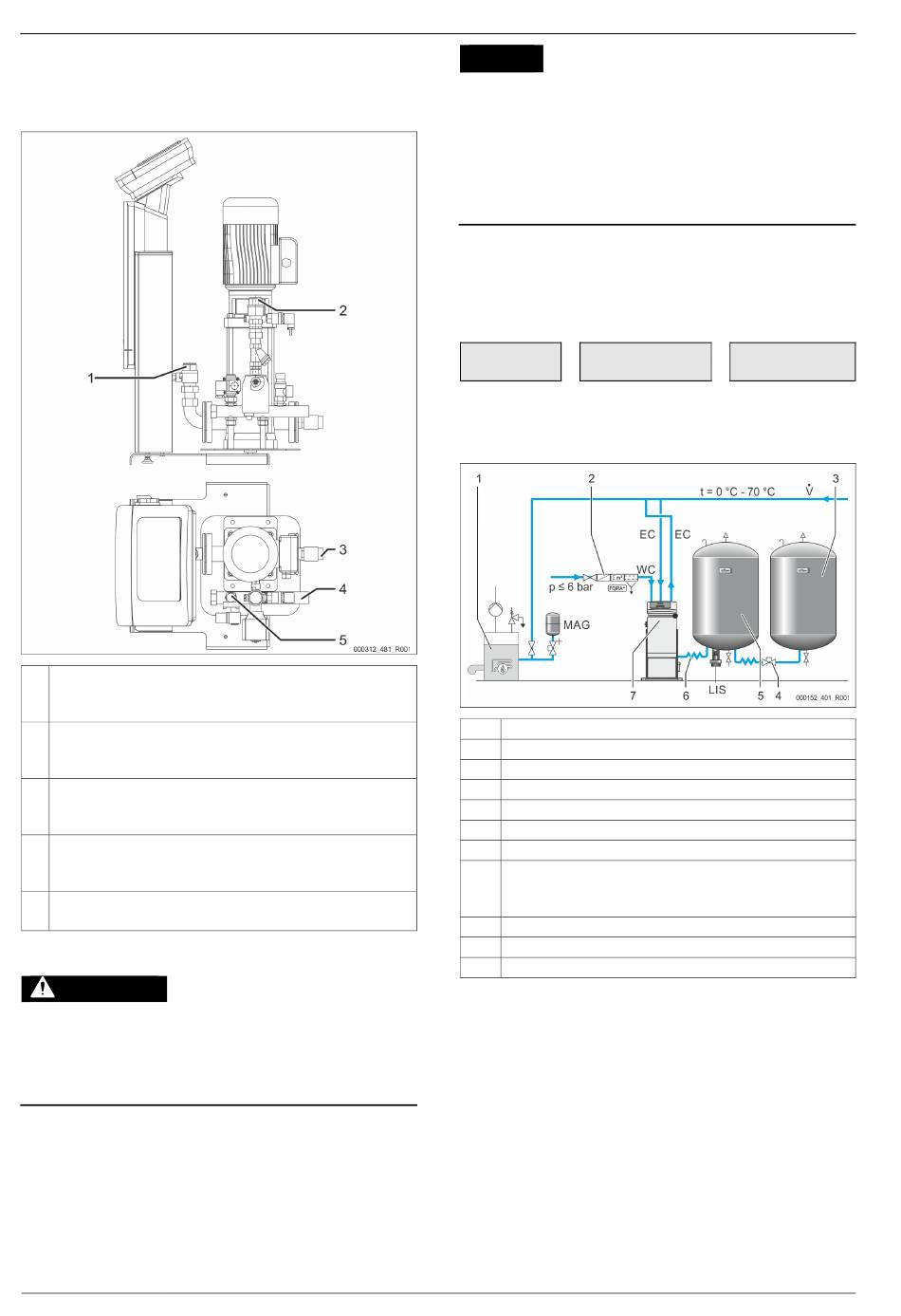

Обзор гидравлических присоединений на примере Variomat VS 1-
1/140
1
Деаэрационная линия (линия насоса)
•
Выход деаэрированной воды к системе
•
Соединение с внутренней резьбой Rp 1"
2
Перепускная линия Rp 1"
•
Вход газонасыщенной воды от системы
•
Соединение с внутренней резьбой Rp 1"
3
Подключение основного резервуара
•
Соединительный комплект «Насос»
•
Внешняя резьба 1"
4
Присоединение основного резервуара G 1"
•
Соединительный комплект «Перепускной коллектор»
•
Соединение с внешней резьбой 1"
5
Подключение линии подпитки
•
Соединение с внутренней резьбой Rp ½"
7.3.4.2
Подключение к контуру
ВНИМАНИЕ
Ожоги кожи и глаз горячим водяным паром.
Из предохранительного клапана может выходить горячий
водяной пар. Горячий водяной пар может стать причиной ожогов
кожи и глаз.
•
Выпускная линия должна быть проложена таким образом,
чтобы была исключена вероятность травмирования людей.
458 — Русский
ВАЖНО
Повреждения при неквалифицированном монтаже
Со стороны присоединений трубопроводов или аппаратов
установки могут возникать дополнительные нагрузки на
устройство.
•
Монтаж трубных соединений между устройством и
системой не должен приводить к возникновению
напряжений и вибраций.
•
При необходимости трубопроводы и аппараты должны быть
установлены на опорах.
Подключение к основному резервуару
Блок управления позиционирован относительно основного
резервуара в соответствии с выбранным вариантом размещения и
подключается его соединительным комплектом.
Присоединения к системе обозначены на блоке управления
наклейками.
Pumpen
Zur Anlage
Подключение
насоса к
системе
Подключение к системе
1
Генератор тепла
2
Опциональное оснащение
3
Дополнительный резервуар
4
Быстродействующая муфта Reflex R 1 x 1
5
Основной резервуар
6
Соединительный комплект для основного резервуара
7
Пример исполнения блока управления
EC
Деаэрационная линия
•
•
LIS
Устройство измерения уровня «LIS»
WC
Линия подпитки
MAG
Расширительный резервуар
При необходимости установить мембранный расширительный
резервуар MAG ≥ 35 л (напр., Reflex N). Он служит для снижения
частоты срабатывания и одновременно может использоваться для
индивидуальной защиты генераторов тепла. Согласно DIN / EN 12828 в
отопительных системах предписано размещение запорных арматур
между устройством и генератором тепла. В других случаях
необходимо устанавливать защищенные запорные устройства.
Расширительные линии «EC»
В целях обеспечения деаэрации смонтируйте две расширительные
линии «EC».
•
Одна линия для газонасыщенной воды от системы.
•
Одна линия для деаэрированной воды к системе.
Условный проход соединения «DN» для расширительных линий «EC»
должен соответствовать минимальному рабочему давлению «P
Variomat 140 — 25.09.2020 - Rev. A
Überströmung
Zur Anlage
Подключение
перепускного
клапана к системе
газонасыщенная вода от системы,
деаэрированная вода к системе.
Nachspeisung
Zum Behälter
Подключение
источника
подпитки к системе
».
