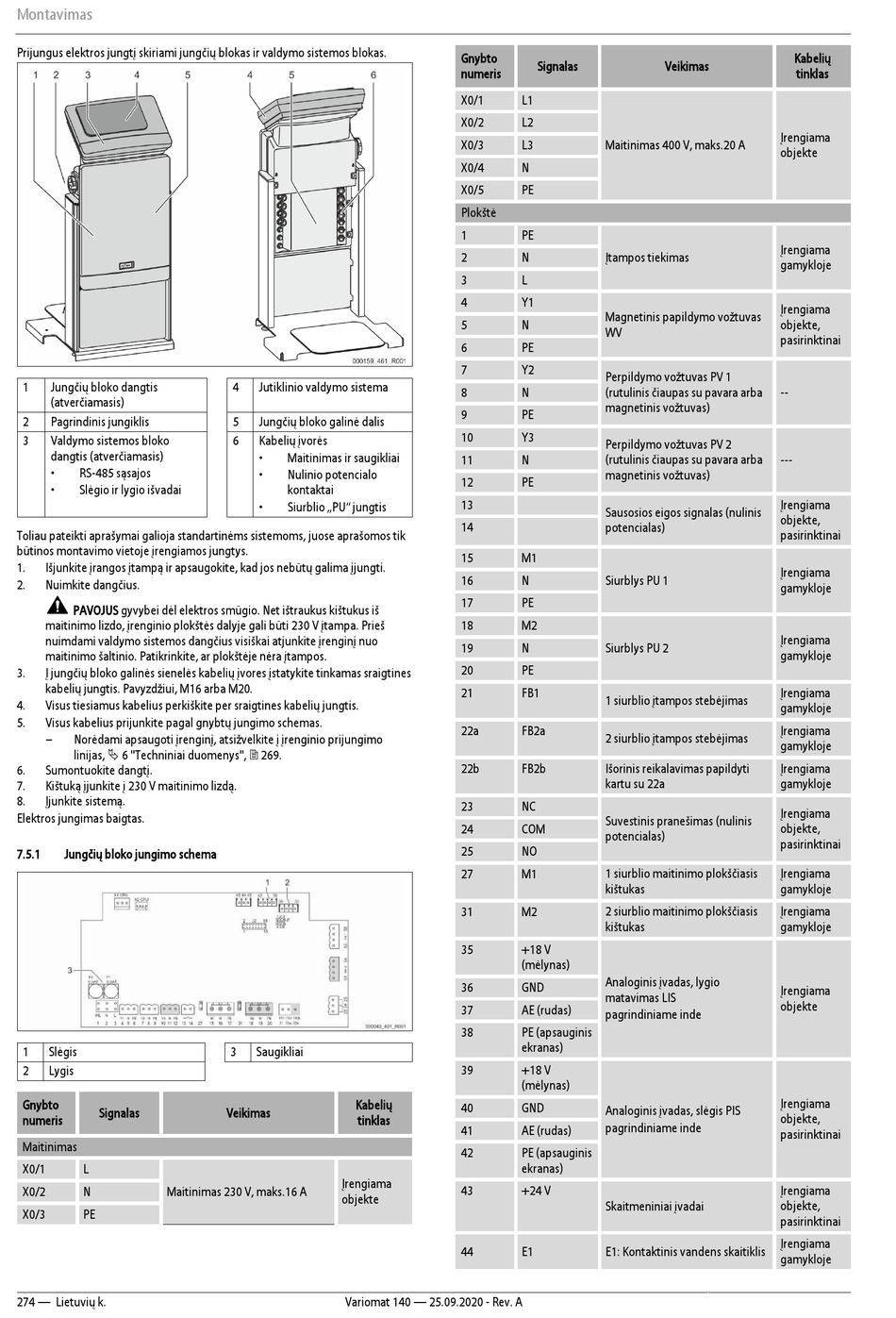

Montavimas
Prijungus elektros jungtį skiriami jungčių blokas ir valdymo sistemos blokas.
1
Jungčių bloko dangtis
(atverčiamasis)
2
Pagrindinis jungiklis
3
Valdymo sistemos bloko
dangtis (atverčiamasis)
RS-485 sąsajos
Slėgio ir lygio išvadai
Toliau pateikti aprašymai galioja standartinėms sistemoms, juose aprašomos tik
būtinos montavimo vietoje įrengiamos jungtys.
1.
Išjunkite įrangos įtampą ir apsaugokite, kad jos nebūtų galima įjungti.
2.
Nuimkite dangčius.
PAVOJUS gyvybei dėl elektros smūgio. Net ištraukus kištukus iš
maitinimo lizdo, įrenginio plokštės dalyje gali būti 230 V įtampa. Prieš
nuimdami valdymo sistemos dangčius visiškai atjunkite įrenginį nuo
maitinimo šaltinio. Patikrinkite, ar plokštėje nėra įtampos.
3.
Į jungčių bloko galinės sienelės kabelių įvores įstatykite tinkamas sraigtines
kabelių jungtis. Pavyzdžiui, M16 arba M20.
4.
Visus tiesiamus kabelius perkiškite per sraigtines kabelių jungtis.
5.
Visus kabelius prijunkite pagal gnybtų jungimo schemas.
Norėdami apsaugoti įrenginį, atsižvelkite į įrenginio prijungimo
linijas,  6 "Techniniai duomenys",  269.
6.
Sumontuokite dangtį.
7.
Kištuką įjunkite į 230 V maitinimo lizdą.
8.
Įjunkite sistemą.
Elektros jungimas baigtas.
7.5.1
Jungčių bloko jungimo schema
1
Slėgis
2
Lygis
Gnybto
Signalas
numeris
Maitinimas
X0/1
L
X0/2
N
Maitinimas 230 V, maks.16 A
X0/3
PE
274 — Lietuvių k.
4
Jutiklinio valdymo sistema
5
Jungčių bloko galinė dalis
6
Kabelių įvorės
Maitinimas ir saugikliai
Nulinio potencialo
kontaktai
Siurblio „PU" jungtis
3
Saugikliai
Kabelių
Veikimas
tinklas
Įrengiama
objekte
Variomat 140 — 25.09.2020 - Rev. A
Gnybto
Signalas
numeris
X0/1
L1
X0/2
L2
X0/3
L3
Maitinimas 400 V, maks.20 A
X0/4
N
X0/5
PE
Plokštė
1
PE
2
N
Įtampos tiekimas
3
L
4
Y1
Magnetinis papildymo vožtuvas
5
N
WV
6
PE
7
Y2
Perpildymo vožtuvas PV 1
8
N
(rutulinis čiaupas su pavara arba
magnetinis vožtuvas)
9
PE
10
Y3
Perpildymo vožtuvas PV 2
11
N
(rutulinis čiaupas su pavara arba
magnetinis vožtuvas)
12
PE
13
Sausosios eigos signalas (nulinis
14
potencialas)
15
M1
16
N
Siurblys PU 1
17
PE
18
M2
19
N
Siurblys PU 2
20
PE
21
FB1
1 siurblio įtampos stebėjimas
22a
FB2a
2 siurblio įtampos stebėjimas
22b
FB2b
Išorinis reikalavimas papildyti
kartu su 22a
23
NC
Suvestinis pranešimas (nulinis
24
COM
potencialas)
25
NO
27
M1
1 siurblio maitinimo plokščiasis
kištukas
31
M2
2 siurblio maitinimo plokščiasis
kištukas
35
+18 V
(mėlynas)
Analoginis įvadas, lygio
36
GND
matavimas LIS
37
AE (rudas)
pagrindiniame inde
38
PE (apsauginis
ekranas)
39
+18 V
(mėlynas)
40
GND
Analoginis įvadas, slėgis PIS
pagrindiniame inde
41
AE (rudas)
42
PE (apsauginis
ekranas)
43
+24 V
Skaitmeniniai įvadai
44
E1
E1: Kontaktinis vandens skaitiklis
Kabelių
Veikimas
tinklas
Įrengiama
objekte
Įrengiama
gamykloje
Įrengiama
objekte,
pasirinktinai
--
---
Įrengiama
objekte,
pasirinktinai
Įrengiama
gamykloje
Įrengiama
gamykloje
Įrengiama
gamykloje
Įrengiama
gamykloje
Įrengiama
gamykloje
Įrengiama
objekte,
pasirinktinai
Įrengiama
gamykloje
Įrengiama
gamykloje
Įrengiama
objekte
Įrengiama
objekte,
pasirinktinai
Įrengiama
objekte,
pasirinktinai
Įrengiama
gamykloje
