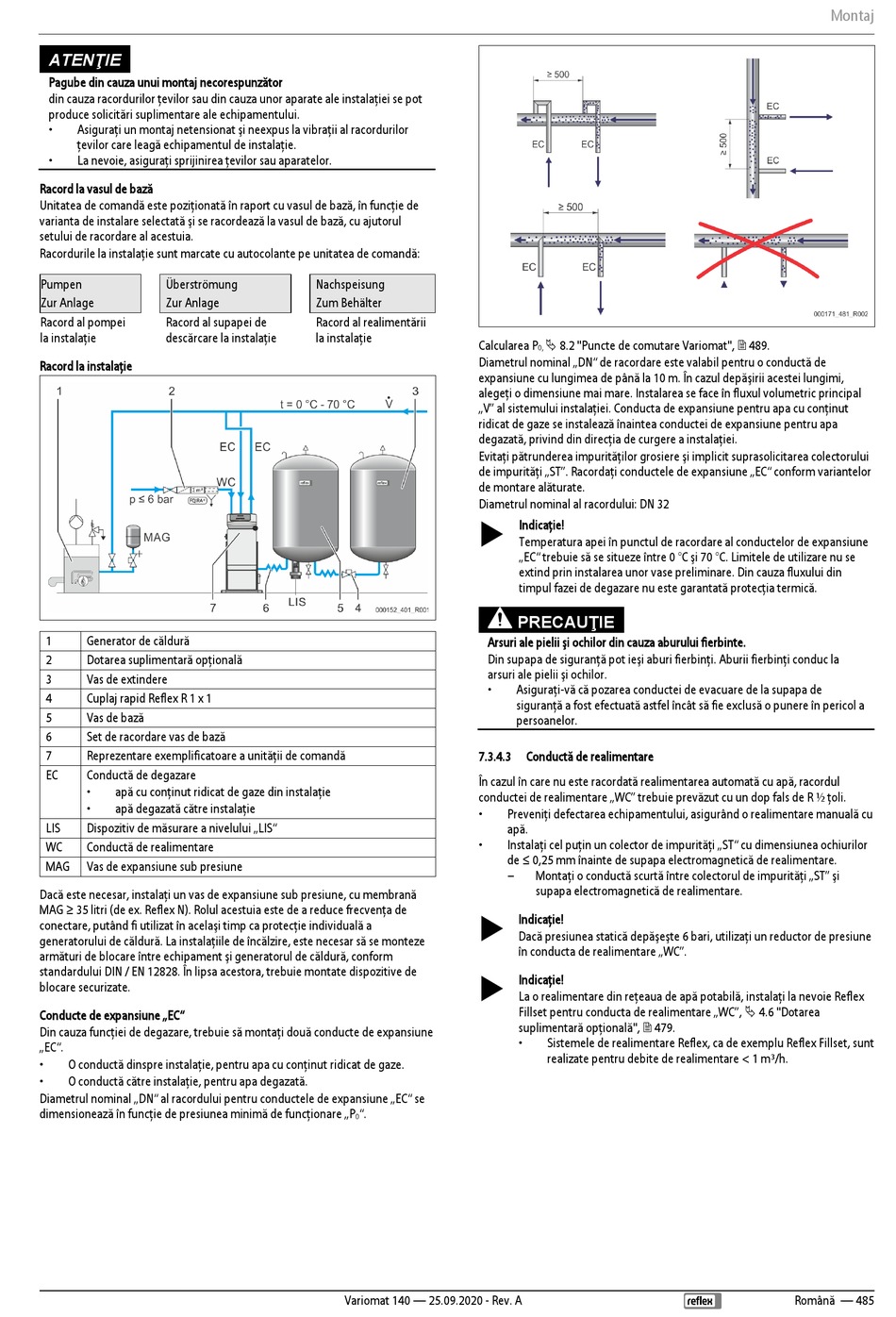

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 485

ATENŢIE
Pagube din cauza unui montaj necorespunzător
din cauza racordurilor ţevilor sau din cauza unor aparate ale instalaţiei se pot
produce solicitări suplimentare ale echipamentului.
• Asiguraţi un montaj netensionat şi neexpus la vibraţii al racordurilor
ţevilor care leagă echipamentul de instalaţie.
• La nevoie, asiguraţi sprijinirea ţevilor sau aparatelor.
Racord la vasul de bază
Unitatea de comandă este poziţionată în raport cu vasul de bază, în funcţie de
varianta de instalare selectată şi se racordează la vasul de bază, cu ajutorul
setului de racordare al acestuia.
Racordurile la instalaţie sunt marcate cu autocolante pe unitatea de comandă:
Pumpen Überströmung
Zur Anlage Zur Anlage
Racord al pompei Racord al supapei de
la instalaţie descărcare la instalaţie
Racord la instalaţie
1 Generator de căldură
2 Dotarea suplimentară opţională
3 Vas de extindere
4 Cuplaj rapid Reflex R 1 x 1
5 Vas de bază
6 Set de racordare vas de bază
7 Reprezentare exemplificatoare a unităţii de comandă
EC Conductă de degazare
• apă cu conţinut ridicat de gaze din instalaţie
• apă degazată către instalaţie
LIS Dispozitiv de măsurare a nivelului „LIS"
WC Conductă de realimentare
MAG Vas de expansiune sub presiune
Dacă este necesar, instalaţi un vas de expansiune sub presiune, cu membrană
MAG ≥ 35 litri (de ex. Reflex N). Rolul acestuia este de a reduce frecvenţa de
conectare, putând fi utilizat în acelaşi timp ca protecţie individuală a
generatorului de căldură. La instalaţiile de încălzire, este necesar să se monteze
armături de blocare între echipament şi generatorul de căldură, conform
standardului DIN / EN 12828. În lipsa acestora, trebuie montate dispozitive de
blocare securizate.
Conducte de expansiune „EC"
Din cauza funcţiei de degazare, trebuie să montaţi două conducte de expansiune
„EC".
• O conductă dinspre instalaţie, pentru apa cu conţinut ridicat de gaze.
• O conductă către instalaţie, pentru apa degazată.
Diametrul nominal „DN" al racordului pentru conductele de expansiune „EC" se
dimensionează în funcţie de presiunea minimă de funcţionare „P
Nachspeisung
Zum Behälter
Racord al realimentării
la instalaţie
Calcularea P
Diametrul nominal „DN" de racordare este valabil pentru o conductă de
expansiune cu lungimea de până la 10 m. În cazul depăşirii acestei lungimi,
alegeţi o dimensiune mai mare. Instalarea se face în fluxul volumetric principal
„V" al sistemului instalaţiei. Conducta de expansiune pentru apa cu conţinut
ridicat de gaze se instalează înaintea conductei de expansiune pentru apa
degazată, privind din direcţia de curgere a instalaţiei.
Evitaţi pătrunderea impurităţilor grosiere şi implicit suprasolicitarea colectorului
de impurităţi „ST". Racordaţi conductele de expansiune „EC" conform variantelor
de montare alăturate.
Diametrul nominal al racordului: DN 32

7.3.4.3
În cazul în care nu este racordată realimentarea automată cu apă, racordul
conductei de realimentare „WC" trebuie prevăzut cu un dop fals de R ½ ţoli.
•
•


".
0
Variomat 140 — 25.09.2020 - Rev. A
 8.2 "Puncte de comutare Variomat",  489.
0,
Indicaţie!
Temperatura apei în punctul de racordare al conductelor de expansiune
„EC" trebuie să se situeze între 0 °C şi 70 °C. Limitele de utilizare nu se
extind prin instalarea unor vase preliminare. Din cauza fluxului din
timpul fazei de degazare nu este garantată protecţia termică.
PRECAUŢIE
Arsuri ale pielii şi ochilor din cauza aburului fierbinte.
Din supapa de siguranţă pot ieşi aburi fierbinţi. Aburii fierbinţi conduc la
arsuri ale pielii şi ochilor.
• Asiguraţi-vă că pozarea conductei de evacuare de la supapa de
siguranţă a fost efectuată astfel încât să fie exclusă o punere în pericol a
persoanelor.
Conductă de realimentare
Preveniţi defectarea echipamentului, asigurând o realimentare manuală cu
apă.
Instalaţi cel puţin un colector de impurităţi „ST" cu dimensiunea ochiurilor
de ≤ 0,25 mm înainte de supapa electromagnetică de realimentare.
– Montaţi o conductă scurtă între colectorul de impurităţi „ST" şi
supapa electromagnetică de realimentare.
Indicaţie!
Dacă presiunea statică depăşeşte 6 bari, utilizaţi un reductor de presiune
în conducta de realimentare „WC".
Indicaţie!
La o realimentare din reţeaua de apă potabilă, instalaţi la nevoie Reflex
Fillset pentru conducta de realimentare „WC",  4.6 "Dotarea
suplimentară opţională",  479.
• Sistemele de realimentare Reflex, ca de exemplu Reflex Fillset, sunt
realizate pentru debite de realimentare < 1 m³/h.
Montaj
