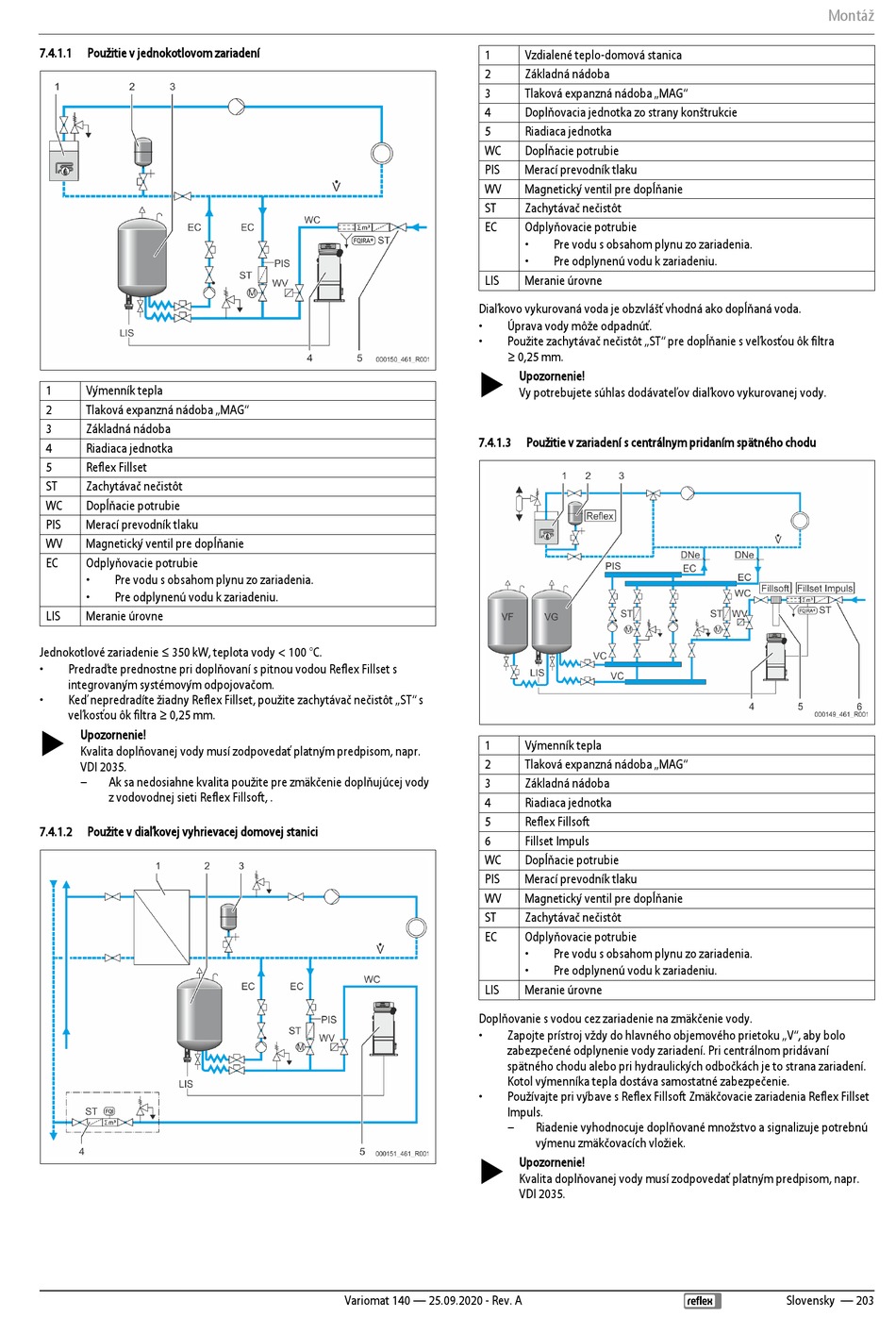

7.4.1.1 Použitie v jednokotlovom zariadení
1 Výmenník tepla
2 Tlaková expanzná nádoba „MAG"
3 Základná nádoba
4 Riadiaca jednotka
5 Reflex Fillset
ST Zachytávač nečistôt
WC Dopĺňacie potrubie
PIS Merací prevodník tlaku
WV Magnetický ventil pre dopĺňanie
EC Odplyňovacie potrubie
• Pre vodu s obsahom plynu zo zariadenia.
• Pre odplynenú vodu k zariadeniu.
LIS Meranie úrovne
Jednokotlové zariadenie ≤ 350 kW, teplota vody < 100 °C.
• Predraďte prednostne pri doplňovaní s pitnou vodou Reflex Fillset s
integrovaným systémovým odpojovačom.
• Keď nepredradíte žiadny Reflex Fillset, použite zachytávač nečistôt „ST" s
veľkosťou ôk filtra ≥ 0,25 mm.
 Upozornenie!
Kvalita doplňovanej vody musí zodpovedať platným predpisom, napr.
VDI 2035.
– Ak sa nedosiahne kvalita použite pre zmäkčenie doplňujúcej vody
z vodovodnej sieti Reflex Fillsoft, .
7.4.1.2 Použite v diaľkovej vyhrievacej domovej stanici
1
2
3
4
5
WC
PIS
WV
ST
EC
LIS
Diaľkovo vykurovaná voda je obzvlášť vhodná ako dopĺňaná voda.
• Úprava vody môže odpadnúť.
• Použite zachytávač nečistôt „ST" pre dopĺňanie s veľkosťou ôk filtra
≥ 0,25 mm.

7.4.1.3
1
2
3
4
5
6
WC
PIS
WV
ST
EC
LIS
Doplňovanie s vodou cez zariadenie na zmäkčenie vody.
• Zapojte prístroj vždy do hlavného objemového prietoku „V", aby bolo
zabezpečené odplynenie vody zariadení. Pri centrálnom pridávaní
spätného chodu alebo pri hydraulických odbočkách je to strana zariadení.
Kotol výmenníka tepla dostáva samostatné zabezpečenie.
• Používajte pri výbave s Reflex Fillsoft Zmäkčovacie zariadenia Reflex Fillset
Impuls.
–

Variomat 140 — 25.09.2020 - Rev. A
Vzdialené teplo-domová stanica
Základná nádoba
Tlaková expanzná nádoba „MAG"
Doplňovacia jednotka zo strany konštrukcie
Riadiaca jednotka
Dopĺňacie potrubie
Merací prevodník tlaku
Magnetický ventil pre dopĺňanie
Zachytávač nečistôt
Odplyňovacie potrubie
• Pre vodu s obsahom plynu zo zariadenia.
• Pre odplynenú vodu k zariadeniu.
Meranie úrovne
Upozornenie!
Vy potrebujete súhlas dodávateľov diaľkovo vykurovanej vody.
Použitie v zariadení s centrálnym pridaním spätného chodu
Výmenník tepla
Tlaková expanzná nádoba „MAG"
Základná nádoba
Riadiaca jednotka
Reflex Fillsoft
Fillset Impuls
Dopĺňacie potrubie
Merací prevodník tlaku
Magnetický ventil pre dopĺňanie
Zachytávač nečistôt
Odplyňovacie potrubie
• Pre vodu s obsahom plynu zo zariadenia.
• Pre odplynenú vodu k zariadeniu.
Meranie úrovne
Riadenie vyhodnocuje doplňované množstvo a signalizuje potrebnú
výmenu zmäkčovacích vložiek.
Upozornenie!
Kvalita doplňovanej vody musí zodpovedať platným predpisom, napr.
VDI 2035.
