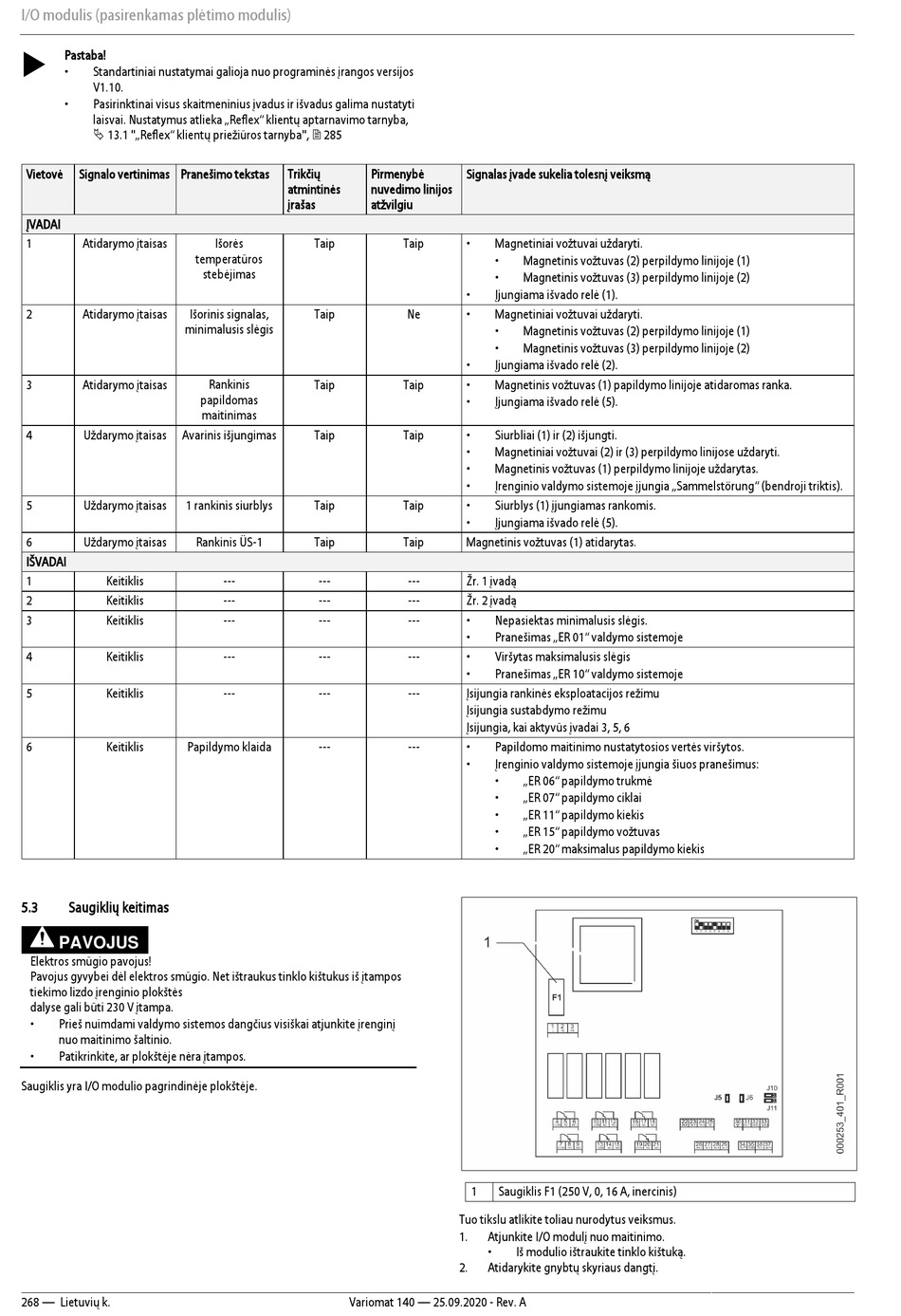

I/O modulis (pasirenkamas plėtimo modulis)
Pastaba!
•
Standartiniai nustatymai galioja nuo programinės įrangos versijos
V1.10.
•
Pasirinktinai visus skaitmeninius įvadus ir išvadus galima nustatyti
laisvai. Nustatymus atlieka „Reflex" klientų aptarnavimo tarnyba,
13.1 "„Reflex" klientų priežiūros tarnyba", 285
Vietovė
Signalo vertinimas Pranešimo tekstas
ĮVADAI
1
Atidarymo įtaisas
2
Atidarymo įtaisas
Išorinis signalas,
minimalusis slėgis
3
Atidarymo įtaisas
4
Uždarymo įtaisas
Avarinis išjungimas
5
Uždarymo įtaisas
1 rankinis siurblys
6
Uždarymo įtaisas
IŠVADAI
1
Keitiklis
2
Keitiklis
3
Keitiklis
4
Keitiklis
5
Keitiklis
6
Keitiklis
Papildymo klaida
5.3
Saugiklių keitimas
PAVOJUS
Elektros smūgio pavojus!
Pavojus gyvybei dėl elektros smūgio. Net ištraukus tinklo kištukus iš įtampos
tiekimo lizdo įrenginio plokštės
dalyse gali būti 230 V įtampa.
•
Prieš nuimdami valdymo sistemos dangčius visiškai atjunkite įrenginį
nuo maitinimo šaltinio.
•
Patikrinkite, ar plokštėje nėra įtampos.
Saugiklis yra I/O modulio pagrindinėje plokštėje.
268 — Lietuvių k.
Trikčių
atmintinės
įrašas
Išorės
Taip
temperatūros
stebėjimas
Taip
Rankinis
Taip
papildomas
maitinimas
Taip
Taip
Rankinis ÜS-1
Taip
---
---
---
---
---
---
---
---
---
---
---
Variomat 140 — 25.09.2020 - Rev. A
Pirmenybė
Signalas įvade sukelia tolesnį veiksmą
nuvedimo linijos
atžvilgiu
Taip
•
Magnetiniai vožtuvai uždaryti.
•
Magnetinis vožtuvas (2) perpildymo linijoje (1)
•
Magnetinis vožtuvas (3) perpildymo linijoje (2)
•
Įjungiama išvado relė (1).
Ne
•
Magnetiniai vožtuvai uždaryti.
•
Magnetinis vožtuvas (2) perpildymo linijoje (1)
•
Magnetinis vožtuvas (3) perpildymo linijoje (2)
•
Įjungiama išvado relė (2).
Taip
•
Magnetinis vožtuvas (1) papildymo linijoje atidaromas ranka.
•
Įjungiama išvado relė (5).
Taip
•
Siurbliai (1) ir (2) išjungti.
•
Magnetiniai vožtuvai (2) ir (3) perpildymo linijose uždaryti.
•
Magnetinis vožtuvas (1) perpildymo linijoje uždarytas.
•
Įrenginio valdymo sistemoje įjungia „Sammelstörung" (bendroji triktis).
Taip
•
Siurblys (1) įjungiamas rankomis.
•
Įjungiama išvado relė (5).
Taip
Magnetinis vožtuvas (1) atidarytas.
---
Žr. 1 įvadą
---
Žr. 2 įvadą
---
•
Nepasiektas minimalusis slėgis.
•
Pranešimas „ER 01" valdymo sistemoje
---
•
Viršytas maksimalusis slėgis
•
Pranešimas „ER 10" valdymo sistemoje
---
Įsijungia rankinės eksploatacijos režimu
Įsijungia sustabdymo režimu
Įsijungia, kai aktyvūs įvadai 3, 5, 6
---
•
Papildomo maitinimo nustatytosios vertės viršytos.
•
Įrenginio valdymo sistemoje įjungia šiuos pranešimus:
•
„ER 06" papildymo trukmė
•
„ER 07" papildymo ciklai
•
„ER 11" papildymo kiekis
•
„ER 15" papildymo vožtuvas
•
„ER 20" maksimalus papildymo kiekis
1
Saugiklis F1 (250 V, 0, 16 A, inercinis)
Tuo tikslu atlikite toliau nurodytus veiksmus.
1.
Atjunkite I/O modulį nuo maitinimo.
•
Iš modulio ištraukite tinklo kištuką.
2.
Atidarykite gnybtų skyriaus dangtį.
