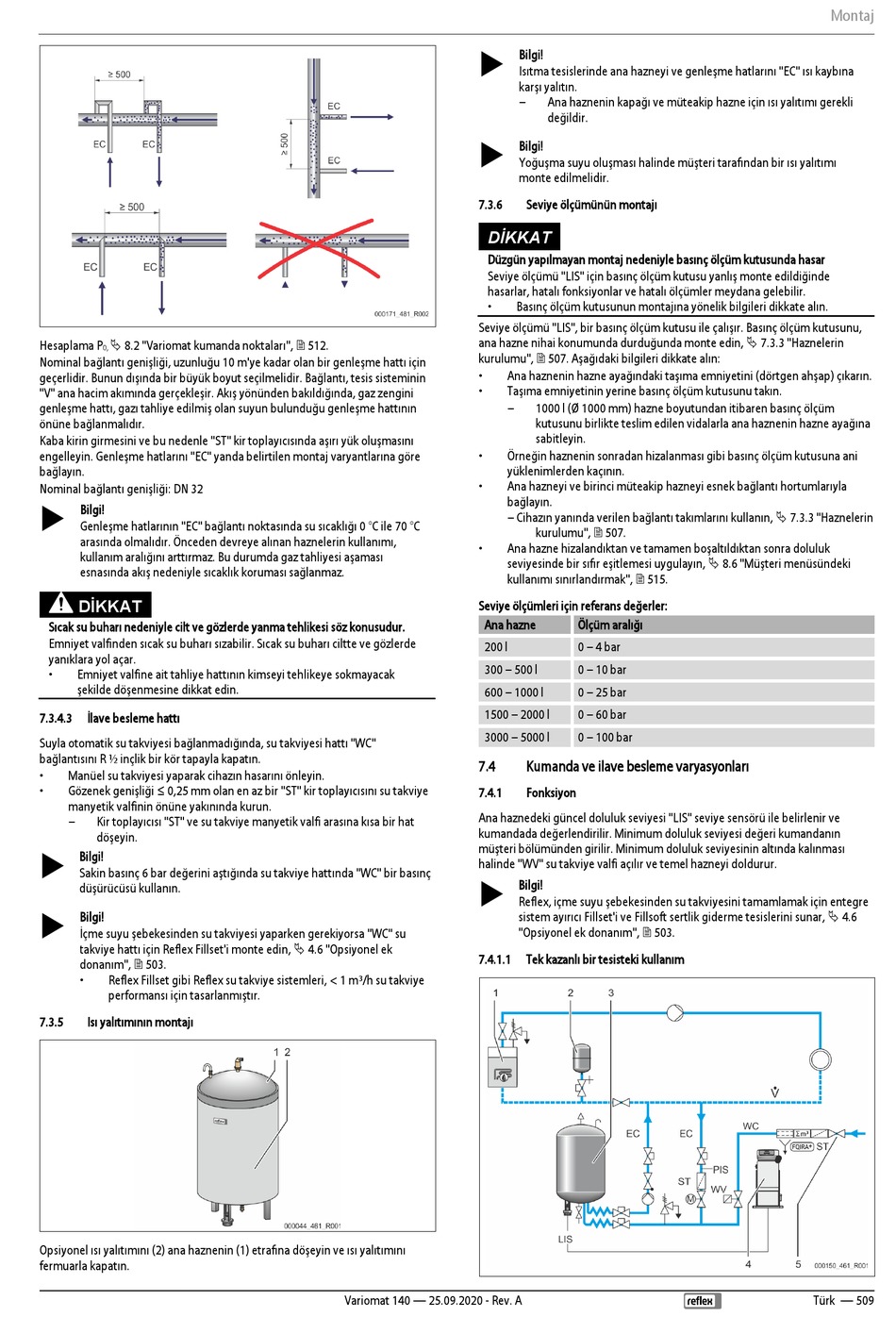

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 509

Hesaplama P  8.2 "Variomat kumanda noktaları",  512.
0,
Nominal bağlantı genişliği, uzunluğu 10 m'ye kadar olan bir genleşme hattı için
geçerlidir. Bunun dışında bir büyük boyut seçilmelidir. Bağlantı, tesis sisteminin
"V" ana hacim akımında gerçekleşir. Akış yönünden bakıldığında, gaz zengini
genleşme hattı, gazı tahliye edilmiş olan suyun bulunduğu genleşme hattının
önüne bağlanmalıdır.
Kaba kirin girmesini ve bu nedenle "ST" kir toplayıcısında aşırı yük oluşmasını
engelleyin. Genleşme hatlarını "EC" yanda belirtilen montaj varyantlarına göre
bağlayın.
Nominal bağlantı genişliği: DN 32
 Bilgi!
Genleşme hatlarının "EC" bağlantı noktasında su sıcaklığı 0 °C ile 70 °C
arasında olmalıdır. Önceden devreye alınan haznelerin kullanımı,
kullanım aralığını arttırmaz. Bu durumda gaz tahliyesi aşaması
esnasında akış nedeniyle sıcaklık koruması sağlanmaz.
DİKKAT
Sıcak su buharı nedeniyle cilt ve gözlerde yanma tehlikesi söz konusudur.
Emniyet valfinden sıcak su buharı sızabilir. Sıcak su buharı ciltte ve gözlerde
yanıklara yol açar.
• Emniyet valfine ait tahliye hattının kimseyi tehlikeye sokmayacak
şekilde döşenmesine dikkat edin.
7.3.4.3 İlave besleme hattı
Suyla otomatik su takviyesi bağlanmadığında, su takviyesi hattı "WC"
bağlantısını R ½ inçlik bir kör tapayla kapatın.
• Manüel su takviyesi yaparak cihazın hasarını önleyin.
• Gözenek genişliği ≤ 0,25 mm olan en az bir "ST" kir toplayıcısını su takviye
manyetik valfinin önüne yakınında kurun.
– Kir toplayıcısı "ST" ve su takviye manyetik valfi arasına kısa bir hat
döşeyin.
 Bilgi!
Sakin basınç 6 bar değerini aştığında su takviye hattında "WC" bir basınç
düşürücüsü kullanın.
 Bilgi!
İçme suyu şebekesinden su takviyesi yaparken gerekiyorsa "WC" su
takviye hattı için Reflex Fillset'i monte edin,  4.6 "Opsiyonel ek
donanım",  503.
• Reflex Fillset gibi Reflex su takviye sistemleri, < 1 m³/h su takviye
performansı için tasarlanmıştır.
7.3.5 Isı yalıtımının montajı
Opsiyonel ısı yalıtımını (2) ana haznenin (1) etrafına döşeyin ve ısı yalıtımını
fermuarla kapatın.


7.3.6
DİKKAT
Düzgün yapılmayan montaj nedeniyle basınç ölçüm kutusunda hasar
Seviye ölçümü "LIS" için basınç ölçüm kutusu yanlış monte edildiğinde
hasarlar, hatalı fonksiyonlar ve hatalı ölçümler meydana gelebilir.
•
Seviye ölçümü "LIS", bir basınç ölçüm kutusu ile çalışır. Basınç ölçüm kutusunu,
ana hazne nihai konumunda durduğunda monte edin,  7.3.3 "Haznelerin
kurulumu",  507. Aşağıdaki bilgileri dikkate alın:
• Ana haznenin hazne ayağındaki taşıma emniyetini (dörtgen ahşap) çıkarın.
• Taşıma emniyetinin yerine basınç ölçüm kutusunu takın.
–
• Örneğin haznenin sonradan hizalanması gibi basınç ölçüm kutusuna ani
yüklenimlerden kaçının.
• Ana hazneyi ve birinci müteakip hazneyi esnek bağlantı hortumlarıyla
bağlayın.
– Cihazın yanında verilen bağlantı takımlarını kullanın,  7.3.3 "Haznelerin
• Ana hazne hizalandıktan ve tamamen boşaltıldıktan sonra doluluk
seviyesinde bir sıfır eşitlemesi uygulayın,  8.6 "Müşteri menüsündeki
kullanımı sınırlandırmak",  515.
Seviye ölçümleri için referans değerler:
Ana hazne
200 l
300 – 500 l
600 – 1000 l
1500 – 2000 l
3000 – 5000 l
7.4
7.4.1
Ana haznedeki güncel doluluk seviyesi "LIS" seviye sensörü ile belirlenir ve
kumandada değerlendirilir. Minimum doluluk seviyesi değeri kumandanın
müşteri bölümünden girilir. Minimum doluluk seviyesinin altında kalınması
halinde "WV" su takviye valfi açılır ve temel hazneyi doldurur.

7.4.1.1
Variomat 140 — 25.09.2020 - Rev. A
Bilgi!
Isıtma tesislerinde ana hazneyi ve genleşme hatlarını "EC" ısı kaybına
karşı yalıtın.
– Ana haznenin kapağı ve müteakip hazne için ısı yalıtımı gerekli
değildir.
Bilgi!
Yoğuşma suyu oluşması halinde müşteri tarafından bir ısı yalıtımı
monte edilmelidir.
Seviye ölçümünün montajı
Basınç ölçüm kutusunun montajına yönelik bilgileri dikkate alın.
1000 l (Ø 1000 mm) hazne boyutundan itibaren basınç ölçüm
kutusunu birlikte teslim edilen vidalarla ana haznenin hazne ayağına
sabitleyin.
kurulumu",  507.
Ölçüm aralığı
0 – 4 bar
0 – 10 bar
0 – 25 bar
0 – 60 bar
0 – 100 bar
Kumanda ve ilave besleme varyasyonları
Fonksiyon
Bilgi!
Reflex, içme suyu şebekesinden su takviyesini tamamlamak için entegre
sistem ayırıcı Fillset'i ve Fillsoft sertlik giderme tesislerini sunar,  4.6
"Opsiyonel ek donanım",  503.
Tek kazanlı bir tesisteki kullanım
Montaj
Türk — 509
