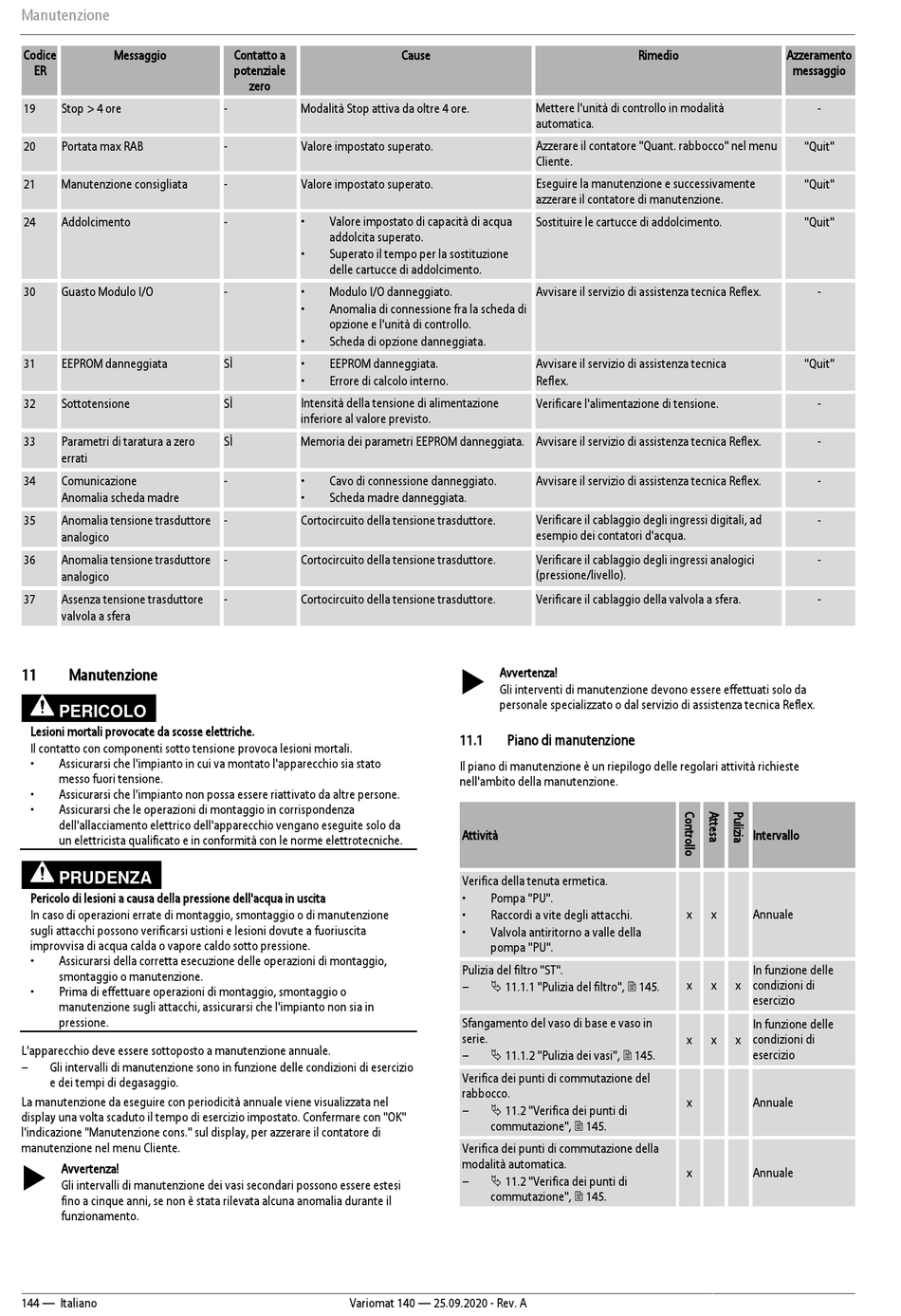

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 144

Manutenzione
Codice Messaggio
ER
19 Stop > 4 ore
20 Portata max RAB
21 Manutenzione consigliata
24 Addolcimento
30 Guasto Modulo I/O
31 EEPROM danneggiata
32 Sottotensione
33 Parametri di taratura a zero
errati
34 Comunicazione
Anomalia scheda madre
35 Anomalia tensione trasduttore
analogico
36 Anomalia tensione trasduttore
analogico
37 Assenza tensione trasduttore
valvola a sfera
11 Manutenzione
PERICOLO
Lesioni mortali provocate da scosse elettriche.
Il contatto con componenti sotto tensione provoca lesioni mortali.
• Assicurarsi che l'impianto in cui va montato l'apparecchio sia stato
messo fuori tensione.
• Assicurarsi che l'impianto non possa essere riattivato da altre persone.
• Assicurarsi che le operazioni di montaggio in corrispondenza
dell'allacciamento elettrico dell'apparecchio vengano eseguite solo da
un elettricista qualificato e in conformità con le norme elettrotecniche.
PRUDENZA
Pericolo di lesioni a causa della pressione dell'acqua in uscita
In caso di operazioni errate di montaggio, smontaggio o di manutenzione
sugli attacchi possono verificarsi ustioni e lesioni dovute a fuoriuscita
improvvisa di acqua calda o vapore caldo sotto pressione.
• Assicurarsi della corretta esecuzione delle operazioni di montaggio,
smontaggio o manutenzione.
• Prima di effettuare operazioni di montaggio, smontaggio o
manutenzione sugli attacchi, assicurarsi che l'impianto non sia in
pressione.
L'apparecchio deve essere sottoposto a manutenzione annuale.
– Gli intervalli di manutenzione sono in funzione delle condizioni di esercizio
e dei tempi di degasaggio.
La manutenzione da eseguire con periodicità annuale viene visualizzata nel
display una volta scaduto il tempo di esercizio impostato. Confermare con "OK"
l'indicazione "Manutenzione cons." sul display, per azzerare il contatore di
manutenzione nel menu Cliente.
 Avvertenza!
Gli intervalli di manutenzione dei vasi secondari possono essere estesi
fino a cinque anni, se non è stata rilevata alcuna anomalia durante il
funzionamento.
144 — Italiano
Contatto a
potenziale
zero
- Modalità Stop attiva da oltre 4 ore.
- Valore impostato superato.
- Valore impostato superato.
• Valore impostato di capacità di acqua
-
addolcita superato.
• Superato il tempo per la sostituzione
delle cartucce di addolcimento.
- • Modulo I/O danneggiato.
• Anomalia di connessione fra la scheda di
opzione e l'unità di controllo.
• Scheda di opzione danneggiata.
SÌ • EEPROM danneggiata.
• Errore di calcolo interno.
SÌ Intensità della tensione di alimentazione
inferiore al valore previsto.
SÌ Memoria dei parametri EEPROM danneggiata. Avvisare il servizio di assistenza tecnica Reflex.
- • Cavo di connessione danneggiato.
• Scheda madre danneggiata.
- Cortocircuito della tensione trasduttore.
- Cortocircuito della tensione trasduttore.
- Cortocircuito della tensione trasduttore.
Variomat 140 — 25.09.2020 - Rev. A
Cause
Mettere l'unità di controllo in modalità
automatica.
Azzerare il contatore "Quant. rabbocco" nel menu
Cliente.
Eseguire la manutenzione e successivamente
azzerare il contatore di manutenzione.
Sostituire le cartucce di addolcimento.
Avvisare il servizio di assistenza tecnica Reflex.
Avvisare il servizio di assistenza tecnica
Reflex.
Verificare l'alimentazione di tensione.
Avvisare il servizio di assistenza tecnica Reflex.
Verificare il cablaggio degli ingressi digitali, ad
esempio dei contatori d'acqua.
Verificare il cablaggio degli ingressi analogici
(pressione/livello).
Verificare il cablaggio della valvola a sfera.
 Avvertenza!
Gli interventi di manutenzione devono essere effettuati solo da
personale specializzato o dal servizio di assistenza tecnica Reflex.
11.1 Piano di manutenzione
Il piano di manutenzione è un riepilogo delle regolari attività richieste
nell'ambito della manutenzione.
Attività
Verifica della tenuta ermetica.
• Pompa "PU".
• Raccordi a vite degli attacchi.
• Valvola antiritorno a valle della
pompa "PU".
Pulizia del filtro "ST".
–  11.1.1 "Pulizia del filtro",  145.
Sfangamento del vaso di base e vaso in
serie.
–  11.1.2 "Pulizia dei vasi",  145.
Verifica dei punti di commutazione del
rabbocco.
–  11.2 "Verifica dei punti di
commutazione",  145.
Verifica dei punti di commutazione della
modalità automatica.
–  11.2 "Verifica dei punti di
commutazione",  145.
Rimedio Azzeramento
messaggio
"Quit"
"Quit"
"Quit"
"Quit"
Intervallo
x x Annuale
In funzione delle
x x x condizioni di
esercizio
In funzione delle
x x x condizioni di
esercizio
x Annuale
x Annuale
-
-
-
-
-
-
-
-
