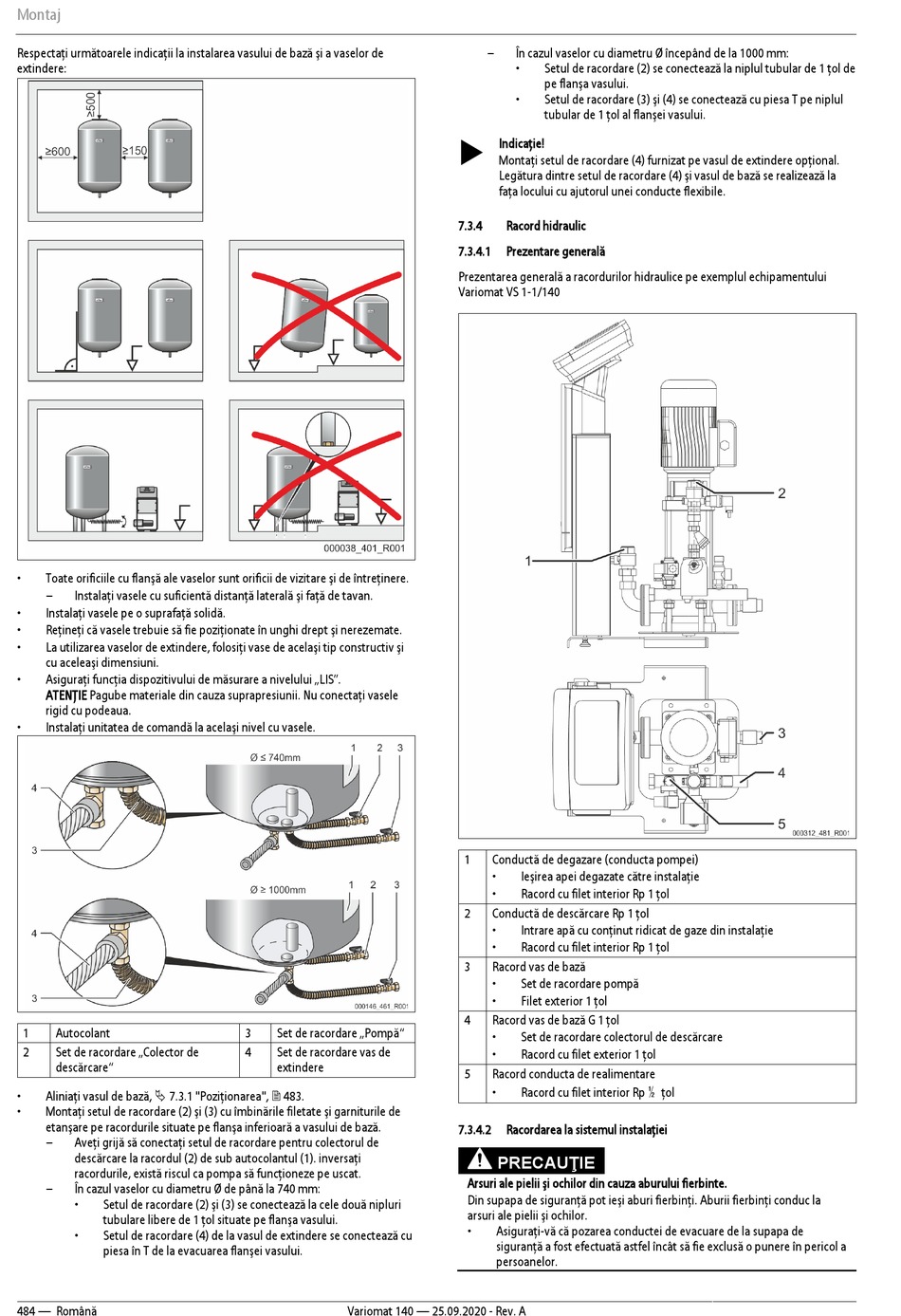

Montaj
Respectaţi următoarele indicaţii la instalarea vasului de bază şi a vaselor de
extindere:
•
Toate orificiile cu flanşă ale vaselor sunt orificii de vizitare şi de întreţinere.
–
Instalaţi vasele cu suficientă distanţă laterală şi faţă de tavan.
•
Instalaţi vasele pe o suprafaţă solidă.
•
Reţineţi că vasele trebuie să fie poziţionate în unghi drept şi nerezemate.
•
La utilizarea vaselor de extindere, folosiţi vase de acelaşi tip constructiv şi
cu aceleaşi dimensiuni.
•
Asiguraţi funcţia dispozitivului de măsurare a nivelului „LIS".
ATENŢIE Pagube materiale din cauza suprapresiunii. Nu conectaţi vasele
rigid cu podeaua.
•
Instalaţi unitatea de comandă la acelaşi nivel cu vasele.
1
Autocolant
2
Set de racordare „Colector de
descărcare"
Aliniaţi vasul de bază, 7.3.1 "Poziţionarea", 483.
•
•
Montaţi setul de racordare (2) şi (3) cu îmbinările filetate şi garniturile de
etanşare pe racordurile situate pe flanşa inferioară a vasului de bază.
–
Aveţi grijă să conectaţi setul de racordare pentru colectorul de
descărcare la racordul (2) de sub autocolantul (1). inversaţi
racordurile, există riscul ca pompa să funcţioneze pe uscat.
–
În cazul vaselor cu diametru Ø de până la 740 mm:
•
Setul de racordare (2) şi (3) se conectează la cele două nipluri
tubulare libere de 1 ţol situate pe flanşa vasului.
•
Setul de racordare (4) de la vasul de extindere se conectează cu
piesa în T de la evacuarea flanşei vasului.
484 — Română
3
Set de racordare „Pompă"
4
Set de racordare vas de
extindere
Variomat 140 — 25.09.2020 - Rev. A
–
În cazul vaselor cu diametru Ø începând de la 1000 mm:
•
Setul de racordare (2) se conectează la niplul tubular de 1 ţol de
pe flanşa vasului.
•
Setul de racordare (3) şi (4) se conectează cu piesa T pe niplul
tubular de 1 ţol al flanşei vasului.
Indicaţie!
Montaţi setul de racordare (4) furnizat pe vasul de extindere opţional.
Legătura dintre setul de racordare (4) şi vasul de bază se realizează la
faţa locului cu ajutorul unei conducte flexibile.
7.3.4
Racord hidraulic
7.3.4.1
Prezentare generală
Prezentarea generală a racordurilor hidraulice pe exemplul echipamentului
Variomat VS 1-1/140
1
Conductă de degazare (conducta pompei)
•
Ieşirea apei degazate către instalaţie
•
Racord cu filet interior Rp 1 ţol
2
Conductă de descărcare Rp 1 ţol
•
Intrare apă cu conţinut ridicat de gaze din instalaţie
•
Racord cu filet interior Rp 1 ţol
3
Racord vas de bază
•
Set de racordare pompă
•
Filet exterior 1 ţol
4
Racord vas de bază G 1 ţol
•
Set de racordare colectorul de descărcare
•
Racord cu filet exterior 1 ţol
5
Racord conducta de realimentare
•
Racord cu filet interior Rp ½ ţol
7.3.4.2
Racordarea la sistemul instalaţiei
PRECAUŢIE
Arsuri ale pielii şi ochilor din cauza aburului fierbinte.
Din supapa de siguranţă pot ieşi aburi fierbinţi. Aburii fierbinţi conduc la
arsuri ale pielii şi ochilor.
•
Asiguraţi-vă că pozarea conductei de evacuare de la supapa de
siguranţă a fost efectuată astfel încât să fie exclusă o punere în pericol a
persoanelor.
