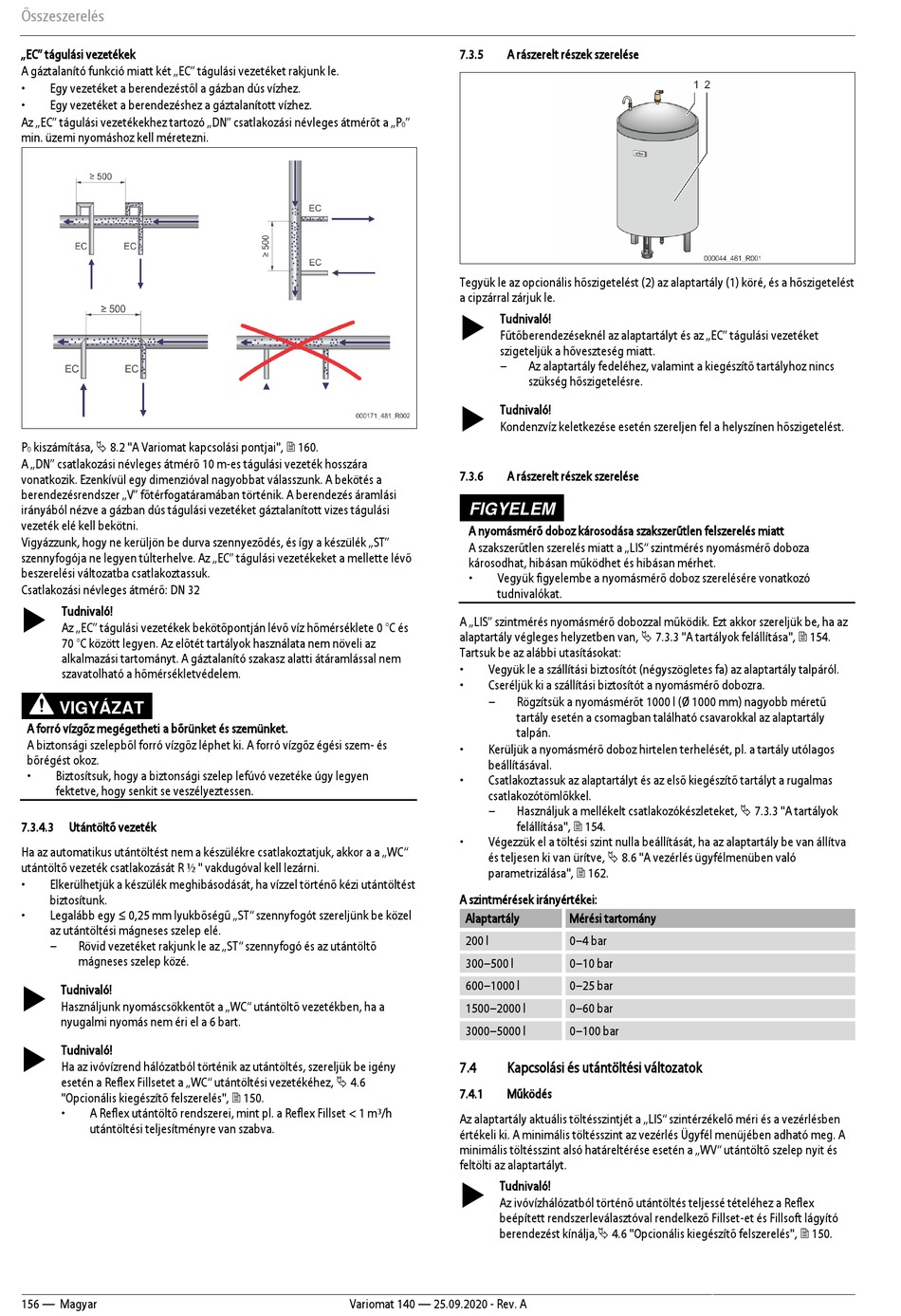

Összeszerelés
„EC" tágulási vezetékek
A gáztalanító funkció miatt két „EC" tágulási vezetéket rakjunk le.
•
Egy vezetéket a berendezéstől a gázban dús vízhez.
•
Egy vezetéket a berendezéshez a gáztalanított vízhez.
Az „EC" tágulási vezetékekhez tartozó „DN" csatlakozási névleges átmérőt a „P
min. üzemi nyomáshoz kell méretezni.
P
kiszámítása, 8.2 "A Variomat kapcsolási pontjai", 160.
0
A „DN" csatlakozási névleges átmérő 10 m-es tágulási vezeték hosszára
vonatkozik. Ezenkívül egy dimenzióval nagyobbat válasszunk. A bekötés a
berendezésrendszer „V" főtérfogatáramában történik. A berendezés áramlási
irányából nézve a gázban dús tágulási vezetéket gáztalanított vizes tágulási
vezeték elé kell bekötni.
Vigyázzunk, hogy ne kerüljön be durva szennyeződés, és így a készülék „ST"
szennyfogója ne legyen túlterhelve. Az „EC" tágulási vezetékeket a mellette lévő
beszerelési változatba csatlakoztassuk.
Csatlakozási névleges átmérő: DN 32
Tudnivaló!
Az „EC" tágulási vezetékek bekötőpontján lévő víz hőmérséklete 0 °C és
70 °C között legyen. Az előtét tartályok használata nem növeli az
alkalmazási tartományt. A gáztalanító szakasz alatti átáramlással nem
szavatolható a hőmérsékletvédelem.
VIGYÁZAT
A forró vízgőz megégetheti a bőrünket és szemünket.
A biztonsági szelepből forró vízgőz léphet ki. A forró vízgőz égési szem- és
bőrégést okoz.
•
Biztosítsuk, hogy a biztonsági szelep lefúvó vezetéke úgy legyen
fektetve, hogy senkit se veszélyeztessen.
7.3.4.3
Utántöltő vezeték
Ha az automatikus utántöltést nem a készülékre csatlakoztatjuk, akkor a a „WC"
utántöltő vezeték csatlakozását R ½ " vakdugóval kell lezárni.
•
Elkerülhetjük a készülék meghibásodását, ha vízzel történő kézi utántöltést
biztosítunk.
•
Legalább egy ≤ 0,25 mm lyukbőségű „ST" szennyfogót szereljünk be közel
az utántöltési mágneses szelep elé.
–
Rövid vezetéket rakjunk le az „ST" szennyfogó és az utántöltő
mágneses szelep közé.
Tudnivaló!
Használjunk nyomáscsökkentőt a „WC" utántöltő vezetékben, ha a
nyugalmi nyomás nem éri el a 6 bart.
Tudnivaló!
Ha az ivóvízrend hálózatból történik az utántöltés, szereljük be igény
esetén a Reflex Fillsetet a „WC" utántöltési vezetékéhez, 4.6
"Opcionális kiegészítő felszerelés", 150.
•
A Reflex utántöltő rendszerei, mint pl. a Reflex Fillset < 1 m³/h
utántöltési teljesítményre van szabva.
156 — Magyar
7.3.5
A rászerelt részek szerelése
"
0
Tegyük le az opcionális hőszigetelést (2) az alaptartály (1) köré, és a hőszigetelést
a cipzárral zárjuk le.
Tudnivaló!
Fűtőberendezéseknél az alaptartályt és az „EC" tágulási vezetéket
szigeteljük a hőveszteség miatt.
–
Tudnivaló!
Kondenzvíz keletkezése esetén szereljen fel a helyszínen hőszigetelést.
7.3.6
A rászerelt részek szerelése
FIGYELEM
A nyomásmérő doboz károsodása szakszerűtlen felszerelés miatt
A szakszerűtlen szerelés miatt a „LIS" szintmérés nyomásmérő doboza
károsodhat, hibásan működhet és hibásan mérhet.
•
Vegyük figyelembe a nyomásmérő doboz szerelésére vonatkozó
tudnivalókat.
A „LIS" szintmérés nyomásmérő dobozzal működik. Ezt akkor szereljük be, ha az
alaptartály végleges helyzetben van, 7.3.3 "A tartályok felállítása", 154.
Tartsuk be az alábbi utasításokat:
•
Vegyük le a szállítási biztosítót (négyszögletes fa) az alaptartály talpáról.
•
Cseréljük ki a szállítási biztosítót a nyomásmérő dobozra.
–
Rögzítsük a nyomásmérőt 1000 l (Ø 1000 mm) nagyobb méretű
tartály esetén a csomagban található csavarokkal az alaptartály
talpán.
•
Kerüljük a nyomásmérő doboz hirtelen terhelését, pl. a tartály utólagos
beállításával.
•
Csatlakoztassuk az alaptartályt és az első kiegészítő tartályt a rugalmas
csatlakozótömlőkkel.
–
Használjuk a mellékelt csatlakozókészleteket, 7.3.3 "A tartályok
felállítása", 154.
•
Végezzük el a töltési szint nulla beállítását, ha az alaptartály be van állítva
és teljesen ki van ürítve, 8.6 "A vezérlés ügyfélmenüben való
parametrizálása", 162.
A szintmérések irányértékei:
Alaptartály
200 l
300–500 l
600–1000 l
1500–2000 l
3000–5000 l
7.4
Kapcsolási és utántöltési változatok
7.4.1
Működés
Az alaptartály aktuális töltésszintjét a „LIS" szintérzékelő méri és a vezérlésben
értékeli ki. A minimális töltésszint az vezérlés Ügyfél menüjében adható meg. A
minimális töltésszint alsó határeltérése esetén a „WV" utántöltő szelep nyit és
feltölti az alaptartályt.
Tudnivaló!
Az ivóvízhálózatból történő utántöltés teljessé tételéhez a Reflex
beépített rendszerleválasztóval rendelkező Fillset-et és Fillsoft lágyító
berendezést kínálja, 4.6 "Opcionális kiegészítő felszerelés", 150.
Variomat 140 — 25.09.2020 - Rev. A
Az alaptartály fedeléhez, valamint a kiegészítő tartályhoz nincs
szükség hőszigetelésre.
Mérési tartomány
0–4 bar
0–10 bar
0–25 bar
0–60 bar
0–100 bar
