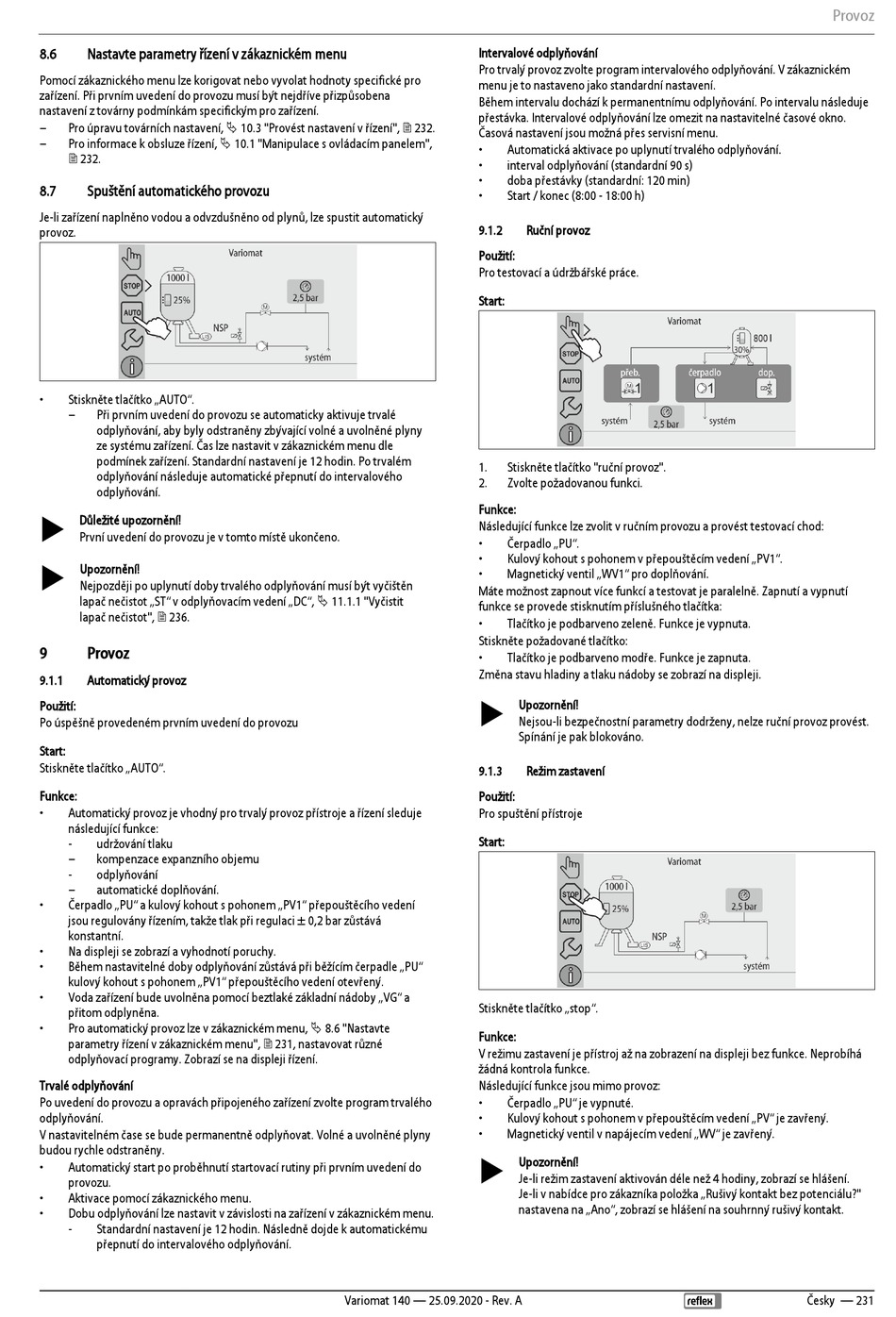

8.6
Nastavte parametry řízení v zákaznickém menu
Pomocí zákaznického menu lze korigovat nebo vyvolat hodnoty specifické pro
zařízení. Při prvním uvedení do provozu musí být nejdříve přizpůsobena
nastavení z továrny podmínkám specifickým pro zařízení.
–
Pro úpravu továrních nastavení, 10.3 "Provést nastavení v řízení", 232.
Pro informace k obsluze řízení, 10.1 "Manipulace s ovládacím panelem",
–
232.
8.7
Spuštění automatického provozu
Je-li zařízení naplněno vodou a odvzdušněno od plynů, lze spustit automatický
provoz.
•
Stiskněte tlačítko „AUTO".
–
Při prvním uvedení do provozu se automaticky aktivuje trvalé
odplyňování, aby byly odstraněny zbývající volné a uvolněné plyny
ze systému zařízení. Čas lze nastavit v zákaznickém menu dle
podmínek zařízení. Standardní nastavení je 12 hodin. Po trvalém
odplyňování následuje automatické přepnutí do intervalového
odplyňování.
Důležité upozornění!
První uvedení do provozu je v tomto místě ukončeno.
Upozornění!
Nejpozději po uplynutí doby trvalého odplyňování musí být vyčištěn
lapač nečistot „ST" v odplyňovacím vedení „DC", 11.1.1 "Vyčistit
lapač nečistot", 236.
9
Provoz
9.1.1
Automatický provoz
Použití:
Po úspěšně provedeném prvním uvedení do provozu
Start:
Stiskněte tlačítko „AUTO".
Funkce:
•
Automatický provoz je vhodný pro trvalý provoz přístroje a řízení sleduje
následující funkce:
-
udržování tlaku
–
kompenzace expanzního objemu
-
odplyňování
–
automatické doplňování.
•
Čerpadlo „PU" a kulový kohout s pohonem „PV1" přepouštěcího vedení
jsou regulovány řízením, takže tlak při regulaci ± 0,2 bar zůstává
konstantní.
•
Na displeji se zobrazí a vyhodnotí poruchy.
•
Během nastavitelné doby odplyňování zůstává při běžícím čerpadle „PU"
kulový kohout s pohonem „PV1" přepouštěcího vedení otevřený.
•
Voda zařízení bude uvolněna pomocí beztlaké základní nádoby „VG" a
přitom odplyněna.
•
Pro automatický provoz lze v zákaznickém menu, 8.6 "Nastavte
parametry řízení v zákaznickém menu", 231, nastavovat různé
odplyňovací programy. Zobrazí se na displeji řízení.
Trvalé odplyňování
Po uvedení do provozu a opravách připojeného zařízení zvolte program trvalého
odplyňování.
V nastavitelném čase se bude permanentně odplyňovat. Volné a uvolněné plyny
budou rychle odstraněny.
•
Automatický start po proběhnutí startovací rutiny při prvním uvedení do
provozu.
•
Aktivace pomocí zákaznického menu.
•
Dobu odplyňování lze nastavit v závislosti na zařízení v zákaznickém menu.
-
Standardní nastavení je 12 hodin. Následně dojde k automatickému
přepnutí do intervalového odplyňování.
Intervalové odplyňování
Pro trvalý provoz zvolte program intervalového odplyňování. V zákaznickém
menu je to nastaveno jako standardní nastavení.
Během intervalu dochází k permanentnímu odplyňování. Po intervalu následuje
přestávka. Intervalové odplyňování lze omezit na nastavitelné časové okno.
Časová nastavení jsou možná přes servisní menu.
•
Automatická aktivace po uplynutí trvalého odplyňování.
•
interval odplyňování (standardní 90 s)
•
doba přestávky (standardní: 120 min)
•
Start / konec (8:00 - 18:00 h)
9.1.2
Použití:
Pro testovací a údržbářské práce.
Start:
1.
Stiskněte tlačítko "ruční provoz".
2.
Zvolte požadovanou funkci.
Funkce:
Následující funkce lze zvolit v ručním provozu a provést testovací chod:
•
Čerpadlo „PU".
•
Kulový kohout s pohonem v přepouštěcím vedení „PV1".
•
Magnetický ventil „WV1" pro doplňování.
Máte možnost zapnout více funkcí a testovat je paralelně. Zapnutí a vypnutí
funkce se provede stisknutím příslušného tlačítka:
•
Tlačítko je podbarveno zeleně. Funkce je vypnuta.
Stiskněte požadované tlačítko:
•
Tlačítko je podbarveno modře. Funkce je zapnuta.
Změna stavu hladiny a tlaku nádoby se zobrazí na displeji.
9.1.3
Použití:
Pro spuštění přístroje
Start:
Stiskněte tlačítko „stop".
Funkce:
V režimu zastavení je přístroj až na zobrazení na displeji bez funkce. Neprobíhá
žádná kontrola funkce.
Následující funkce jsou mimo provoz:
•
Čerpadlo „PU" je vypnuté.
•
Kulový kohout s pohonem v přepouštěcím vedení „PV" je zavřený.
•
Magnetický ventil v napájecím vedení „WV" je zavřený.
Variomat 140 — 25.09.2020 - Rev. A
Ruční provoz
Upozornění!
Nejsou-li bezpečnostní parametry dodrženy, nelze ruční provoz provést.
Spínání je pak blokováno.
Režim zastavení
Upozornění!
Je-li režim zastavení aktivován déle než 4 hodiny, zobrazí se hlášení.
Je-li v nabídce pro zákazníka položka „Rušivý kontakt bez potenciálu?"
nastavena na „Ano", zobrazí se hlášení na souhrnný rušivý kontakt.
Provoz
Česky — 231
