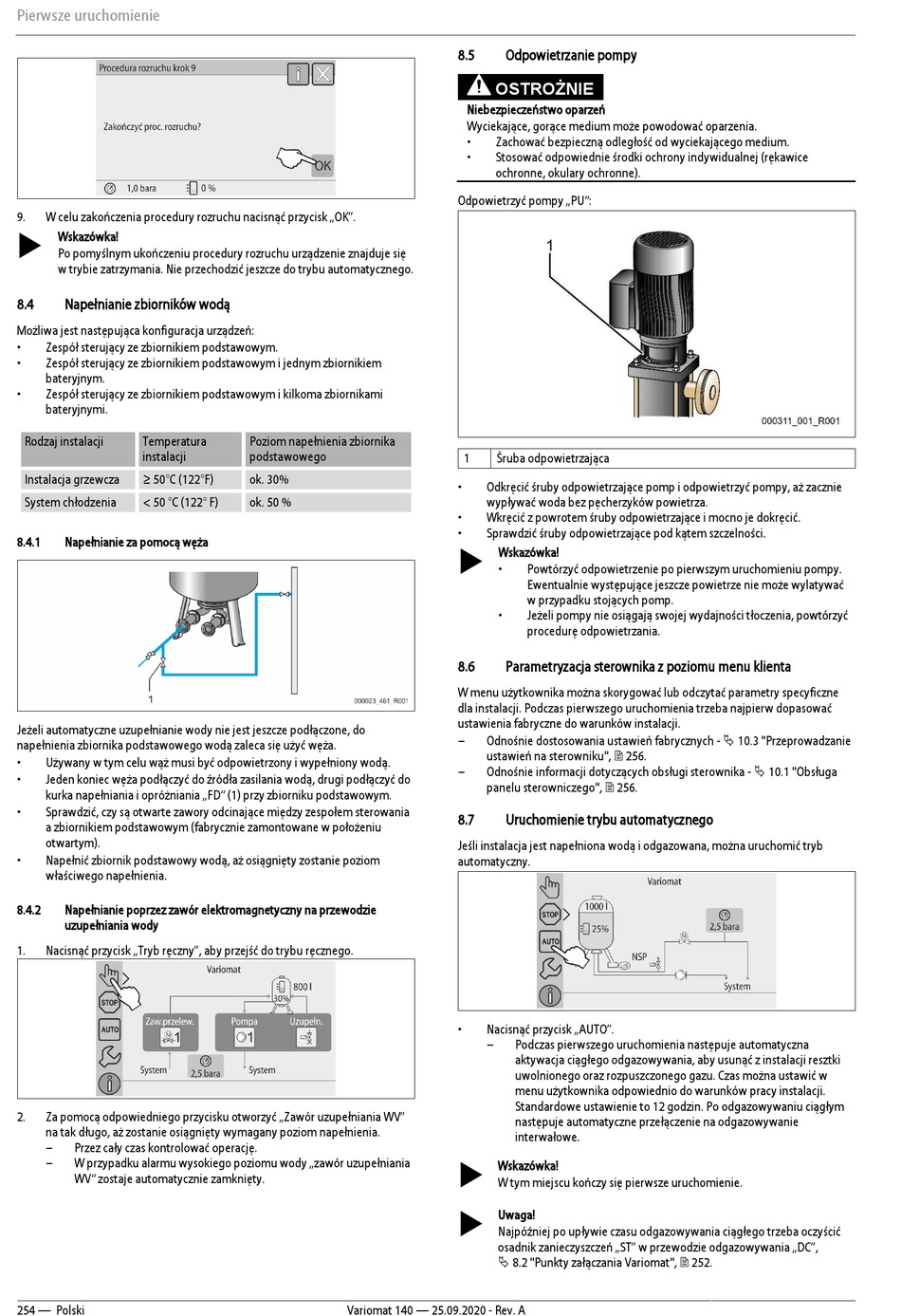

Pierwsze uruchomienie
9.
W celu zakończenia procedury rozruchu nacisnąć przycisk „OK".
Wskazówka!
Po pomyślnym ukończeniu procedury rozruchu urządzenie znajduje się
w trybie zatrzymania. Nie przechodzić jeszcze do trybu automatycznego.
8.4
Napełnianie zbiorników wodą
Możliwa jest następująca konfiguracja urządzeń:
•
Zespół sterujący ze zbiornikiem podstawowym.
•
Zespół sterujący ze zbiornikiem podstawowym i jednym zbiornikiem
bateryjnym.
•
Zespół sterujący ze zbiornikiem podstawowym i kilkoma zbiornikami
bateryjnymi.
Temperatura
Rodzaj instalacji
instalacji
Instalacja grzewcza
≥ 50°C (122°F)
System chłodzenia
< 50 °C (122° F)
8.4.1
Napełnianie za pomocą węża
Jeżeli automatyczne uzupełnianie wody nie jest jeszcze podłączone, do
napełnienia zbiornika podstawowego wodą zaleca się użyć węża.
•
Używany w tym celu wąż musi być odpowietrzony i wypełniony wodą.
•
Jeden koniec węża podłączyć do źródła zasilania wodą, drugi podłączyć do
kurka napełniania i opróżniania „FD" (1) przy zbiorniku podstawowym.
•
Sprawdzić, czy są otwarte zawory odcinające między zespołem sterowania
a zbiornikiem podstawowym (fabrycznie zamontowane w położeniu
otwartym).
•
Napełnić zbiornik podstawowy wodą, aż osiągnięty zostanie poziom
właściwego napełnienia.
8.4.2
Napełnianie poprzez zawór elektromagnetyczny na przewodzie
uzupełniania wody
1.
Nacisnąć przycisk „Tryb ręczny", aby przejść do trybu ręcznego.
2.
Za pomocą odpowiedniego przycisku otworzyć „Zawór uzupełniania WV"
na tak długo, aż zostanie osiągnięty wymagany poziom napełnienia.
–
Przez cały czas kontrolować operację.
–
W przypadku alarmu wysokiego poziomu wody „zawór uzupełniania
WV" zostaje automatycznie zamknięty.
254 — Polski
Poziom napełnienia zbiornika
podstawowego
ok. 30%
ok. 50 %
Variomat 140 — 25.09.2020 - Rev. A
8.5
Odpowietrzanie pompy
OSTROŻNIE
Niebezpieczeństwo oparzeń
Wyciekające, gorące medium może powodować oparzenia.
•
Zachować bezpieczną odległość od wyciekającego medium.
•
Stosować odpowiednie środki ochrony indywidualnej (rękawice
ochronne, okulary ochronne).
Odpowietrzyć pompy „PU":
1
Śruba odpowietrzająca
•
Odkręcić śruby odpowietrzające pomp i odpowietrzyć pompy, aż zacznie
wypływać woda bez pęcherzyków powietrza.
•
Wkręcić z powrotem śruby odpowietrzające i mocno je dokręcić.
•
Sprawdzić śruby odpowietrzające pod kątem szczelności.
Wskazówka!
•
Powtórzyć odpowietrzenie po pierwszym uruchomieniu pompy.
Ewentualnie występujące jeszcze powietrze nie może wylatywać
w przypadku stojących pomp.
•
Jeżeli pompy nie osiągają swojej wydajności tłoczenia, powtórzyć
procedurę odpowietrzania.
8.6
Parametryzacja sterownika z poziomu menu klienta
W menu użytkownika można skorygować lub odczytać parametry specyficzne
dla instalacji. Podczas pierwszego uruchomienia trzeba najpierw dopasować
ustawienia fabryczne do warunków instalacji.
–
Odnośnie dostosowania ustawień fabrycznych - 10.3 "Przeprowadzanie
ustawień na sterowniku", 256.
–
Odnośnie informacji dotyczących obsługi sterownika - 10.1 "Obsługa
panelu sterowniczego", 256.
8.7
Uruchomienie trybu automatycznego
Jeśli instalacja jest napełniona wodą i odgazowana, można uruchomić tryb
automatyczny.
•
Nacisnąć przycisk „AUTO".
–
Podczas pierwszego uruchomienia następuje automatyczna
aktywacja ciągłego odgazowywania, aby usunąć z instalacji resztki
uwolnionego oraz rozpuszczonego gazu. Czas można ustawić w
menu użytkownika odpowiednio do warunków pracy instalacji.
Standardowe ustawienie to 12 godzin. Po odgazowywaniu ciągłym
następuje automatyczne przełączenie na odgazowywanie
interwałowe.
Wskazówka!
W tym miejscu kończy się pierwsze uruchomienie.
Uwaga!
Najpóźniej po upływie czasu odgazowywania ciągłego trzeba oczyścić
osadnik zanieczyszczeń „ST" w przewodzie odgazowywania „DC",
8.2 "Punkty załączania Variomat", 252.
