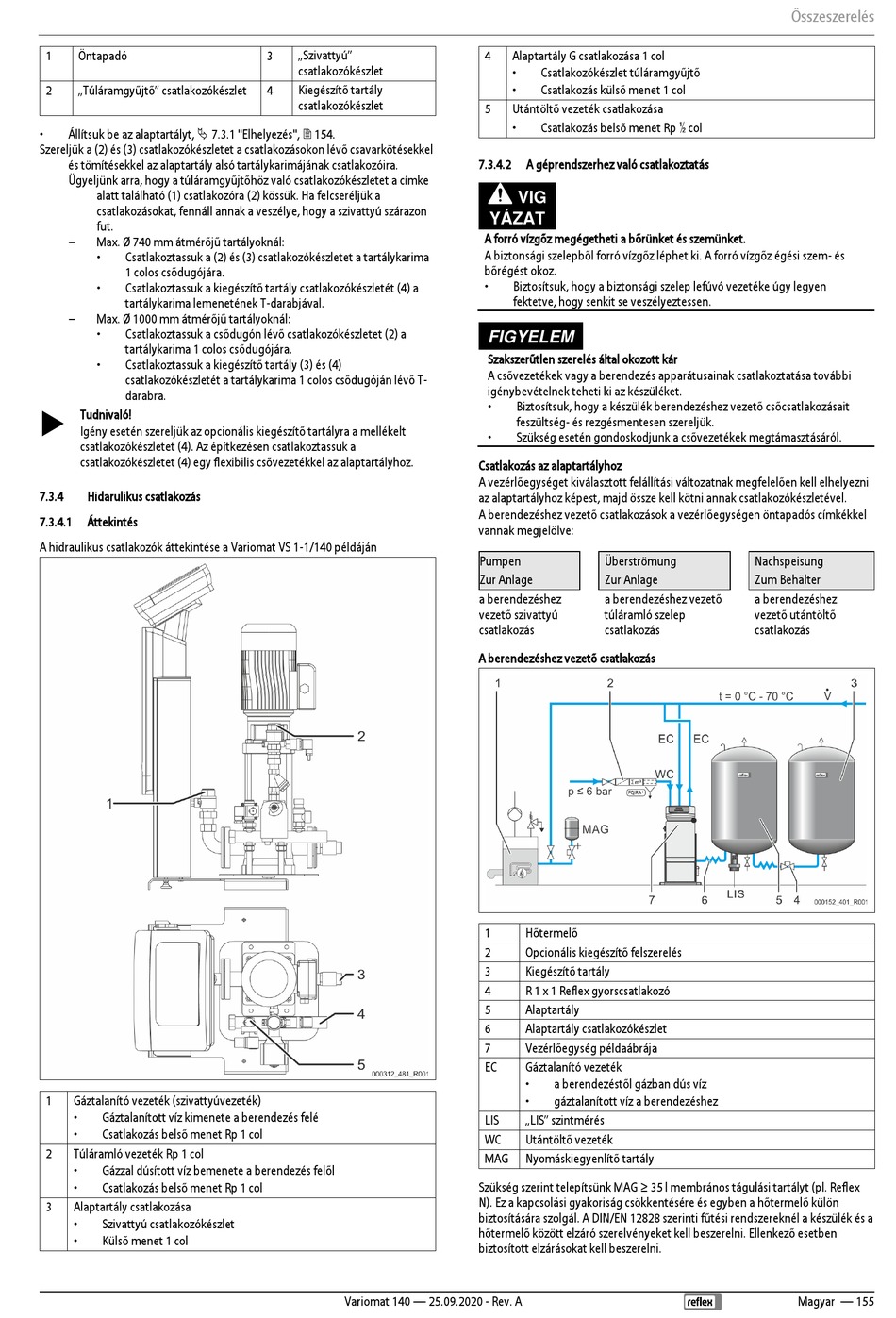

1 Öntapadó
2 „Túláramgyűjtő" csatlakozókészlet
• Állítsuk be az alaptartályt,  7.3.1 "Elhelyezés",  154.
Szereljük a (2) és (3) csatlakozókészletet a csatlakozásokon lévő csavarkötésekkel
és tömítésekkel az alaptartály alsó tartálykarimájának csatlakozóira.
Ügyeljünk arra, hogy a túláramgyűjtőhöz való csatlakozókészletet a címke
alatt található (1) csatlakozóra (2) kössük. Ha felcseréljük a
csatlakozásokat, fennáll annak a veszélye, hogy a szivattyú szárazon
fut.
– Max. Ø 740 mm átmérőjű tartályoknál:
• Csatlakoztassuk a (2) és (3) csatlakozókészletet a tartálykarima
1 colos csődugójára.
• Csatlakoztassuk a kiegészítő tartály csatlakozókészletét (4) a
tartálykarima lemenetének T-darabjával.
– Max. Ø 1000 mm átmérőjű tartályoknál:
• Csatlakoztassuk a csődugón lévő csatlakozókészletet (2) a
tartálykarima 1 colos csődugójára.
• Csatlakoztassuk a kiegészítő tartály (3) és (4)
csatlakozókészletét a tartálykarima 1 colos csődugóján lévő T-
darabra.
 Tudnivaló!
Igény esetén szereljük az opcionális kiegészítő tartályra a mellékelt
csatlakozókészletet (4). Az építkezésen csatlakoztassuk a
csatlakozókészletet (4) egy flexibilis csővezetékkel az alaptartályhoz.
7.3.4 Hidarulikus csatlakozás
7.3.4.1 Áttekintés
A hidraulikus csatlakozók áttekintése a Variomat VS 1-1/140 példáján
1 Gáztalanító vezeték (szivattyúvezeték)
• Gáztalanított víz kimenete a berendezés felé
• Csatlakozás belső menet Rp 1 col
2 Túláramló vezeték Rp 1 col
• Gázzal dúsított víz bemenete a berendezés felől
• Csatlakozás belső menet Rp 1 col
3 Alaptartály csatlakozása
• Szivattyú csatlakozókészlet
• Külső menet 1 col
3 „Szivattyú"
csatlakozókészlet
Kiegészítő tartály
4
csatlakozókészlet
Variomat 140 — 25.09.2020 - Rev. A
4 Alaptartály G csatlakozása 1 col
• Csatlakozókészlet túláramgyűjtő
• Csatlakozás külső menet 1 col
5 Utántöltő vezeték csatlakozása
• Csatlakozás belső menet Rp ½ col
7.3.4.2 A géprendszerhez való csatlakoztatás
VIG
YÁZAT
A forró vízgőz megégetheti a bőrünket és szemünket.
A biztonsági szelepből forró vízgőz léphet ki. A forró vízgőz égési szem- és
bőrégést okoz.
• Biztosítsuk, hogy a biztonsági szelep lefúvó vezetéke úgy legyen
fektetve, hogy senkit se veszélyeztessen.
FIGYELEM
Szakszerűtlen szerelés által okozott kár
A csővezetékek vagy a berendezés apparátusainak csatlakoztatása további
igénybevételnek teheti ki az készüléket.
• Biztosítsuk, hogy a készülék berendezéshez vezető csőcsatlakozásait
feszültség- és rezgésmentesen szereljük.
• Szükség esetén gondoskodjunk a csővezetékek megtámasztásáról.
Csatlakozás az alaptartályhoz
A vezérlőegységet kiválasztott felállítási változatnak megfelelően kell elhelyezni
az alaptartályhoz képest, majd össze kell kötni annak csatlakozókészletével.
A berendezéshez vezető csatlakozások a vezérlőegységen öntapadós címkékkel
vannak megjelölve:
Pumpen Überströmung
Zur Anlage Zur Anlage
a berendezéshez a berendezéshez vezető
vezető szivattyú túláramló szelep
csatlakozás csatlakozás
A berendezéshez vezető csatlakozás
1 Hőtermelő
2 Opcionális kiegészítő felszerelés
3 Kiegészítő tartály
4 R 1 x 1 Reflex gyorscsatlakozó
5 Alaptartály
6 Alaptartály csatlakozókészlet
7 Vezérlőegység példaábrája
EC Gáztalanító vezeték
• a berendezéstől gázban dús víz
• gáztalanított víz a berendezéshez
LIS „LIS" szintmérés
WC Utántöltő vezeték
MAG Nyomáskiegyenlítő tartály
Szükség szerint telepítsünk MAG ≥ 35 l membrános tágulási tartályt (pl. Reflex
N). Ez a kapcsolási gyakoriság csökkentésére és egyben a hőtermelő külön
biztosítására szolgál. A DIN/EN 12828 szerinti fűtési rendszereknél a készülék és a
hőtermelő között elzáró szerelvényeket kell beszerelni. Ellenkező esetben
biztosított elzárásokat kell beszerelni.
Összeszerelés
Nachspeisung
Zum Behälter
a berendezéshez
vezető utántöltő
csatlakozás
