İlk işletime alma
7.5.2

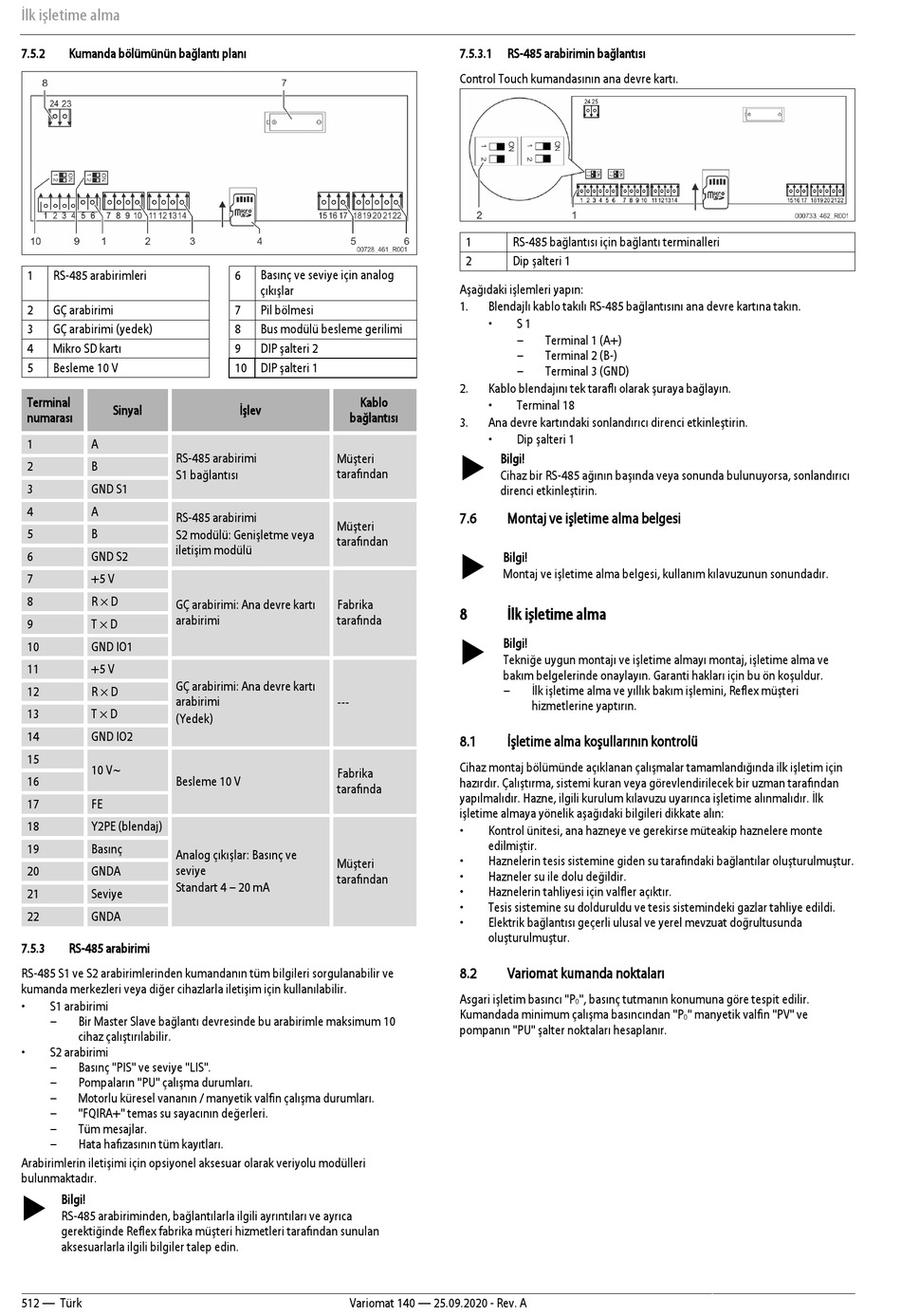

Kumanda bölümünün bağlantı planı
1
RS-485 arabirimleri
2
GÇ arabirimi
3
GÇ arabirimi (yedek)
4
Mikro SD kartı
5
Besleme 10 V
Terminal
Sinyal
numarası
1
A
RS-485 arabirimi
2
B
S1 bağlantısı
3
GND S1
4
A
RS-485 arabirimi
5
B
S2 modülü: Genişletme veya
iletişim modülü
6
GND S2
7
+5 V
8
R × D
GÇ arabirimi: Ana devre kartı
arabirimi
9
T × D
10
GND IO1
11
+5 V
GÇ arabirimi: Ana devre kartı
12
R × D
arabirimi
13
T × D
(Yedek)
14
GND IO2
15
10 V~
16
Besleme 10 V
17
FE
18
Y2PE (blendaj)
19
Basınç
Analog çıkışlar: Basınç ve
seviye
20
GNDA
Standart 4 – 20 mA
21
Seviye
22
GNDA
7.5.3
RS-485 arabirimi
RS-485 S1 ve S2 arabirimlerinden kumandanın tüm bilgileri sorgulanabilir ve
kumanda merkezleri veya diğer cihazlarla iletişim için kullanılabilir.
•
S1 arabirimi
–
Bir Master Slave bağlantı devresinde bu arabirimle maksimum 10
cihaz çalıştırılabilir.
•
S2 arabirimi
–
Basınç "PIS" ve seviye "LIS".
–
Pompaların "PU" çalışma durumları.
–
Motorlu küresel vananın / manyetik valfin çalışma durumları.
–
"FQIRA+" temas su sayacının değerleri.
–
Tüm mesajlar.
–
Hata hafızasının tüm kayıtları.
Arabirimlerin iletişimi için opsiyonel aksesuar olarak veriyolu modülleri
bulunmaktadır.
Bilgi!
RS-485 arabiriminden, bağlantılarla ilgili ayrıntıları ve ayrıca
gerektiğinde Reflex fabrika müşteri hizmetleri tarafından sunulan
aksesuarlarla ilgili bilgiler talep edin.
512 — Türk
6
Basınç ve seviye için analog
çıkışlar
7
Pil bölmesi
8
Bus modülü besleme gerilimi
9
DIP şalteri 2
10 DIP şalteri 1
Kablo
İşlev
bağlantısı
Müşteri
tarafından
Müşteri
tarafından
Fabrika
tarafında
---
Fabrika
tarafında
Müşteri
tarafından
Variomat 140 — 25.09.2020 - Rev. A
7.5.3.1
RS-485 arabirimin bağlantısı
Control Touch kumandasının ana devre kartı.
1
RS-485 bağlantısı için bağlantı terminalleri
2
Dip şalteri 1
Aşağıdaki işlemleri yapın:
1.
Blendajlı kablo takılı RS-485 bağlantısını ana devre kartına takın.
•
S 1
–
Terminal 1 (A+)
–
Terminal 2 (B-)
–
Terminal 3 (GND)
2.
Kablo blendajını tek taraflı olarak şuraya bağlayın.
•
Terminal 18
3.
Ana devre kartındaki sonlandırıcı direnci etkinleştirin.
•
Dip şalteri 1
Bilgi!
Cihaz bir RS-485 ağının başında veya sonunda bulunuyorsa, sonlandırıcı
direnci etkinleştirin.
7.6
Montaj ve işletime alma belgesi
Bilgi!
Montaj ve işletime alma belgesi, kullanım kılavuzunun sonundadır.
8
İlk işletime alma
Bilgi!
Tekniğe uygun montajı ve işletime almayı montaj, işletime alma ve
bakım belgelerinde onaylayın. Garanti hakları için bu ön koşuldur.
–
İlk işletime alma ve yıllık bakım işlemini, Reflex müşteri
hizmetlerine yaptırın.
8.1
İşletime alma koşullarının kontrolü
Cihaz montaj bölümünde açıklanan çalışmalar tamamlandığında ilk işletim için
hazırdır. Çalıştırma, sistemi kuran veya görevlendirilecek bir uzman tarafından
yapılmalıdır. Hazne, ilgili kurulum kılavuzu uyarınca işletime alınmalıdır. İlk
işletime almaya yönelik aşağıdaki bilgileri dikkate alın:
•
Kontrol ünitesi, ana hazneye ve gerekirse müteakip haznelere monte
edilmiştir.
•
Haznelerin tesis sistemine giden su tarafındaki bağlantılar oluşturulmuştur.
•
Hazneler su ile dolu değildir.
•
Haznelerin tahliyesi için valfler açıktır.
•
Tesis sistemine su dolduruldu ve tesis sistemindeki gazlar tahliye edildi.
•
Elektrik bağlantısı geçerli ulusal ve yerel mevzuat doğrultusunda
oluşturulmuştur.
8.2
Variomat kumanda noktaları
Asgari işletim basıncı "P
", basınç tutmanın konumuna göre tespit edilir.
0
Kumandada minimum çalışma basıncından "P
pompanın "PU" şalter noktaları hesaplanır.
" manyetik valfin "PV" ve
0
