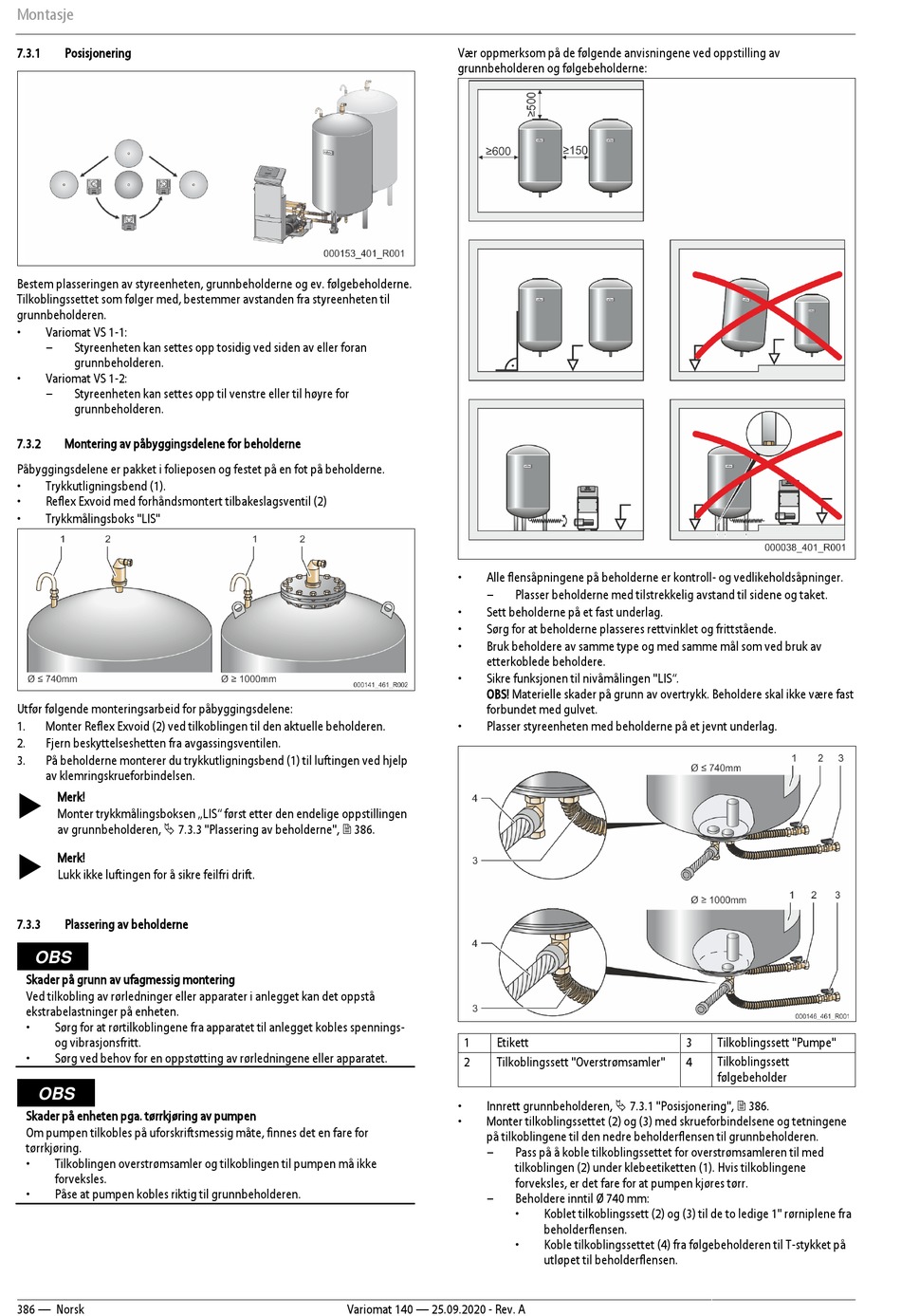

Montasje
7.3.1
Posisjonering
Bestem plasseringen av styreenheten, grunnbeholderne og ev. følgebeholderne.
Tilkoblingssettet som følger med, bestemmer avstanden fra styreenheten til
grunnbeholderen.
•
Variomat VS 1-1:
–
Styreenheten kan settes opp tosidig ved siden av eller foran
grunnbeholderen.
•
Variomat VS 1-2:
–
Styreenheten kan settes opp til venstre eller til høyre for
grunnbeholderen.
7.3.2
Montering av påbyggingsdelene for beholderne
Påbyggingsdelene er pakket i folieposen og festet på en fot på beholderne.
•
Trykkutligningsbend (1).
•
Reflex Exvoid med forhåndsmontert tilbakeslagsventil (2)
•
Trykkmålingsboks "LIS"
Utfør følgende monteringsarbeid for påbyggingsdelene:
1.
Monter Reflex Exvoid (2) ved tilkoblingen til den aktuelle beholderen.
2.
Fjern beskyttelseshetten fra avgassingsventilen.
3.
På beholderne monterer du trykkutligningsbend (1) til luftingen ved hjelp
av klemringskrueforbindelsen.
Merk!
Monter trykkmålingsboksen „LIS" først etter den endelige oppstillingen
av grunnbeholderen, 7.3.3 "Plassering av beholderne", 386.
Merk!
Lukk ikke luftingen for å sikre feilfri drift.
7.3.3
Plassering av beholderne
OBS
Skader på grunn av ufagmessig montering
Ved tilkobling av rørledninger eller apparater i anlegget kan det oppstå
ekstrabelastninger på enheten.
•
Sørg for at rørtilkoblingene fra apparatet til anlegget kobles spennings-
og vibrasjonsfritt.
•
Sørg ved behov for en oppstøtting av rørledningene eller apparatet.
OBS
Skader på enheten pga. tørrkjøring av pumpen
Om pumpen tilkobles på uforskriftsmessig måte, finnes det en fare for
tørrkjøring.
•
Tilkoblingen overstrømsamler og tilkoblingen til pumpen må ikke
forveksles.
•
Påse at pumpen kobles riktig til grunnbeholderen.
386 — Norsk
Vær oppmerksom på de følgende anvisningene ved oppstilling av
grunnbeholderen og følgebeholderne:
•
Alle flensåpningene på beholderne er kontroll- og vedlikeholdsåpninger.
–
Plasser beholderne med tilstrekkelig avstand til sidene og taket.
•
Sett beholderne på et fast underlag.
•
Sørg for at beholderne plasseres rettvinklet og frittstående.
•
Bruk beholdere av samme type og med samme mål som ved bruk av
etterkoblede beholdere.
•
Sikre funksjonen til nivåmålingen "LIS".
OBS! Materielle skader på grunn av overtrykk. Beholdere skal ikke være fast
forbundet med gulvet.
•
Plasser styreenheten med beholderne på et jevnt underlag.
1
Etikett
2
Tilkoblingssett "Overstrømsamler"
•
Innrett grunnbeholderen, 7.3.1 "Posisjonering", 386.
•
Monter tilkoblingssettet (2) og (3) med skrueforbindelsene og tetningene
på tilkoblingene til den nedre beholderflensen til grunnbeholderen.
–
Pass på å koble tilkoblingssettet for overstrømsamleren til med
tilkoblingen (2) under klebeetiketten (1). Hvis tilkoblingene
forveksles, er det fare for at pumpen kjøres tørr.
–
Beholdere inntil Ø 740 mm:
•
•
Variomat 140 — 25.09.2020 - Rev. A
3
4
Koblet tilkoblingssett (2) og (3) til de to ledige 1" rørniplene fra
beholderflensen.
Koble tilkoblingssettet (4) fra følgebeholderen til T-stykket på
utløpet til beholderflensen.
Tilkoblingssett "Pumpe"
Tilkoblingssett
følgebeholder
