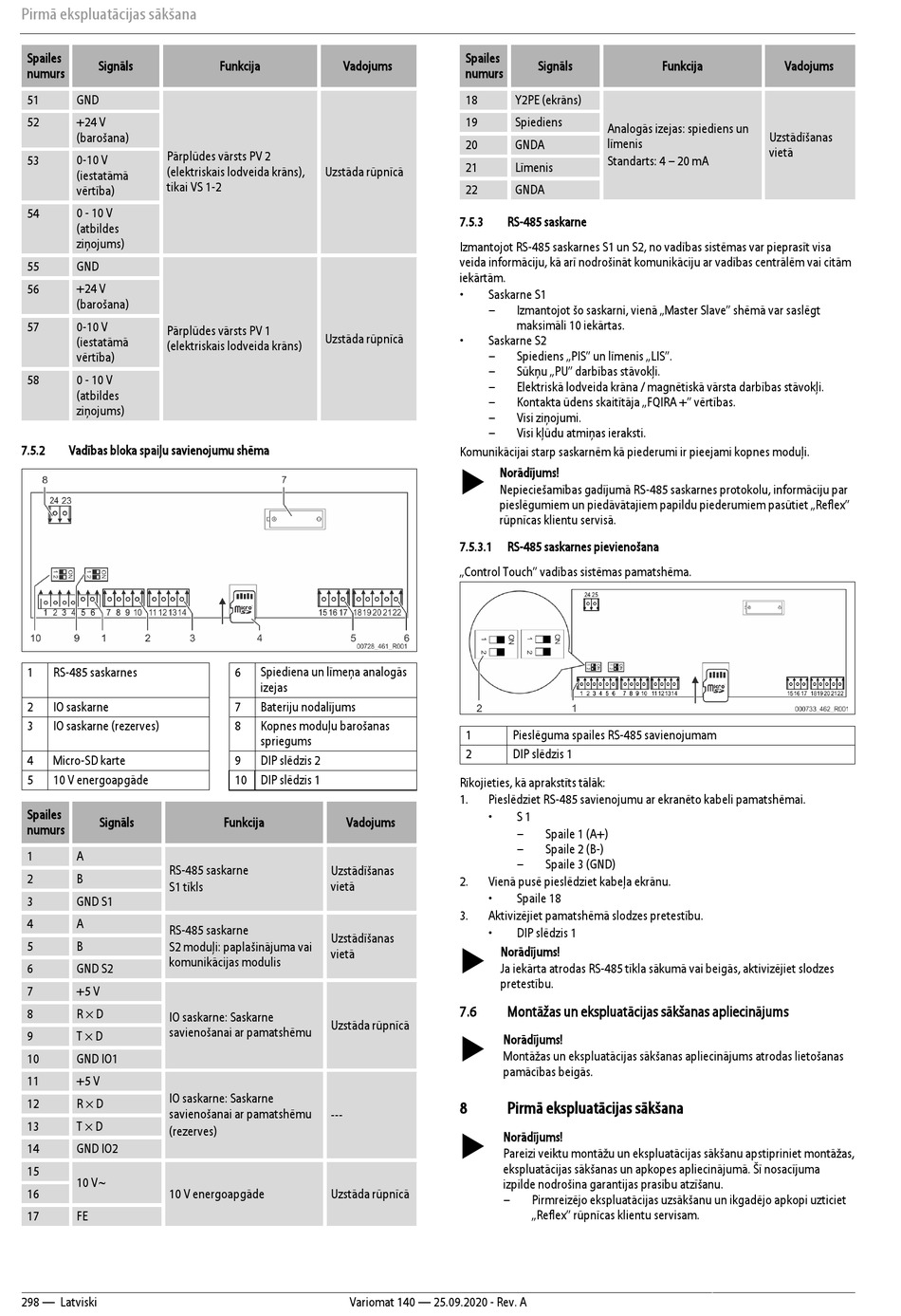

Pirmā ekspluatācijas sākšana
Spailes
Signāls
numurs
51 GND
+24 V
52
(barošana)
Pārplūdes vārsts PV 2
0-10 V
53
(elektriskais lodveida krāns),
(iestatāmā
tikai VS 1-2
vērtība)
0 - 10 V
54
(atbildes
ziņojums)
55 GND
56 +24 V
(barošana)
57 0-10 V
Pārplūdes vārsts PV 1
(iestatāmā
(elektriskais lodveida krāns)
vērtība)
58 0 - 10 V
(atbildes
ziņojums)
7.5.2 Vadības bloka spaiļu savienojumu shēma
1 RS-485 saskarnes
2 IO saskarne
3 IO saskarne (rezerves)
4 Micro-SD karte
5 10 V energoapgāde
Spailes
Signāls
numurs
1 A
RS-485 saskarne
2 B
S1 tīkls
3 GND S1
4 A
RS-485 saskarne
5 B S2 moduļi: paplašinājuma vai
komunikācijas modulis
6 GND S2
7 +5 V
8 R × D
IO saskarne: Saskarne
savienošanai ar pamatshēmu
9 T × D
10 GND IO1
11 +5 V
IO saskarne: Saskarne
12 R × D
savienošanai ar pamatshēmu
13 T × D
(rezerves)
14 GND IO2
15
10 V~
16 10 V energoapgāde
17 FE
298 — Latviski
Funkcija Vadojums
Uzstāda rūpnīcā
Uzstāda rūpnīcā
Spiediena un līmeņa analogās
6
izejas
7 Bateriju nodalījums
8 Kopnes moduļu barošanas
spriegums
9 DIP slēdzis 2
10 DIP slēdzis 1
Funkcija Vadojums
Uzstādīšanas
vietā
Uzstādīšanas
vietā
Uzstāda rūpnīcā
---
Uzstāda rūpnīcā
Variomat 140 — 25.09.2020 - Rev. A
Spailes
Signāls
numurs
18 Y2PE (ekrāns)
19 Spiediens
Analogās izejas: spiediens un
līmenis
20 GNDA
Standarts: 4 – 20 mA
21 Līmenis
22 GNDA
7.5.3 RS-485 saskarne
Izmantojot RS-485 saskarnes S1 un S2, no vadības sistēmas var pieprasīt visa
veida informāciju, kā arī nodrošināt komunikāciju ar vadības centrālēm vai citām
iekārtām.
• Saskarne S1
– Izmantojot šo saskarni, vienā „Master Slave" shēmā var saslēgt
maksimāli 10 iekārtas.
• Saskarne S2
– Spiediens „PIS" un līmenis „LIS".
– Sūkņu „PU" darbības stāvokļi.
– Elektriskā lodveida krāna / magnētiskā vārsta darbības stāvokļi.
– Kontakta ūdens skaitītāja „FQIRA +" vērtības.
– Visi ziņojumi.
– Visi kļūdu atmiņas ieraksti.
Komunikācijai starp saskarnēm kā piederumi ir pieejami kopnes moduļi.
 Norādījums!
Nepieciešamības gadījumā RS-485 saskarnes protokolu, informāciju par
pieslēgumiem un piedāvātajiem papildu piederumiem pasūtiet „Reflex"
rūpnīcas klientu servisā.
7.5.3.1 RS-485 saskarnes pievienošana
„Control Touch" vadības sistēmas pamatshēma.
1 Pieslēguma spailes RS-485 savienojumam
2 DIP slēdzis 1
Rīkojieties, kā aprakstīts tālāk:
1. Pieslēdziet RS-485 savienojumu ar ekranēto kabeli pamatshēmai.
• S 1
– Spaile 1 (A+)
– Spaile 2 (B-)
– Spaile 3 (GND)
2. Vienā pusē pieslēdziet kabeļa ekrānu.
• Spaile 18
3. Aktivizējiet pamatshēmā slodzes pretestību.
• DIP slēdzis 1
 Norādījums!
Ja iekārta atrodas RS-485 tīkla sākumā vai beigās, aktivizējiet slodzes
pretestību.
7.6 Montāžas un ekspluatācijas sākšanas apliecinājums
 Norādījums!
Montāžas un ekspluatācijas sākšanas apliecinājums atrodas lietošanas
pamācības beigās.
8 Pirmā ekspluatācijas sākšana
 Norādījums!
Pareizi veiktu montāžu un ekspluatācijas sākšanu apstipriniet montāžas,
ekspluatācijas sākšanas un apkopes apliecinājumā. Šī nosacījuma
izpilde nodrošina garantijas prasību atzīšanu.
– Pirmreizējo ekspluatācijas uzsākšanu un ikgadējo apkopi uzticiet
„Reflex" rūpnīcas klientu servisam.
Funkcija Vadojums
Uzstādīšanas
