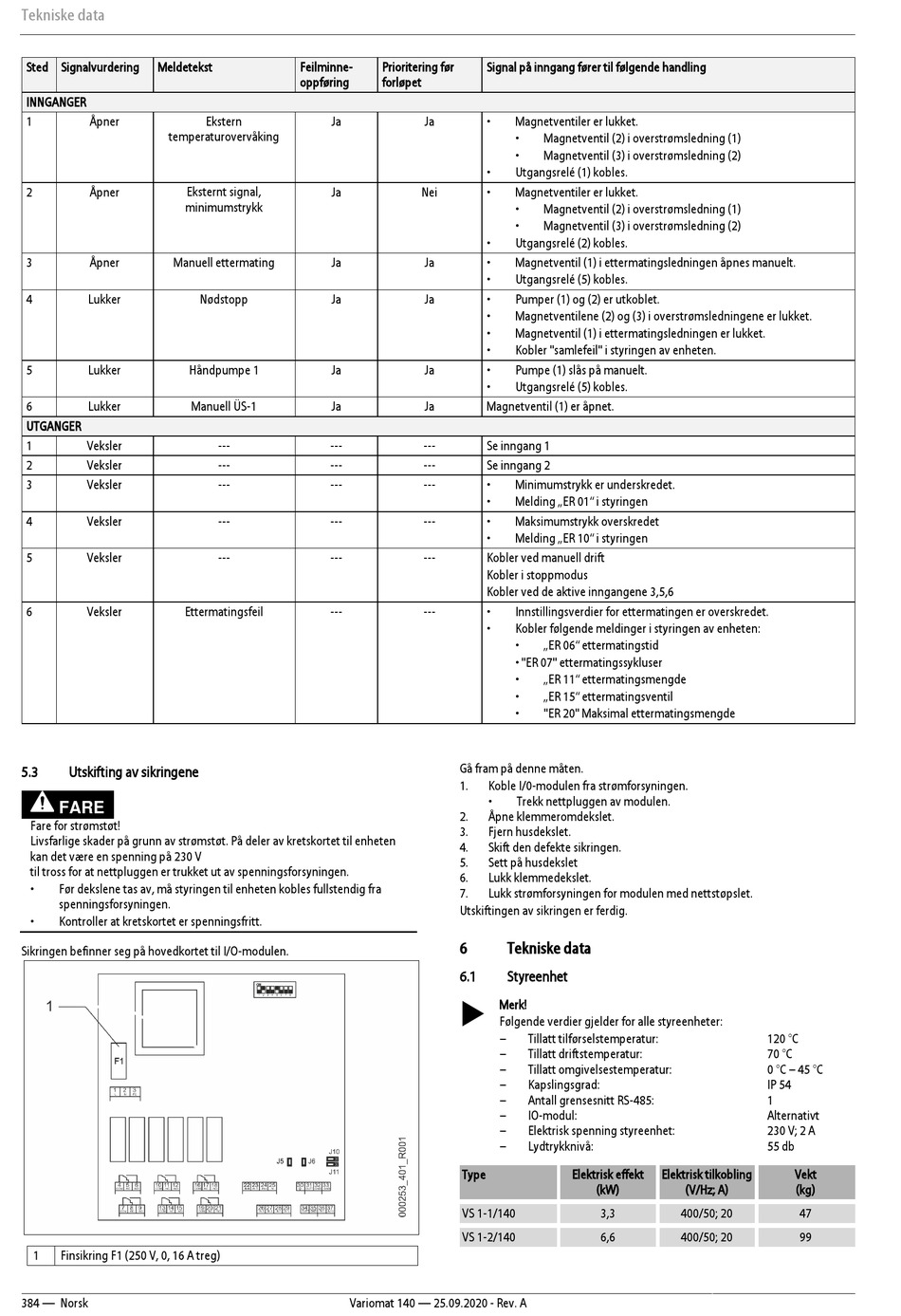

Tekniske data
Sted Signalvurdering
Meldetekst
INNGANGER
1
Åpner
temperaturovervåking
2
Åpner
Eksternt signal,
minimumstrykk
3
Åpner
Manuell ettermating
4
Lukker
5
Lukker
Håndpumpe 1
6
Lukker
Manuell ÜS-1
UTGANGER
1
Veksler
2
Veksler
3
Veksler
4
Veksler
5
Veksler
6
Veksler
Ettermatingsfeil
5.3
Utskifting av sikringene
FARE
Fare for strømstøt!
Livsfarlige skader på grunn av strømstøt. På deler av kretskortet til enheten
kan det være en spenning på 230 V
til tross for at nettpluggen er trukket ut av spenningsforsyningen.
•
Før dekslene tas av, må styringen til enheten kobles fullstendig fra
spenningsforsyningen.
•
Kontroller at kretskortet er spenningsfritt.
Sikringen befinner seg på hovedkortet til I/O-modulen.
1
Finsikring F1 (250 V, 0, 16 A treg)
384 — Norsk
Feilminne-
oppføring
Ekstern
Ja
Ja
Ja
Nødstopp
Ja
Ja
Ja
---
---
---
---
---
---
---
---
---
---
---
Variomat 140 — 25.09.2020 - Rev. A
Prioritering før
Signal på inngang fører til følgende handling
forløpet
Ja
•
Magnetventiler er lukket.
•
Magnetventil (2) i overstrømsledning (1)
•
Magnetventil (3) i overstrømsledning (2)
•
Utgangsrelé (1) kobles.
Nei
•
Magnetventiler er lukket.
•
Magnetventil (2) i overstrømsledning (1)
•
Magnetventil (3) i overstrømsledning (2)
•
Utgangsrelé (2) kobles.
Ja
•
Magnetventil (1) i ettermatingsledningen åpnes manuelt.
•
Utgangsrelé (5) kobles.
Ja
•
Pumper (1) og (2) er utkoblet.
•
Magnetventilene (2) og (3) i overstrømsledningene er lukket.
•
Magnetventil (1) i ettermatingsledningen er lukket.
•
Kobler "samlefeil" i styringen av enheten.
Ja
•
Pumpe (1) slås på manuelt.
•
Utgangsrelé (5) kobles.
Ja
Magnetventil (1) er åpnet.
---
Se inngang 1
---
Se inngang 2
---
•
Minimumstrykk er underskredet.
•
Melding „ER 01" i styringen
---
•
Maksimumstrykk overskredet
•
Melding „ER 10" i styringen
---
Kobler ved manuell drift
Kobler i stoppmodus
Kobler ved de aktive inngangene 3,5,6
---
•
Innstillingsverdier for ettermatingen er overskredet.
•
Kobler følgende meldinger i styringen av enheten:
•
„ER 06" ettermatingstid
• "ER 07" ettermatingssykluser
•
„ER 11" ettermatingsmengde
•
„ER 15" ettermatingsventil
•
"ER 20" Maksimal ettermatingsmengde
Gå fram på denne måten.
1.
Koble I/0-modulen fra strømforsyningen.
•
Trekk nettpluggen av modulen.
2.
Åpne klemmeromdekslet.
3.
Fjern husdekslet.
4.
Skift den defekte sikringen.
5.
Sett på husdekslet
6.
Lukk klemmedekslet.
7.
Lukk strømforsyningen for modulen med nettstøpslet.
Utskiftingen av sikringen er ferdig.
6
Tekniske data
6.1
Styreenhet
Merk!
Følgende verdier gjelder for alle styreenheter:
–
Tillatt tilførselstemperatur:
–
Tillatt driftstemperatur:
–
Tillatt omgivelsestemperatur:
–
Kapslingsgrad:
–
Antall grensesnitt RS-485:
–
IO-modul:
–
Elektrisk spenning styreenhet:
–
Lydtrykknivå:
Type
VS 1-1/140
VS 1-2/140
Elektrisk effekt
Elektrisk tilkobling
(kW)
(V/Hz; A)
3,3
400/50; 20
6,6
400/50; 20
120 °C
70 °C
0 °C – 45 °C
IP 54
1
Alternativt
230 V; 2 A
55 db
Vekt
(kg)
47
99
