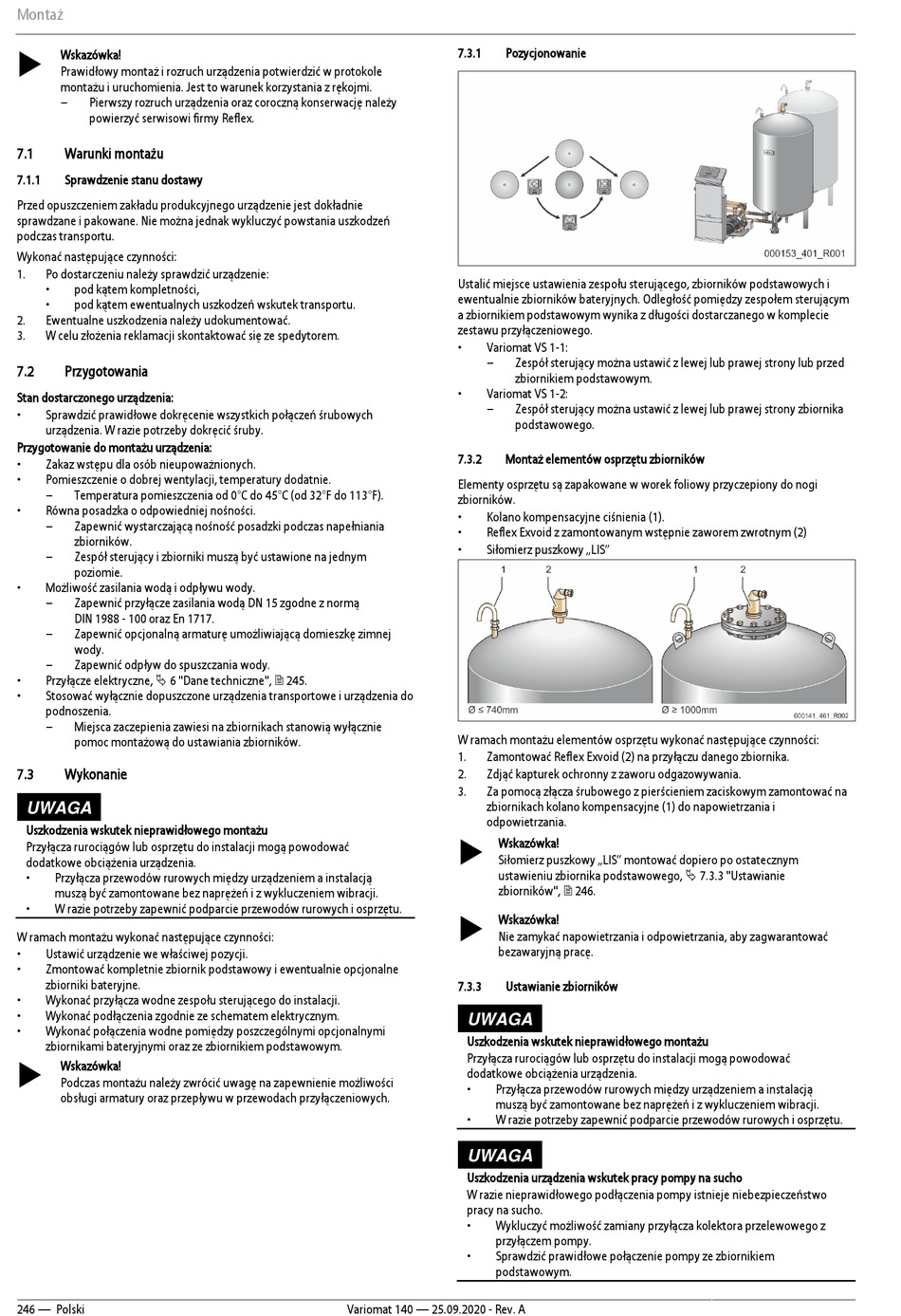

Montaż
 Wskazówka!
Prawidłowy montaż i rozruch urządzenia potwierdzić w protokole
montażu i uruchomienia. Jest to warunek korzystania z rękojmi.
– Pierwszy rozruch urządzenia oraz coroczną konserwację należy
powierzyć serwisowi firmy Reflex.
7.1 Warunki montażu
7.1.1 Sprawdzenie stanu dostawy
Przed opuszczeniem zakładu produkcyjnego urządzenie jest dokładnie
sprawdzane i pakowane. Nie można jednak wykluczyć powstania uszkodzeń
podczas transportu.
Wykonać następujące czynności:
1. Po dostarczeniu należy sprawdzić urządzenie:
• pod kątem kompletności,
• pod kątem ewentualnych uszkodzeń wskutek transportu.
2. Ewentualne uszkodzenia należy udokumentować.
3. W celu złożenia reklamacji skontaktować się ze spedytorem.
7.2 Przygotowania
Stan dostarczonego urządzenia:
• Sprawdzić prawidłowe dokręcenie wszystkich połączeń śrubowych
urządzenia. W razie potrzeby dokręcić śruby.
Przygotowanie do montażu urządzenia:
• Zakaz wstępu dla osób nieupoważnionych.
• Pomieszczenie o dobrej wentylacji, temperatury dodatnie.
– Temperatura pomieszczenia od 0°C do 45°C (od 32°F do 113°F).
• Równa posadzka o odpowiedniej nośności.
– Zapewnić wystarczającą nośność posadzki podczas napełniania
zbiorników.
– Zespół sterujący i zbiorniki muszą być ustawione na jednym
poziomie.
• Możliwość zasilania wodą i odpływu wody.
– Zapewnić przyłącze zasilania wodą DN 15 zgodne z normą
DIN 1988 - 100 oraz En 1717.
– Zapewnić opcjonalną armaturę umożliwiającą domieszkę zimnej
wody.
– Zapewnić odpływ do spuszczania wody.
• Przyłącze elektryczne,  6 "Dane techniczne",  245.
• Stosować wyłącznie dopuszczone urządzenia transportowe i urządzenia do
podnoszenia.
– Miejsca zaczepienia zawiesi na zbiornikach stanowią wyłącznie
pomoc montażową do ustawiania zbiorników.
7.3 Wykonanie
UWAGA
Uszkodzenia wskutek nieprawidłowego montażu
Przyłącza rurociągów lub osprzętu do instalacji mogą powodować
dodatkowe obciążenia urządzenia.
• Przyłącza przewodów rurowych między urządzeniem a instalacją
muszą być zamontowane bez naprężeń i z wykluczeniem wibracji.
• W razie potrzeby zapewnić podparcie przewodów rurowych i osprzętu.
W ramach montażu wykonać następujące czynności:
• Ustawić urządzenie we właściwej pozycji.
• Zmontować kompletnie zbiornik podstawowy i ewentualnie opcjonalne
zbiorniki bateryjne.
• Wykonać przyłącza wodne zespołu sterującego do instalacji.
• Wykonać podłączenia zgodnie ze schematem elektrycznym.
• Wykonać połączenia wodne pomiędzy poszczególnymi opcjonalnymi
zbiornikami bateryjnymi oraz ze zbiornikiem podstawowym.
 Wskazówka!
Podczas montażu należy zwrócić uwagę na zapewnienie możliwości
obsługi armatury oraz przepływu w przewodach przyłączeniowych.
246 — Polski
7.3.1 Pozycjonowanie
Ustalić miejsce ustawienia zespołu sterującego, zbiorników podstawowych i
ewentualnie zbiorników bateryjnych. Odległość pomiędzy zespołem sterującym
a zbiornikiem podstawowym wynika z długości dostarczanego w komplecie
zestawu przyłączeniowego.
• Variomat VS 1-1:
– Zespół sterujący można ustawić z lewej lub prawej strony lub przed
zbiornikiem podstawowym.
• Variomat VS 1-2:
– Zespół sterujący można ustawić z lewej lub prawej strony zbiornika
podstawowego.
7.3.2 Montaż elementów osprzętu zbiorników
Elementy osprzętu są zapakowane w worek foliowy przyczepiony do nogi
zbiorników.
• Kolano kompensacyjne ciśnienia (1).
• Reflex Exvoid z zamontowanym wstępnie zaworem zwrotnym (2)
• Siłomierz puszkowy „LIS"
W ramach montażu elementów osprzętu wykonać następujące czynności:
1. Zamontować Reflex Exvoid (2) na przyłączu danego zbiornika.
2. Zdjąć kapturek ochronny z zaworu odgazowywania.
3. Za pomocą złącza śrubowego z pierścieniem zaciskowym zamontować na
zbiornikach kolano kompensacyjne (1) do napowietrzania i
odpowietrzania.
 Wskazówka!
Siłomierz puszkowy „LIS" montować dopiero po ostatecznym
ustawieniu zbiornika podstawowego,  7.3.3 "Ustawianie
zbiorników",  246.
 Wskazówka!
Nie zamykać napowietrzania i odpowietrzania, aby zagwarantować
bezawaryjną pracę.
7.3.3 Ustawianie zbiorników
UWAGA
Uszkodzenia wskutek nieprawidłowego montażu
Przyłącza rurociągów lub osprzętu do instalacji mogą powodować
dodatkowe obciążenia urządzenia.
• Przyłącza przewodów rurowych między urządzeniem a instalacją
muszą być zamontowane bez naprężeń i z wykluczeniem wibracji.
• W razie potrzeby zapewnić podparcie przewodów rurowych i osprzętu.
UWAGA
Uszkodzenia urządzenia wskutek pracy pompy na sucho
W razie nieprawidłowego podłączenia pompy istnieje niebezpieczeństwo
pracy na sucho.
• Wykluczyć możliwość zamiany przyłącza kolektora przelewowego z
przyłączem pompy.
• Sprawdzić prawidłowe połączenie pompy ze zbiornikiem
podstawowym.
