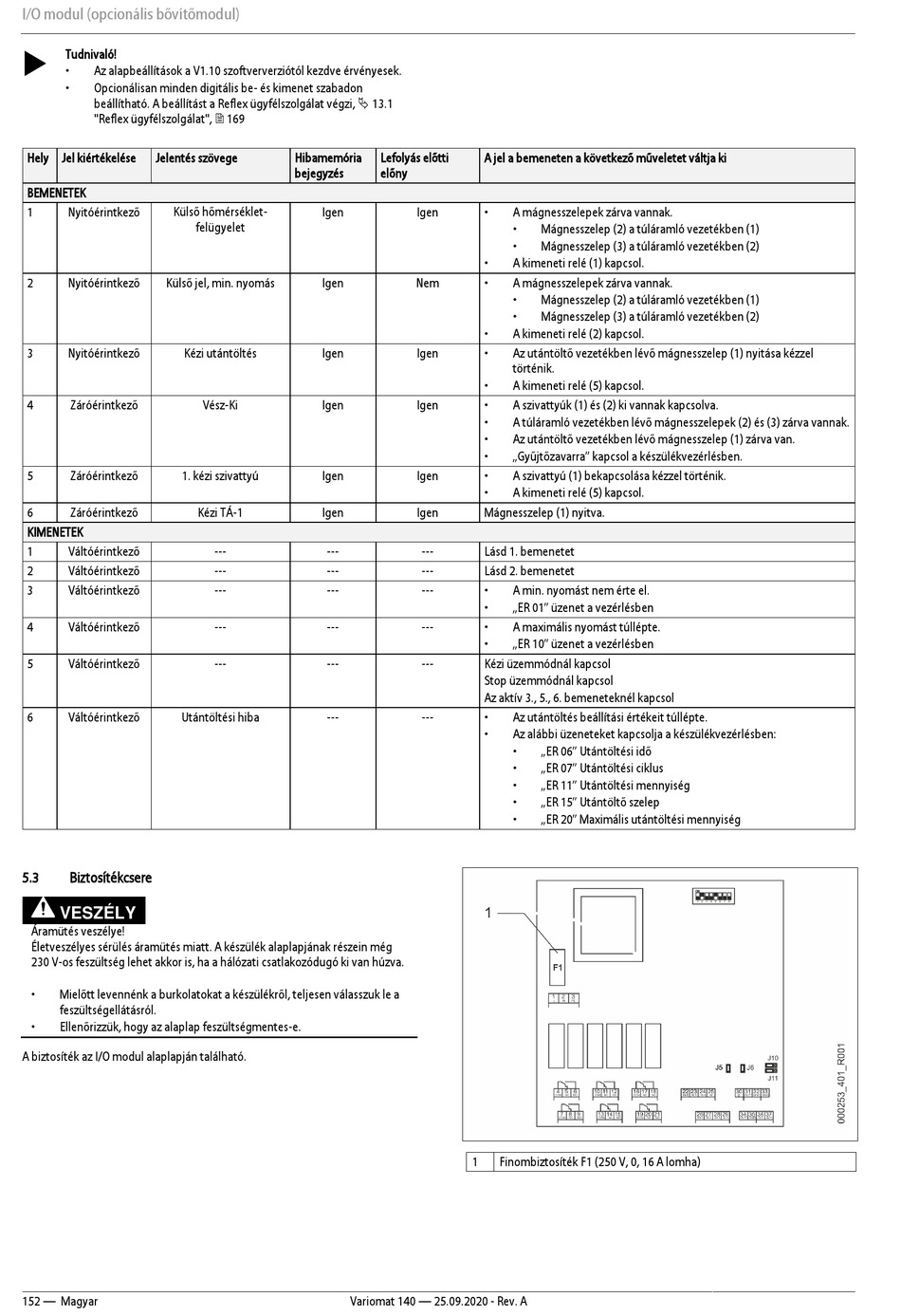

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 152

I/O modul (opcionális bővítőmodul)
 Tudnivaló!
• Az alapbeállítások a V1.10 szoftververziótól kezdve érvényesek.
• Opcionálisan minden digitális be- és kimenet szabadon
beállítható. A beállítást a Reflex ügyfélszolgálat végzi,  13.1
"Reflex ügyfélszolgálat",  169
Hely Jel kiértékelése Jelentés szövege
BEMENETEK
Külső hőmérséklet-
1 Nyitóérintkező
2 Nyitóérintkező Külső jel, min. nyomás
3 Nyitóérintkező Kézi utántöltés
4 Záróérintkező
5 Záróérintkező 1. kézi szivattyú
6 Záróérintkező
KIMENETEK
1 Váltóérintkező
2 Váltóérintkező
3 Váltóérintkező
4 Váltóérintkező
5 Váltóérintkező
6 Váltóérintkező Utántöltési hiba
5.3 Biztosítékcsere
VESZÉLY
Áramütés veszélye!
Életveszélyes sérülés áramütés miatt. A készülék alaplapjának részein még
230 V-os feszültség lehet akkor is, ha a hálózati csatlakozódugó ki van húzva.
• Mielőtt levennénk a burkolatokat a készülékről, teljesen válasszuk le a
feszültségellátásról.
• Ellenőrizzük, hogy az alaplap feszültségmentes-e.
A biztosíték az I/O modul alaplapján található.
152 — Magyar
Hibamemória
bejegyzés
Igen
felügyelet
Igen
Igen
Vész-Ki Igen
Igen
Kézi TÁ-1 Igen
--- ---
--- ---
--- ---
--- ---
--- ---
---
Variomat 140 — 25.09.2020 - Rev. A
Lefolyás előtti A jel a bemeneten a következő műveletet váltja ki
előny
Igen • A mágnesszelepek zárva vannak.
• Mágnesszelep (2) a túláramló vezetékben (1)
• Mágnesszelep (3) a túláramló vezetékben (2)
• A kimeneti relé (1) kapcsol.
Nem • A mágnesszelepek zárva vannak.
• Mágnesszelep (2) a túláramló vezetékben (1)
• Mágnesszelep (3) a túláramló vezetékben (2)
• A kimeneti relé (2) kapcsol.
• Az utántöltő vezetékben lévő mágnesszelep (1) nyitása kézzel
Igen
történik.
• A kimeneti relé (5) kapcsol.
Igen • A szivattyúk (1) és (2) ki vannak kapcsolva.
• A túláramló vezetékben lévő mágnesszelepek (2) és (3) zárva vannak.
• Az utántöltő vezetékben lévő mágnesszelep (1) zárva van.
• „Gyűjtőzavarra" kapcsol a készülékvezérlésben.
Igen • A szivattyú (1) bekapcsolása kézzel történik.
• A kimeneti relé (5) kapcsol.
Igen Mágnesszelep (1) nyitva.
--- Lásd 1. bemenetet
--- Lásd 2. bemenetet
--- • A min. nyomást nem érte el.
• „ER 01" üzenet a vezérlésben
--- • A maximális nyomást túllépte.
• „ER 10" üzenet a vezérlésben
--- Kézi üzemmódnál kapcsol
Stop üzemmódnál kapcsol
Az aktív 3., 5., 6. bemeneteknél kapcsol
--- • Az utántöltés beállítási értékeit túllépte.
• Az alábbi üzeneteket kapcsolja a készülékvezérlésben:
• „ER 06" Utántöltési idő
• „ER 07" Utántöltési ciklus
• „ER 11" Utántöltési mennyiség
• „ER 15" Utántöltő szelep
• „ER 20" Maximális utántöltési mennyiség
1 Finombiztosíték F1 (250 V, 0, 16 A lomha)
