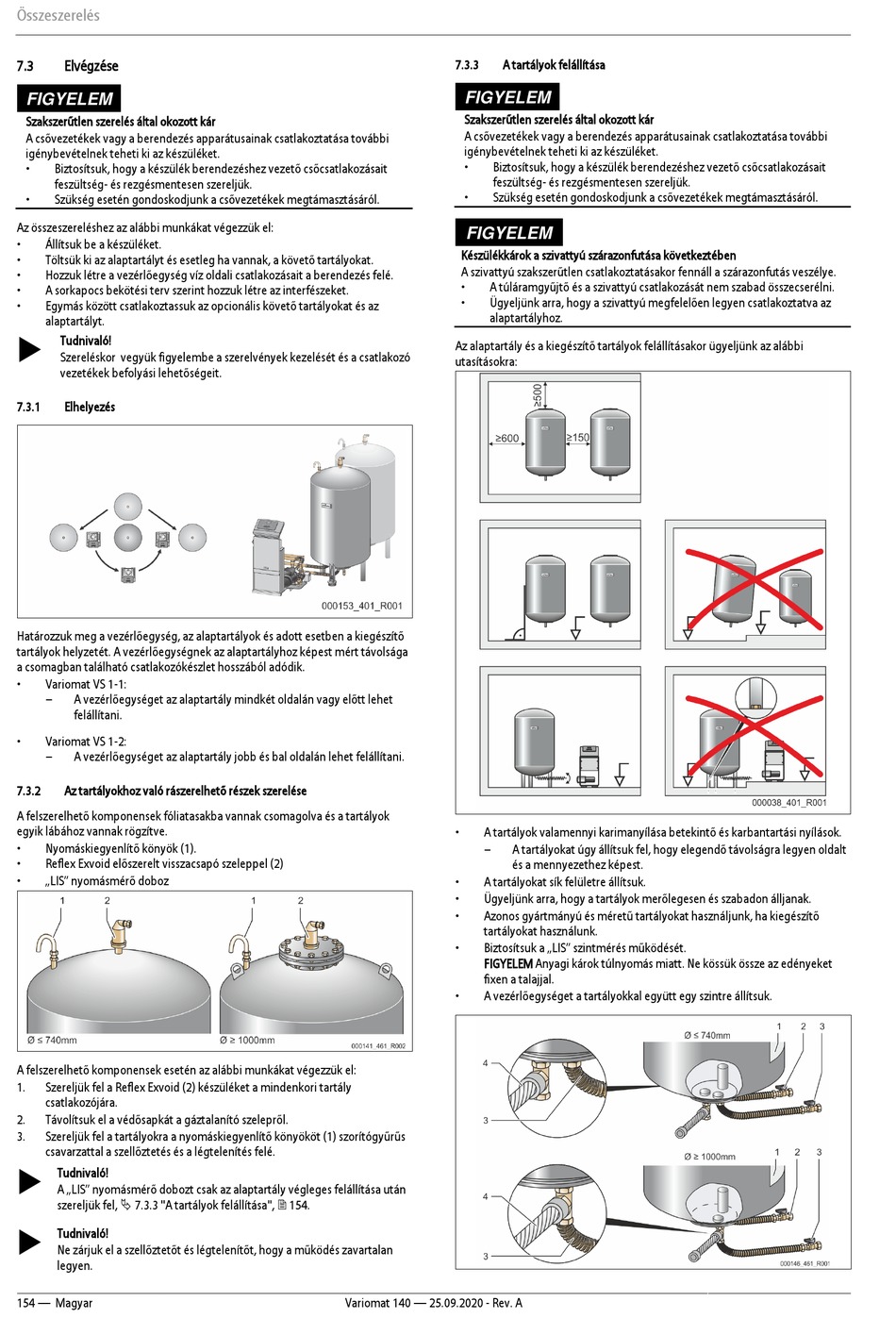

Összeszerelés
7.3
Elvégzése
FIGYELEM
Szakszerűtlen szerelés által okozott kár
A csővezetékek vagy a berendezés apparátusainak csatlakoztatása további
igénybevételnek teheti ki az készüléket.
•
Biztosítsuk, hogy a készülék berendezéshez vezető csőcsatlakozásait
feszültség- és rezgésmentesen szereljük.
•
Szükség esetén gondoskodjunk a csővezetékek megtámasztásáról.
Az összeszereléshez az alábbi munkákat végezzük el:
•
Állítsuk be a készüléket.
•
Töltsük ki az alaptartályt és esetleg ha vannak, a követő tartályokat.
•
Hozzuk létre a vezérlőegység víz oldali csatlakozásait a berendezés felé.
•
A sorkapocs bekötési terv szerint hozzuk létre az interfészeket.
•
Egymás között csatlakoztassuk az opcionális követő tartályokat és az
alaptartályt.
Tudnivaló!
Szereléskor vegyük figyelembe a szerelvények kezelését és a csatlakozó
vezetékek befolyási lehetőségeit.
7.3.1
Elhelyezés
Határozzuk meg a vezérlőegység, az alaptartályok és adott esetben a kiegészítő
tartályok helyzetét. A vezérlőegységnek az alaptartályhoz képest mért távolsága
a csomagban található csatlakozókészlet hosszából adódik.
•
Variomat VS 1-1:
–
A vezérlőegységet az alaptartály mindkét oldalán vagy előtt lehet
felállítani.
•
Variomat VS 1-2:
–
A vezérlőegységet az alaptartály jobb és bal oldalán lehet felállítani.
7.3.2
Az tartályokhoz való rászerelhető részek szerelése
A felszerelhető komponensek fóliatasakba vannak csomagolva és a tartályok
egyik lábához vannak rögzítve.
•
Nyomáskiegyenlítő könyök (1).
•
Reflex Exvoid előszerelt visszacsapó szeleppel (2)
•
„LIS" nyomásmérő doboz
A felszerelhető komponensek esetén az alábbi munkákat végezzük el:
1.
Szereljük fel a Reflex Exvoid (2) készüléket a mindenkori tartály
csatlakozójára.
2.
Távolítsuk el a védősapkát a gáztalanító szelepről.
3.
Szereljük fel a tartályokra a nyomáskiegyenlítő könyököt (1) szorítógyűrűs
csavarzattal a szellőztetés és a légtelenítés felé.
Tudnivaló!
A „LIS" nyomásmérő dobozt csak az alaptartály végleges felállítása után
szereljük fel, 7.3.3 "A tartályok felállítása", 154.
Tudnivaló!
Ne zárjuk el a szellőztetőt és légtelenítőt, hogy a működés zavartalan
legyen.
154 — Magyar
7.3.3
A tartályok felállítása
FIGYELEM
Szakszerűtlen szerelés által okozott kár
A csővezetékek vagy a berendezés apparátusainak csatlakoztatása további
igénybevételnek teheti ki az készüléket.
•
Biztosítsuk, hogy a készülék berendezéshez vezető csőcsatlakozásait
feszültség- és rezgésmentesen szereljük.
•
Szükség esetén gondoskodjunk a csővezetékek megtámasztásáról.
FIGYELEM
Készülékkárok a szivattyú szárazonfutása következtében
A szivattyú szakszerűtlen csatlakoztatásakor fennáll a szárazonfutás veszélye.
•
A túláramgyűjtő és a szivattyú csatlakozását nem szabad összecserélni.
•
Ügyeljünk arra, hogy a szivattyú megfelelően legyen csatlakoztatva az
alaptartályhoz.
Az alaptartály és a kiegészítő tartályok felállításakor ügyeljünk az alábbi
utasításokra:
•
A tartályok valamennyi karimanyílása betekintő és karbantartási nyílások.
–
A tartályokat úgy állítsuk fel, hogy elegendő távolságra legyen oldalt
és a mennyezethez képest.
•
A tartályokat sík felületre állítsuk.
•
Ügyeljünk arra, hogy a tartályok merőlegesen és szabadon álljanak.
•
Azonos gyártmányú és méretű tartályokat használjunk, ha kiegészítő
tartályokat használunk.
•
Biztosítsuk a „LIS" szintmérés működését.
FIGYELEM Anyagi károk túlnyomás miatt. Ne kössük össze az edényeket
fixen a talajjal.
•
A vezérlőegységet a tartályokkal együtt egy szintre állítsuk.
Variomat 140 — 25.09.2020 - Rev. A
